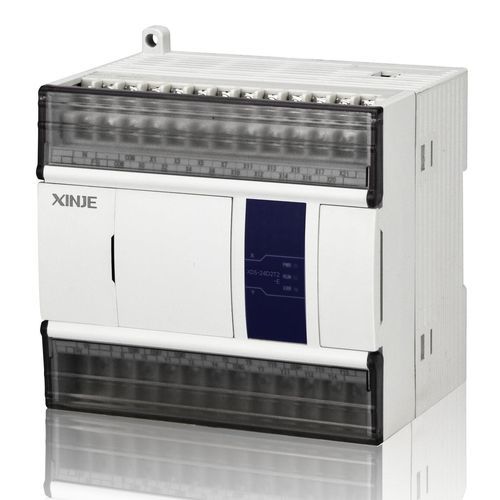

SPS mit hoher Drehzahl XD5-xDnTM series

Impulsausgangfür FeldbusRS485

Übersicht
Die XD5-xDnTM Hochgeschwindigkeits-Differenzial-SPS ist für die schnelle Reaktion von Servomotoren ausgelegt. Es ist kein Umwandlungsschaltkreis erforderlich, was die Verkabelung vereinfacht; das Gerät ist mit dem kompletten Funktionsumfang einer erweiterten SPS für Bewegungs- und Positionieranwendungen ausgestattet.

Produktmerkmale
Grundfunktionen und Konfigurationen

• Programmkapazität: 512KB
• Basis-Befehlsgeschwindigkeit: 0,02–0,05 µs
• Max. I/O: 560 Punkte
• Sequenzielle Steuerung der I/O unterstützt

Hohe Eingangs-/Ausgangsgeschwindigkeit

• 4 Kanäle 920 kHz differentielle Impulsausgänge
• 4 Kanäle 1 MHz differentielle Hochgeschwindigkeitszähler

Kommunikationsfunktionen

• RS232
• RS485
• USB-Anschluss Hochgeschwindigkeits-Download (max. 12 Mbps)
• X-NET Feldbus

Technische Daten

• Serienname: XD5-xDnTM series differential controller
• Entwickelt für schnelle Servomotor-Reaktion ohne Umwandlungsschaltkreis
• Programmspeicher: 512KB
• Befehlsausführungszeit: 0,02–0,05 µs
• Max. I/O-Punkte: 560
• Sequenzielle I/O-Steuerung unterstützt
• Hochgeschwindigkeitsausgänge: 4 Kanäle 920 kHz differentielle Impulse
• Hochgeschwindigkeitszähler: 4 Kanäle 1 MHz differentielle Zählung
• Kommunikation: RS232, RS485, USB (bis 12 Mbps), X-NET Feldbus
