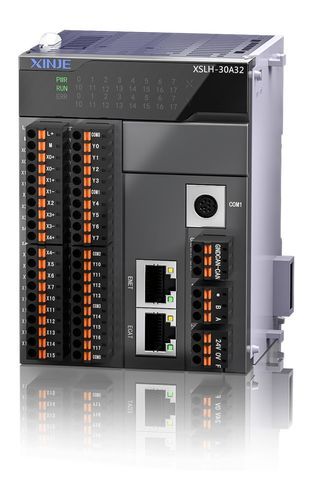

Motion Controller / PLCopen XSLH series

32-AchsenEtherCATEthernet

Produktübersicht
Unterstützt PLCopen-Programmierspezifikationen, kann auf viele Standard-Funktionsbibliotheken zugreifen und proprietäre Funktionsblöcke sowie Instruktionsbibliotheken entwickeln. Unterstützt EtherCAT-Motion-Control, EtherCAT Remote IO und Ethernet-Kommunikation. Verfügt über eine 32-Kanal elektronische Nockenfunktion und Online-Download.

Wesentliche Merkmale

• Kartenformat-Design mit leistungsstarkem Kern
• Unterstützt PLCopen und umfangreiche Funktionsbibliotheken
• 32-Kanal elektronische Nocken und Online-Download-Fähigkeit
• Unterstützt EtherCAT-Motion-Control und EtherCAT Remote IO
• Unterstützung für Ethernet-Kommunikation

Skalierbarkeit und Erweiterung

• Lokale Skalierbarkeit: erweiterbar um bis zu 16 Rechts-Erweiterungsmodule
• Unterstützt mehrere Erweiterungsarten einschließlich I/O, Analog, Temperaturregelung usw., um mehrdimensionale Steueranforderungen zu erfüllen

Plattform- und Programmiersupport

• Unterstützt die CODESYS-Plattform
• Leistungsstarkes PLC-Softwareprogrammierwerkzeug
• Unterstützt den Standard IEC 61131-3
• Reiche Branchenbibliotheken und Möglichkeit zur Entwicklung kundenspezifischer Bibliotheken
• Stellt eine HMI-Gerätedatenschnittstelle für die Kommunikation mit Drittanbieter-Clients und Steuerungssystemen bereit
• Unterstützt OPC UA für plattformübergreifende Datenübertragung und Industry-4.0-Szenarien

Kommunikationsfunktionen

• Stabile CANopen-Kommunikation: zuverlässige physikalische und Datenverbindungsschichten, kompatibel und interoperabel (geeignet für Automobil- und AGV-Industrie)
• Ethernet-Kommunikation: Standard-RJ45-Anschluss für schnellere Kommunikation
• Unterstützt mehrere Netzwerkprotokolle: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP und Tag-Kommunikation
• Flexible Netzwerktopologie: unterstützt Linien- und Sternverdrahtung

EtherCAT-Steuerungsfähigkeiten

• Unterstützt bis zu 32 EtherCAT-Busknoten, interoperabel mit verschiedenen EtherCAT-Protokollgeräten
• Unterstützt Mehrlinien-, Bogen- und Spiralinterpolationsfunktionen für Mehrachsen-Interpolationsplattformen
• Elektronisches Nockensystem ersetzt mechanische Nocken für höhere Genauigkeit und Flexibilität (eingesetzt in Verschließmaschinen, Kissenverpackungsmaschinen, Blasformmaschinen usw.)

Ähnliche Produkte

• XSA-Serie industrieller intelligenter Controller
• XSDH-Serie kleiner Controller
• XSF5-Serie Blade-Controller

Technische Daten

• Serie: XSLH series slim controller
• Programmierstandards: PLCopen, IEC 61131-3 (über CODESYS)
• Motion Control: EtherCAT motion control unterstützt
• EtherCAT-Knoten: bis zu 32 Busknoten unterstützt
• Elektronische Nocke: 32 Kanäle unterstützt
• Erweiterung: bis zu 16 Rechts-Erweiterungsmodule (I/O, Analog, Temperaturregelung usw.)
• Kommunikation: EtherCAT, Ethernet (RJ45), CANopen, Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, Tag-Kommunikation
• HMI-Schnittstelle: stellt HMI-Gerätedatenschnittstelle für Drittanbieterkommunikation bereit
• Interpolation: Mehrlinien-, Bogen- und Spiralinterpolationsfunktionen
• Typische Anwendungen: Verschließmaschinen, Kissenverpackungsmaschinen, Blasformmaschinen
