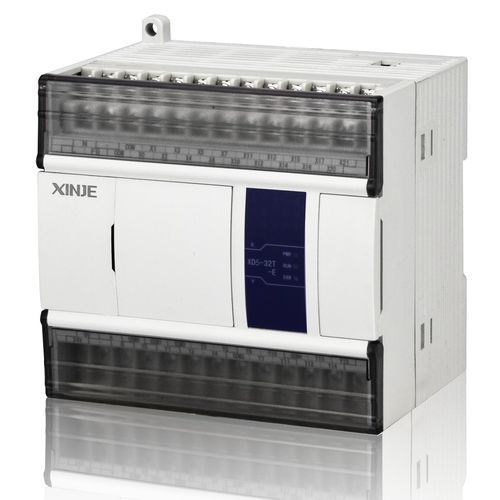

Verbessert-SPS XD5 series

kompaktmit integriertem E/Amit erweiterbaren E/A-Karten

Übersicht
Die XD5-Serie ist eine speicherprogrammierbare Steuerung, die alle Standard-PLC-Funktionen bietet sowie eine deutlich höhere Verarbeitungsleistung (ca. 15× gegenüber der XC-Serie), größeren internen Ressourcenbereich und 2–10 Kanäle für hochfrequente Impulsausgänge. Unterstützt werden rechte Erweiterungsmodule, BD-Erweiterungsplatinen (nicht bei 16-Punkt-Modellen), linke ED-Erweiterungsmodule und SD-Kartenerweiterung (außer bei 16-Punkt-Modellen), um verschiedene Automatisierungsanforderungen zu erfüllen.

Grundfunktionen und Konfigurationen

• Programmkapa­zität: 512 KB
• Ausführungszeit Basisbefehl: 0,02–0,05 µs
• Max. I/O: 592 Punkte
• Unterstützung sequentieller I/O-Steuerung

Hochgeschwindigkeits-Ein-/Ausgänge

• 2–10 Kanäle 100 kHz Impulsausgänge
• 3–10 Kanäle Hochgeschwindigkeitszählung (Einphasen max. 80 kHz, AB-Phase max. 50 kHz)

Kommunikationsfunktionen

• RS232
• RS485
• Feldbus X-NET
• USB Hochgeschwindigkeits-Download (bis zu 12 Mbps)

Technische Daten

• Programmkapa­zität: 512 KB
• Basisbefehl: 0,02–0,05 µs
• Maximale I/O-Punkte: 592
• Unterstützung sequentieller I/O-Steuerung
• Hochfrequente Impulsausgänge: 2–10 Kanäle bei 100 kHz
• Hochgeschwindigkeitszählung: 3–10 Kanäle (Einphasen max. 80 kHz, AB-Phase max. 50 kHz)
• Kommunikationsanschlüsse: RS232, RS485
• Feldbus: X-NET
• USB Hochgeschwindigkeits-Download: bis zu 12 Mbps
• Verarbeitungsgeschwindigkeit: ca. 15× schneller als die XC-Serie
• Erweiterungsunterstützung: rechtes Erweiterungsmodul, BD-Erweiterungsplatine (nicht bei 16-Punkt-Modellen), linkes ED-Erweiterungsmodul
• Speichererweiterung: SD-Kartenunterstützung (außer 16-Punkt-Modelle)
