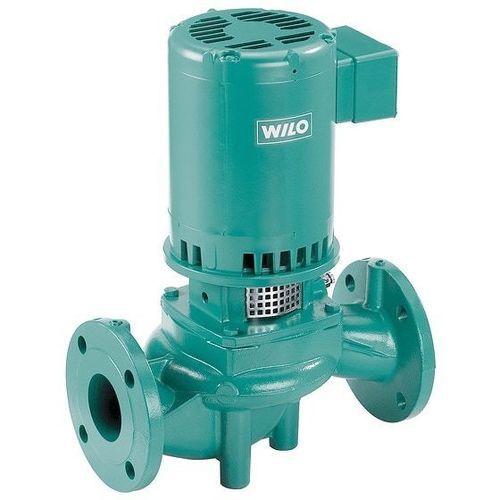

Kreiselpumpe VeroLine-IPL

Wassermit Elektromotorstationär

Übersicht
Serie VeroLine-IPL: einstufige Inline-Flansch-Kreiselpumpen, lang gekoppelte Ausführung mit mechanischer Gleitringdichtung. Flanschgrößen 1,5" bis 3"; Motorausführungen für 2- und 4-Polbetrieb. Max. Förderstrom: 400 GPM; Max. Förderhöhe: 65 ft.

Hauptmerkmale

• Integrierte Ansaugleitung-/Leitschaufel (bei größeren Baugrößen)
• Pumpenfüße gebohrt und getapt für einfache Montage
• ANSI Class 125 Flansche mit erhabener Dichtfläche (250# optional)
• 1/4" Manometeranschlüsse an Saug- und Druckseite
• Hebepunkte zur Handhabung

Produktbeispiele (Auszug)
Bezeichnung | Pole | Nennflansch | Wellendichtung | L0 | P2 | Artikelnummer
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

Design
Einstufige Inline-Bauart, Flanschanschluss, lang gekuppelt, mit Gleitringdichtung; Trockenläufer-Option für Motorlösungen.

Anwendung

• Heizungsanlagen (Warmwasser)
• Kälte- und Klimaanlagen
• Geschlossene Kühlkreisläufe
• Industrielle Umlaufprozesse
• Solar- und Geothermieanwendungen

Ausstattung / Funktion

• Einsteck-Kupplung (one-piece coupling)
• Standard Baldor Motoren in NEMA-Ausführung verfügbar
• Manometeranschlüsse und Hebepunkte serienmäßig

Typenschlüssel
Beispiel: IPL 1.25-21/50-2 = IPL (Inline-Pumpe) | 1.25 = Anschluss in Zoll | 21 = max. Förderhöhe in ft | 50 = max. Kapazität in US gpm | 2 = Polpaarzahl (4 = 1750 rpm, 2 = 3500 rpm)

Technische Daten

• TEFC Motoren Standard (ODP verfügbar)
• Medientemperatur: -10°C bis 120°C
• Max. Umgebungstemperatur: 40°C
• Elektrische Ausführungen: 1~ 115/230 V; 3~ 208-230/460/575 V
• Flanschanschluss: 1.5" bis 3" mit 1/4" Manometeranschlüssen

Werkstoffe

• Gehäuse in Gusseisen, kathodisch beschichtet
• Laufrad in technischem Verbundwerkstoff
• Welle (Stub shaft) in Edelstahl
• Zweikomponenten-Epoxidlack

Konstruktion

• Einstufige Niederdruck-Kreiselpumpe, Inline-Ausführung mit Gleitringdichtung
• Lang gekuppelte Bauweise zur Wartungsfreundlichkeit
• Standard Baldor NEMA Motoren

Lieferumfang

• Pumpe und Motor (Pumpenteil optional allein verfügbar)
• Einbau- und Betriebsanleitung
