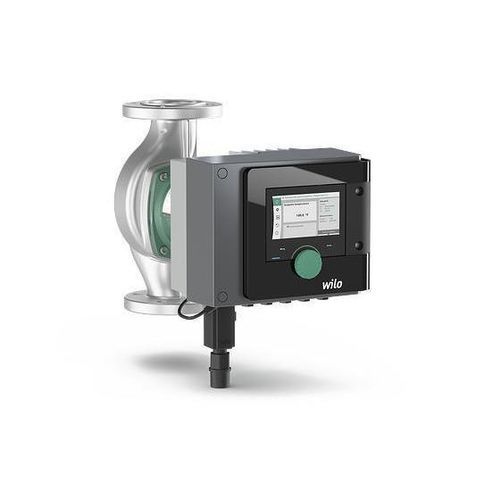

Kreiselpumpe Stratos MAXO-Z series

für Trinkwassermit bürstenlosem Gleichstrommotorstationär

Kurze Produktbeschreibung
Die smarte Hocheffizienzpumpe für die Trinkwarmwasserzirkulation in großen Gebäuden mit Gebäudeleittechnik. Die speziell für Trinkwasseranwendungen entwickelte Wilo-Stratos MAXO-Z vereint die innovativen Eigenschaften der Wilo-Stratos MAXO mit einem Edelstahlgehäuse. Das langlebige und hygienische Material unterscheidet sie von anderen Trinkwarmwasser-Zirkulationspumpen im Markt.

Hauptmerkmale

• Intuitive Bedienbarkeit durch anwendungsgeführte Einstellung mit dem Einstellungsassistenten kombiniert mit neuem Display und Bedienknopf (grüne Knopf-Technologie).
• Höchste Trinkwasserhygiene und Energieeffizienz durch die intelligente Regelfunktion T-const.
• Optimale Hygieneunterstützung durch Erkennung der thermischen Desinfektion.
• Moderne Kommunikationsschnittstellen (z. B. Bluetooth) zur Anbindung an mobile Endgeräte und direkte Pumpenvernetzung mittels Wilo Net zur Multipumpensteuerung.
• Höchster elektrischer Installationskomfort durch großzügigen Klemmenraum sowie optimierten Wilo-Connector.

Produktvarianten (Auszug)
Produktbezeichnung | Pumpenanschluss | Netzanschluss | Gewicht brutto ca. | Anzahl pro Palette | Max. Betriebsdruck | Artikelnummer
Stratos MAXO-Z 1.25x3-25 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,48 lb | 8 | 145 psi | 2164623
Stratos MAXO-Z 1.25x3-35 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,72 lb | 8 | 145 psi | 2164624
Stratos MAXO-Z 3x3-40 145PSI | 3" ANSI Class 125 | 1~230-240 V, 50/60 Hz | 1,41 lb | 8 | 145 psi | 2164626
Stratos-MAXO Z 2x3-35 145PSI | 2.00" | 1~230-240 V, 50/60 Hz | 0,85 lb | 8 | 145 psi | 2164625

Ausstattung / Funktion

• Smart-Nassläufer-Zirkulationspumpe mit Ovalflansch- und Rundflanschanschluss.
• EC-Motor mit integrierter elektronischer Leistungsanpassung.
• Grüne Knopf-Technologie mit hochauflösendem Grafikdisplay und 2 Tasten.
• Integrierter Temperatursensor im Pumpengehäuse.
• Motorschutz mit integrierter Auslöseelektronik und Softstart, automatische Fehlerbehebungsroutinen.

Anwendungsbereiche

• Trinkwasser-Zirkulationssysteme (Zirkulation, Trinkwasserspeicher)
• Warmwasserheizungen aller Systeme
• Klimaanlagen, geschlossene Kühlkreisläufe
• Industrielle Umwälzanlagen

Regelungsarten

• Konstante Drehzahl (Stellerbetrieb)
• Δp-c (konstanter Differenzdruck)
• Δp-v (variabler Differenzdruck)
• Dynamic Adapt plus (kontinuierliche dynamische Leistungsanpassung)
• T-const. (konstante Temperaturregelung)
• ΔT (Differenztemperaturregelung)
• Konstant Q (konstante Volumenstromregelung)
• Multi-Flow Adaptation
• Benutzerdefinierte PID-Regelung

Optionale / zusätzliche Funktionen

• Q-Limit_max. und Q-Limit_min. zur Begrenzung des Volumenstroms
• No-Flow Stop (Null-Durchfluss-Abschaltung)
• Automatische Nachtabsenkung
• Schlechtpunktregelung (Δp-c mit externem Istwert-Sensor)
• Thermische Desinfektionserkennung
• Variable Steilheit der Δp-v Kennlinie

Manuelle Einstellungen

• Auswahl des Anwendungsbereichs im Einstellungsassistenten
• Einstellung zugehöriger Betriebsparameter
• Nomineller Betriebspunkt-Eingabe (bei Δp-v)
• Entlüftungsfunktion, Tastensperre, Rücksetzen auf Werkseinstellung oder gespeicherte Parameter
• Parametrierung Analog-/Digitaleingänge und Relaisausgänge

Automatische Funktionen

• Bedarfsoptimierte Leistungsanpassung
• Erkennung Nachtabsenkung
• No-Flow Abschaltung
• Softstart
• Automatische Deblockierfunktionen
• Umschaltung Heiz-/Kühlbetrieb

Externe Steuereingänge und Kommunikation

• 2x Analogeingang: Signaltypen 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, PT1000 (z. B. Sollwert-Fernverstellung, Temperatursensoren, Differenzdruck)
• 2x Digitaleingang: potentialfreie Steuersignale, parametrierbare Funktionen (ext. AUS, ext. MIN, ext. MAX, MANUAL, Tastensperre, Umschaltung Heiz-/Kühlbetrieb)
• Wilo Net für Doppelpumpenmanagement und Multipumpenkommunikation
• Bluetooth-Schnittstelle für drahtlosen Datenaustausch und Fernbedienung per Smartphone/Tablet
• Serielle digitale Schnittstellen (Modbus RTU, BACnet MS/TP) über optionales Wilo-CIF-Modul

Melde- und Anzeigefunktionen

• Grafikdisplay: Sollwert, Ist-Förderhöhe, Ist-Volumenstrom, Leistungsaufnahme, elektrischer Verbrauch, Temperaturen
• Anzeige Fehler (rot) mit Fehlercodes und Volltext-Beschreibung sowie Abstellmaßnahmen
• Anzeige Warnung (gelb) mit Warncodes und Abstellmaßnahmen
• Status-LEDs: grün (fehlerfreier Betrieb), blau (Pumpenkommunikation / Prozessanzeigen)
• Sammelstörmeldung (potentialfreier Wechsler) und Sammelbetriebsmeldung (potentialfreier Schließer)

Werkstoffe

• Pumpengehäuse aus Edelstahl
• Welle aus Edelstahl
• Laufrad aus Kunststoff (dreidimensional gekrümmte Schaufeln)
• Lager: Kohle
• Wärmedämmung: Polypropylen

Lieferumfang (Auszug)

• Pumpe
• Optimierter Wilo-Connector mit ½ NPT-Anschlussadapter
• 5x Kabelverschraubung M16 x 1,5
• Dichtungen (bei 1.25" und 2" Flanschanschluss)
• Einbau- und Betriebsanleitung

Zubehör (Auszug)

• PT1000 (B) Rohranlegefühler (für Trinkwarmwasser)
• PT1000 (AA) Sensor zum Einbau in Tauchhülse
• Differenzdrucksensor
• Wilo-CIF-Module: Modbus RTU, BACnet MS/TP

Charakteristiken / Technische Spezifikationen

• Zulässiger Temperaturbereich Trinkwasser (bis 3,57 mmol/l): 0 °C bis +80 °C (32 °F bis 176 °F)
• Zulässiger Temperaturbereich Heizungswasser: -10 °C bis +110 °C (14 °F bis 230 °F)
• Netzanschluss (typenabhängig): 1~115 V, 50/60 Hz oder 1~230-240 V, 50/60 Hz
• Schutzart: Type 2
• Flanschanschluss: 1.25", 2" und 3"
• Max. Betriebsdruck: 145 PSI (≈10 bar)
• Isolationsklasse: F
• Störaussendung / Störfestigkeit: EN 61800-3 (Wohn- und Industriebereich)
• Integrierte Kommunikationsschnittstellen: Bluetooth, optional CIF-Module für Modbus RTU/BACnet MS/TP
