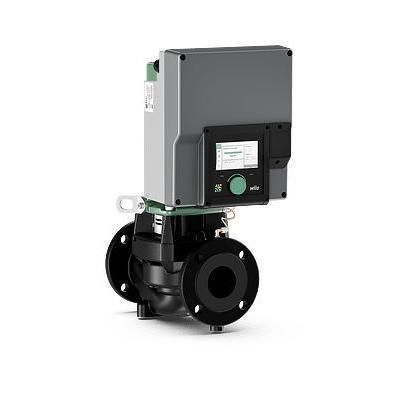

Kreiselpumpe Stratos GIGA2.0-I series

Wasserelektrischstationär

Kurzbeschreibung
Die smarte Trockenläuferpumpe für Heizungs-, Klima- und Kälteanwendungen in großen Gebäuden. Die hocheffiziente Inline-Trockenläuferpumpe bietet umfangreiche Schnittstellen für Multipumpensteuerung und Gebäudeautomation, Betriebsdatenerfassung sowie mobile Zugriffsoptionen via Wilo-Smart Connect. Grüne-Knopf-Technologie und großes Display ermöglichen einfache, intuitive Bedienung. Der Einstellungsassistent unterstützt die optimale Regelung. Die hohe System-Energieeffizienz ergibt sich aus dem Zusammenspiel von IE5 EC-Motortechnologie, bewährter Pumpenhydraulik und innovativen Regelungsfunktionen.

Hauptmerkmale

• Lokale Einstellung und Bedienung über mobile Geräte via Bluetooth und Multi-Pumpen-Steuerung über Wilo Net.
• Analoge und digitale Schnittstellen zur Integration in Gebäudeautomationssysteme.
• Optimale Regelung mittels anwendungsgeführtem Einstellungsassistenten.
• Großes, drehbares Grafikdisplay und Green-Button-Technologie für intuitive Bedienung.
• Hohe Transparenz der Betriebsdaten zur Analyse und Systemoptimierung.
• Maximale Energieeffizienz durch IE5-Motor, bewährte Hydraulik und Regelungsfunktionen (Dynamic Adapt plus, Multi-Flow Adaptation, T-const).
• Hohe Zuverlässigkeit durch neuartige Antriebstechnik kombiniert mit bewährter Pumpenhydraulik.

Bauart
Hocheffizienz-Inlinepumpe mit IE5-Motor und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung.

Anwendung
Förderung von Heizungswasser, Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen.

Ausstattung / Funktionen

• Green-Button-Bedienebene mit 4,3" Grafikdisplay (drehbar).
• IE5 EC-Motor (höchste Effizienzklasse).
• Serienmäßiges Wilo-Smart Connect Modul BT (Bluetooth) für drahtlosen Datenaustausch und Fernbedienung.
• Integrierter Motorschutz, Kondensatablaufbohrungen im Motorgehäuse, Entlüftungsventil an der Laterne.
• Flansche PN16 nach ANSI CLASS 125, Druckmessanschlüsse R1/8 für Differenzdruckgeber.
• Optionaler CIF-Steckplatz für Modbus RTU, BACnet MS/TP, Modbus TCP, BACnet/IP, LON, CANopen, PLR (mit Zubehörmodulen).

Anwendungsbereiche

• Heizung: Heizkörper, Fußbodenheizung, Deckenheizung, Lufterhitzer, Betonkernheizung, hydraulische Weiche, differenzdruckloser Verteiler, Pufferspeicher, Wärmetauscher, Wärmepumpe, Fernwärmekreis.
• Kühlung: Deckenkühlung, Fußbodenkühlung, Luft-Klima-Geräte, Betonkernkühlung, hydraulische Weiche, differenzdruckloser Verteiler, Pufferspeicher Kälte, Wärmetauscher, Rückkühlkreis, Fernkältekreis.
• Heizen und Kühlen kombiniert: automatisches Umschalten.

Regelungsarten

• Konstante Drehzahl (n-konstant)
• Δp-c (konstanter Differenzdruck)
• Δp-v (variabler Differenzdruck)
• Dynamic Adapt plus (dynamische Leistungsanpassung)
• T-const (konstante Temperaturregelung)
• ΔT (Differenztemperaturregelung)
• Konstante Volumenstromregelung (Q-konstant)
• Multi-Flow Adaptation (dynamische Summenvolumenstrom-Ermittlung)
• Benutzerdefinierte PID-Regelung

Optionale und zusätzliche Funktionen

• Q-Limit (max. / min.) zur Begrenzung des Volumenstroms.
• Schlechtpunktregelung (Δp-c mit externem Istwert-Differenzdrucksensor).
• Variable Steilheit der Δp-v Kennlinie.
• No-Flow Stop (Null-Durchfluss-Abschaltung).

Manuelle und automatische Funktionen

• Einstellungsassistent zur Auswahl des Anwendungsbereichs und Betriebspunkteingabe (H und Q bei Δp-v).
• Korrektur für viskose Fördermedien (Viskosität und Dichte).
• Energiemengenzählung Wärme/Kälte, Tastensperre, Werkseinstellungen/Wiederherstellung.
• Automatische bedarfsoptimierte Leistungsanpassung, Fehlerbehebungsroutinen, Umschaltung Heiz-/Kühlbetrieb.
• Permanenter Betriebsdatenspeicher und Zeitstempel für Fehler/Warnungen.

Externe Steuerein- und -ausgänge

• 4x Analogeingänge (Signaltypen: 0-10V, 2-10V, 0-20mA, 4-20mA, PT1000 (nur bei zwei Analogeingängen)).
• 2x Digitaleingänge (potentialfrei) mit parametrierbaren Funktionen (Ext. AUS, Ext. MIN, Ext. MAX, MANUAL, Tastensperre, Umschaltung Heiz/Kühl).
• 2x Relaisausgänge: Sammelstörmeldung (SSM) und Sammelbetriebsmeldung (SBM) als potentialfreie Wechsler.
• Wilo Net für Doppelpumpenmanagement und Kommunikation mehrerer Pumpen (MultiFlow Adaptation).

Melde- und Anzeigefunktionen

• Displaystatus Betriebsanzeige: Regelungsart, Sollwert, Ist-Förderhöhe, Ist-Volumenstrom, elektrische Leistungsaufnahme, elektr. Verbrauch, Medientemperaturen (sofern Sensoren angeschlossen).
• Anzeige aktueller Betriebspunkt im hydraulischen Kennfeld.
• LED-Statusanzeigen: grüner LED für fehlerfreien Betrieb, blaue LED für Pumpenkommunikation.
• Fehler- und Warnanzeigen im Klartext mit Hinweisen zu Abstellmaßnahmen.

Datenaustausch
Wilo-Smart Connect Modul BT (im Lieferumfang serienmäßig) als Bluetooth-Schnittstelle für drahtlosen Datenaustausch und Fernbedienung mit Smartphone/Tablet. Mit Zubehör CIF-Modulen sind Schnittstellen wie Modbus RTU, BACnet MS/TP, Modbus TCP, BACnet/IP, LON, PLR oder CANopen möglich.

Doppelpumpen-Management

• Haupt-/Reservebetrieb (zeitabhängig, automatische Störumschaltung).
• Additionsbetrieb (effizienzoptimierte Spitzenlastzu- und -abschaltung).

Ausstattung (Werkseitig / serienmäßig)

• EC-Motor IE5 gemäß IEC 60034-30-2.
• Flansche PN16 nach ANSI CLASS 125 (Nennweiten 1.5" bis 4").
• Druckmessanschlüsse (R 1/8) für Differenzdruckgeber.
• Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (werkseitig verschlossen).
• 6 Kabeleinführungen für Netz, Binär- und Analogeingänge.

Typenschlüssel (Auszug)
Beispieltyp: Wilo-Stratos GIGA2.0-I 2.5/3-125/5.5-xx
Stratos GIGA = Pumpenbezeichnung
2.0 = zweite Generation
-I = Inline-Einzelpumpe
2.5 = Flanschanschluss 2.5 inch
3-125 = Sollwerthöhe 3-125 ft (einstellbar)
5.5 = Motornennleistung in hp
-xx = Variante

Produktvarianten (Auszug aus Produktliste; Anzahl Treffer: 35)
Spalten: Produktbezeichnung | Nennweite Flansch | Gleitringdichtung | Motornennleistung P² | Gewicht brutto (ca.) | Artikelnummer | GRD-Gruppe
Stratos GIGA2.0-I 1.5/3-40/0.75 | 1.5" ANSI Class 125 | Q1Q1X4GG | 0,75 hp | 94,80 lb | 2240262 | 17
Stratos GIGA2.0-I 1.5/3-50/1.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1,00 hp | 99,21 lb | 2240260 | 17
Stratos GIGA2.0-I 1.5/3-65/1.5 | 1.5" ANSI Class 125 | Q1Q1X4GG | 1,50 hp | 99,21 lb | 2240258 | 17
Stratos GIGA2.0-I 1.5/3-75/2.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 2,00 hp | 101,41 lb | 2240256 | 17
Stratos GIGA2.0-I 1.5/3-105/3.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 3,00 hp | 101,41 lb | 2240254 | 17
Stratos GIGA2.0-I 1.5/3-125/4.0 | 1.5" ANSI Class 125 | Q1Q1X4GG | 4,10 hp | 105,82 lb | 2240252 | 17

Werkstoffe

• Pumpengehäuse und Laterne: EN-GJL-250 / ASTM A48.
• Pumpengehäuse und Motorflansch serienmäßig kataphorese-beschichtet.
• Laufrad: PPS-GF40.
• Welle: 1.4057 / AISI 431.
• Gleitringdichtung: Q1Q1X4GG (andere Dichtungen auf Anfrage).

Konstruktion

• Inline-Spaltrumpfgehäuse mit ungeteilter Welle in Blockbauweise.
• Drehbares 4,3" Farbdisplay mit Ein-Knopf-Bedienung.
• Integrierter Motorvollschutz.

Technische Daten (Auszug)

• Zulässiger Temperaturbereich Fördermedium: -4 °F bis 250 °F (-20 °C bis +120 °C).
• Gleitringdichtung für Wasser bis Tmax = 200 °F (+90 °C); bis 250 °F (+120 °C) mit Glykolanteil bis 50 % Vol.
• Netzanschluss: 3~480 V ±10 %, 60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz.
• EMV: Erfüllung ohne zusätzliche Maßnahmen (EN 61800-3:2018).
• Schutzart: IP 55 (Indoor use only).
• Flansch-Nennweiten: 1.5 bis 4 Zoll.
• Max. Betriebsdruck: 175 psi (12 bar) bei -20 °C bis +120 °C.

Lieferumfang

• Pumpe (konfiguriert wie bestellt).
• Wilo-Smart Connect Modul BT (Bluetooth).
• Einbau- und Betriebsanleitung sowie Konformitätserklärung (Dokumente als PDF verfügbar).

Caractéristiques / spécifications techniques

• Produktname: Stratos GIGA2.0-I
• Typ: Inline-Trockenläuferpumpe, einstufig
• Motor: EC-Motor Effizienzklasse IE5
• Regelungsarten: n-konstant, Δp-c, Δp-v, Dynamic Adapt plus, T-const, ΔT, Q-konstant, Multi-Flow Adaptation, benutzerdefinierte PID
• Schnittstellen: Bluetooth (Wilo-Smart Connect BT), CIF-Steckplatz für Modbus, BACnet, Ethernet, LON, CANopen, PLR
• Analogeingänge: 4 (0-10V, 2-10V, 0-20mA, 4-20mA, PT1000 als Option)
• Digitaleingänge: 2 (potentialfrei)
• Relaisausgänge: 2 (SSM, SBM)
• Flanschanschluss: ANSI Class 125 (1.5"–4")
• Max. Betriebsdruck: 12 bar (175 psi)
• Medientemperatur: -20 °C bis +120 °C (-4 °F bis 250 °F)
• Gewichte (Beispielvarianten): ~94,8 lb bis ~229,28 lb je nach Größe/Leistung
