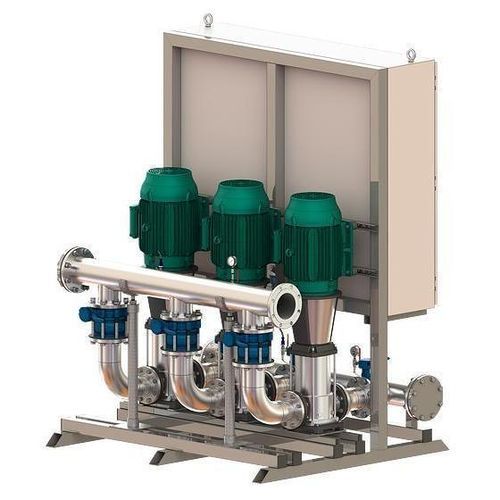

Zentrifugal-Druckbooster CO MVI series

WasserCO2Stromstärke

Übersicht

• 1/3 HP–100 HP pro Pumpe (bis zu vier Pumpen im Parallelbetrieb)
• Stabiler Sockel mit passgenauem Profil für den Transport durch Türöffnungen
• Geringer Platzbedarf ermöglicht die Installation in beengten Bereichen
• NSF/ANSI 61 & 372 zertifizierte Systeme, Konstruktion aus Edelstahl 304
• Energieberichterstattung für das gesamte System in kWh
• Echtzeit-Diagnose und Fernüberwachung
• Integriertes ModBUS und optionales BACnet & LonWorks-Schnittstelle
• Drehzahlregelung pro Pumpe
• Einstellbare Niederdruckabschaltung
• Ausgeglichene Laufzeit aller Pumpen

Beschreibung der Baureihe

• Ausführung: Druckerhöhungssysteme mit 2–4 Pumpen
• Max. Durchfluss: 3.160 GPM
• Max. Förderhöhe: 989 Fuß
• Ausstattung/Funktionen: 1/3 HP–100 HP pro Pumpe (bis zu vier Pumpen parallel); stabile Grundkonstruktion; geringer Platzbedarf für beengte Einbausituationen; Energieberichterstattung und Ferndiagnose; integrierte Kommunikationsprotokolle; Drehzahlregelung; einstellbare Niederdruckabschaltung; ausgeglichene Laufzeit

Typenschlüssel (Auszug) Beispiel: Wilo CO2 MVI-1SB-225-3/2-20HP-304E-230V~3 Wilo: Markenname CO: Produktfamilie – Druckerhöhungsanlagen (1 Frequenzumrichter pro Pumpe) 2: Anzahl der Pumpen MVI: Baureihenbezeichnung der Pumpen 1SB: Reduzierter Verteiler (1 Reservepumpe erforderlich) 225: Nennfördermenge in US-Gallonen pro Minute -3: Anzahl der Stufen (in Reihe geschaltete Laufräder) /2: Anzahl der getrimmten Laufräder 20HP: Leistung in Horsepower 304: Edelstahlsorte E: EPDM-Elastomere 230V: Spannung ~3: Phase Technische Daten / Spezifikationen

• Medientemperaturbereich: -4 °F bis 248 °F (-20 °C bis 120 °C) bei mindestens 32 °F für Brauchwasser
• Elektrische Anschlüsse: 1~IN 3~208–230 OUT / 3~208–230 / 460 / 575 V (verschiedene Konfigurationen je nach Gerät)
• Nenndruck: 232 / 363 / 435 PSI (je nach Konfiguration)
• Flanschanschlüsse: Flansche der Klasse 150 oder Klasse 300, je nach Betriebsdruck des Druckerhöhers
• Motoren: Standardmäßig TEFC-Motoren
• Bauweise: Alle medienberührten Bauteile aus Edelstahl 304 (NSF/ANSI 61-zertifizierte Systeme)
• Elastomere: EPDM und FKM als Optionen
• Optionen für Gleitringdichtungen: Wolframkarbid / EPDM; optional Viton® (FKM)
• Steuerung und Kommunikation: Drehzahlregelung pro Pumpe, integriertes ModBUS, optional BACnet und LonWorks, Echtzeit-Diagnose und Fernüberwachung, vollständige Energieberichterstattung (kWh) für das gesamte System
• Betriebsmerkmale: Einstellbare Niederdruckabschaltung, ausgeglichene Laufzeitverteilung über alle Pumpen
