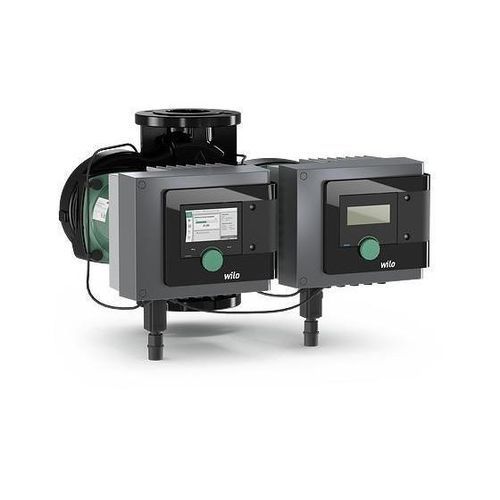

Spaltrohrmotorpumpe Stratos MAXO-D series

Wassermit bürstenlosem GleichstrommotorNormalansaug

Kurzübersicht
Die Smart-Pumpe zur Einbindung in Gebäudeleittechnik für Gewerbeobjekte. Mehr Effizienz, Konnektivität und Bedienkomfort: Wilo-Stratos MAXO und Wilo-Stratos MAXO-D bieten Funktionen, die Betrieb und BMS‑Integration vereinfachen.

Produkttyp
Smart-Nassläufer-Umwälzdoppelpumpe.

Hauptmerkmale

• Intuitive Bedienung mit Setup Guide, grafikfähigem Display und Green Button Technology.
• Energiesparfunktionen (z. B. No-Flow Stop) zur Maximierung der Effizienz.
• Intelligente Regelalgorithmen: Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT-const., Konstant Q.
• Moderne Kommunikation: Bluetooth und optionale CIF-Module für Modbus RTU / BACnet MS/TP; Pumpenvernetzung über Wilo Net.
• Integrierter EC-Motor mit elektronischer Leistungsanpassung und umfassendem Motorschutz; optimierter Wilo-Connector für Schnellanschluss.

Produktvarianten / Beispiele
Beispiele:
Stratos MAXO-D 3x3-20 145PSI | Pumpenanschluss: 3" | Netz: 1~230-240 V, 50/60 Hz | Bruttogewicht ca. 2,69 lb | Stück/Palette: 4 | Max. Betriebsdruck: 145 psi | Art.-Nr. 2164620
Stratos MAXO-D 3x3-40 145PSI | Pumpenanschluss: 3" | Netz: 1~230-240 V, 50/60 Hz | Bruttogewicht ca. 2,78 lb | Stück/Palette: 4 | Max. Betriebsdruck: 145 psi | Art.-Nr. 2164621
Stratos MAXO-D 3x3-52 145PSI | Pumpenanschluss: 3" | Netz: 1~230-240 V, 50/60 Hz | Bruttogewicht ca. 2,78 lb | Stück/Palette: 4 | Max. Betriebsdruck: 145 psi | Art.-Nr. 2164622

Bauart / Konstruktion
Smart-Nassläufer-Umwälzdoppelpumpe mit Rundflanschanschluss. EC‑Motor mit integrierter elektronischer Leistungsanpassung, Laufrad mit dreidimensional gekrümmten Schaufeln und Spaltrohr aus kohlefaserverstärktem Kunststoff. Steckplatz für optionale CIF‑Module.

Anwendung
Warmwasserheizungen, Klimaanlagen, geschlossene Kühlkreisläufe und industrielle Umwälzanlagen. Geeignet für Heizkörper, Fußbodenheizung, Deckenkühlung, Luftheizgeräte und Wärmetauscher.

Regelungsarten

• Konstante Drehzahl
• Δp-c (konstanter Differenzdruck)
• Δp-v (variabler Differenzdruck)
• Dynamic Adapt plus
• T-const. (konstante Temperaturregelung)
• ΔT (Differenztemperaturregelung)
• Konstant Q (konstante Volumenstromregelung)
• Multi-Flow Adaptation
• Benutzerdefinierter PID-Regler

Optionale / automatische Funktionen

• Q-Limit max / Q-Limit min
• No-Flow Stop (Abschaltung bei Null-Durchfluss)
• Automatische Absenkbetriebsarten
• Indexkreis-Auswertung (Δp-c mit externem Sensor)
• Thermische Desinfektions-Erkennung (Stratos MAXO-Z)
• Variable Steilheit der Δp-v Kennlinie, Softstart, automatische Fehlerbehebungsroutinen

Manuelle Einstellungen und Funktionen

• Auswahl des Anwendungsbereichs über Setup Guide und Parametereinstellungen
• Direkte Eingabe des Sollbetriebswertes für Δp-v
• Statusanzeige, Einstellen/Zurücksetzen des Energiemengenzählers (Wärme/Kälte)
• Entlüftungsfunktion, Tastensperre, Rückstellung auf Werkseinstellungen und Parametersätze
• Parametrierung analoger/digitaler Eingänge und Relaisausgänge
• Doppelpumpenfunktion für zwei Einzelpumpen im Doppelpumpenbetrieb

Externe Eingänge, Datenaustausch und Schnittstellen

• 2 × Analogeingänge: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• 2 × Digitaleingänge: potenzialfrei, parametrierbar (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL (GLT-OFF), Tastensperre, Umschaltung Heizen/Kühlen)
• Bluetooth für drahtlosen Datenaustausch und Fernbedienung per Smartphone/Tablet
• Serielle Schnittstellen über optionale CIF‑Module: Modbus RTU, BACnet MS/TP ; Wilo Net für Multipumpensteuerung

Melde- und Anzeige­funktionen

• Grafikdisplay: Sollwert, Ist-Förderhöhe, Ist-Volumenstrom, Leistungsaufnahme, elektrischer Verbrauch, Temperaturen
• LED-Status: Grün = fehlerfrei, Blau = Pumpenkommunikation, Rot = Fehler, Gelb = Warnung
• Volltext-Fehler-/Warnbeschreibungen mit Abstellmaßnahmen; Sammelstörmeldung (SSM) und Sammelbetriebs­meldung (SBM)

Lieferumfang / Ausstattung

• Pumpe
• 2 × optimierter Wilo-Connector mit ½ NPT-Anschlussadapter
• 10 × Kabelverschraubungen M16 × 1,5
• Montage- und Betriebsanleitung

Zubehör

• Blindflansche
• PT1000 Rohranlegefühler / Tauchhülsenfühler
• Differenzdrucksensor
• Wilo CIF-Module: Modbus RTU, BACnet MS/TP

Technische Daten

• Zulässiger Temperaturbereich: 14 °F (-10 °C) bis 230 °F (+110 °C)
• Netzanschluss: 1~115 V oder 1~230–240 V, 50/60 Hz (typenabhängig)
• Schutzart: Type 2
• Flanschanschluss: 3"
• Max. Betriebsdruck: 145 PSI
• Isolationsklasse: F
• Werkstoffe: Gehäuse Grauguss (KTL-beschichtet), Welle Edelstahl, Lager Kohle, Laufrad Kunststoff
