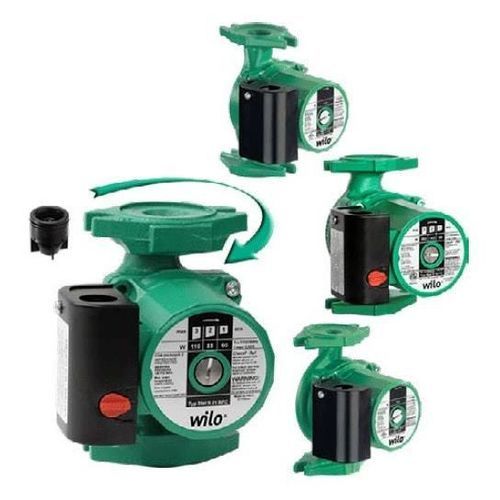

RF-Zirkulator Star series

Produktübersicht
Star/Star-S – Nassläufer-Umwälzpumpe

Wesentliche Merkmale

• Für jede Einbaulage mit horizontaler Welle geeignet; Klemmenkasten in 3-6-9-12 Uhr-Stellung
• Vorwählbare drei Drehzahlstufen zur Lastanpassung

Bauart
Nassläufer-Umwälzpumpe mit Verschraubungsanschluss. Ausführung RSL mit Anschluss für Schnellentlüfter. Vorwählbare Drehzahlstufen zur Leistungsanpassung

Anwendung

• Warmwasser-Heizungen aller Systeme
• Industrielle Umwälzanlagen
• Kaltwassersysteme und Klimaanlagen

Ausstattung / Funktion

• 3 manuell wählbare Drehzahlstufen
• Schlüsselansatz am Pumpengehäuse
• Blockierstromfester Motor, Motorschutz nicht erforderlich
• Beidseitige Kabeleinführung für einfachste Montage
• Schnellanschluss mit Federklemmen für einfachen Elektroanschluss

Typenschlüssel
Beispiel: Star-RS 25/4
Star-RS = Standard-Pumpe
L = Anschluss für Schnellentlüfter
25 = Nennweite R1

Technische Daten (Auszug)

• Zulässiger Temperaturbereich: -10 °C bis +110 °C
• Netzanschluss: 1~230 V, 50 Hz (auch Ausführungen 1~115 V, 60 Hz bei einzelnen Typen)
• Schutzart: IP 44
• Nennweite: Rp 1/2, Rp 1 oder Rp 1 1/2
• Max. Betriebsdruck: 10 bar

Werkstoffe

• Pumpengehäuse: Grauguss (EN-GJL-200)
• Laufrad: Kunststoff (PP - 40% GF)
• Welle: Edelstahl (X40 Cr13)
• Lager: Kohle, metallimprägniert

Lieferumfang

• Pumpe
• Dichtungen
• Einbau- und Betriebsanleitung

Optionen

• Entlüftungspumpe Star-RSL 25/6 mit Anschluss für Automatik-Entlüftung
• Spezialausführungen 25/4 und 25/6: Baulänge 130 mm (Grauguss) oder 180 mm (RG)

Charakteristiken / Spezifikationen

• Serie: Star / Star-S
• Funktionsprinzip: Nassläufer-Umwälzpumpe
• Drehzahlstufen: 3 vorwählbar
• Betriebstemperaturbereich: -10 °C bis +110 °C
• Elektrischer Anschluss: 1~230 V, 50 Hz (Einzelne Typen 1~115 V, 60 Hz)
• Schutzart: IP44
• Max. Betriebsdruck: 10 bar (entspricht 140 psi)
• Materialien: Gehäuse EN-GJL-200, Laufrad PP mit Glasfaser, Welle X40Cr13
