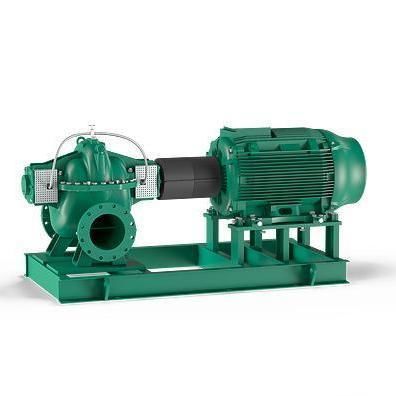

Kreiselpumpe Atmos TERA-SCH-HE series

Wasserfür Trinkwasserfür Betriebswasser

Kurzübersicht
Die Atmos TERA-SCH-HE ist eine Splitcase-Zentrifugalpumpe mit axial geteiltem Gehäuse, ausgelegt für zuverlässigen Dauerbetrieb und energieeffizienten Transport großer Volumenströme in weitläufigen Verteilernetzwerken.

Hauptmerkmale

• Zuverlässiger Dauerbetrieb für die Trinkwasserversorgung und großmaßstäbliche Verteilnetze.
• Senkung der Energiekosten durch hohen hydraulischen Gesamtwirkungsgrad.
• Vereinfachte Ausrichtung durch optionale tolerante Kupplung und Motoreinstellvorrichtung.
• Laufruhige Hydraulik mit geringen Vibrationen und geringer Geräuschentwicklung für höhere Betriebssicherheit.
• Optimiertes NPSH-Verhalten zur Verringerung der Kavitationstendenz.
• Kompakte Konstruktion zur Reduzierung des Platzbedarfs.
• Optional trinkwassserzertifizierbare Ausführung und Ceram CT-Beschichtung (trinkwasserzugelassen) — Ceram CT kann die Effizienz um bis zu ca. 3 % steigern.
• Standard-Fördermenge bis zu 4.100 m³/h (≈18.000 USgpm).

Konstruktion
Pumpe mit axial geteiltem Gehäuse auf geschweißtem Grundrahmen montiert; standardmäßig einstufige Splitcase‑Bauweise.

Anwendungen

• HVAC
• Kommunale und industrielle Wasserversorgung
• Prozess- und Versorgungssysteme

Typenschlüssel (Beispiel und Schlüsselattribute)
Beispiel: Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Brand Name: Wilo
• Product Family: Atmos TERA-SCH-HE
• Ansaugstutzen: 8"–20" (z. B. 10")
• Druckstutzen: 6"–16" (z. B. 6")
• Max. Laufraddurchmesser: bis zu 16" (Beispiel)
• Dichtung: mechanische Dichtung (MS) oder Stopfbuchspackung (PS)
• Motorpole: 4‑Pol oder 6‑Pol
• Spannungsoptionen: 3~208-230/460V 60 Hz oder 3~575V 60 Hz
• Gehäusetypen: ODP oder TEFC

Technische Daten (Zusammenfassung)

• Fluidtemperatur: 18°F bis 248°F (≈ -8°C bis 120°C); bei Stopfbuchse bis 212°F (≈100°C)
• Umgebungstemperatur: -4°F bis 104°F (≈ -20°C bis 40°C)
• Max. Betriebsdruck: 175 PSI (≈12 bar) oder 232 PSI (≈16 bar) je nach Ausführung
• Standard-Fördermenge: bis zu 4.100 m³/h (≈18.000 USgpm)
• Typische Nennweiten (Beispiele): Sauganschluss 8"–20"; Druckanschluss 6"–16"
• Netzanschluss: 3~208-230/460V, 60 Hz oder 3~575V, 60 Hz

Werkstoffe

• Gehäuse: Grauguss ASTM A48 Class 35
• Welle und Wellenhülse: Edelstahl ASTM A276 GR. 410
• Laufrad: Edelstahl ASTM A743 Gr.CF8
• Mechanische Dichtung: Carbon / Siliziumkarbid / EPDM (E1)
• Stopfbuchspackung: 20% GF PPE & PS mit graphitierter Baumwollpackung

Bauart

• Axial geteilter Gehäusekörper für einfachen Zugriff und Wartung; standardmäßig einstufig.
• Lieferformen: Pumpengehäuse (bare shaft), Pumpenendgruppe oder komplette Einheit mit Motor.
• Wellenabdichtung wahlweise mechanische Gleitringdichtung oder Stopfbuchse.
• 4‑Pol und 6‑Pol Motoren; NEMA ODP und TEFC Gehäuseausführungen.
• Geschweißter Stahlrahmen für steife Installation.

Lieferumfang

• Pump End Only (Bare Shaft Pump)
• Pump, Base, Coupling and Coupling Guard
• Complete Assembly (Pump, Base, Coupling, Guard, and Motor)
• Installations- und Betriebsanleitung

Serie / Leistungsangaben
Familienkennlinien und Leistungsdiagramme stehen zur Auswahl bereit. Standard-Fördermenge bis zu 4.100 m³/h (≈18.000 USgpm) je nach Konfiguration.

Charakteristika / Technische Spezifikationen

• Serie: Atmos TERA-SCH-HE (Splitcase‑Pumpe)
• Fluidtemperaturbereich: 18°F–248°F (≈ -8°C–120°C)
• Umgebungstemperaturbereich: -4°F–104°F (≈ -20°C–40°C)
• Max. Betriebsdruck: 175 PSI (≈12 bar) oder 232 PSI (≈16 bar)
• Dichtungsoptionen: Mechanical Seal (MS) oder Gland Packed (PS)
• Nennweiten: Saugstutzen 8"–20"; Druckstutzen 6"–16"
• Motoroptionen: 4‑Pol / 6‑Pol; ODP oder TEFC
• Optional: Ceram CT Beschichtung und trinkwasserzertifizierte Ausführungen
