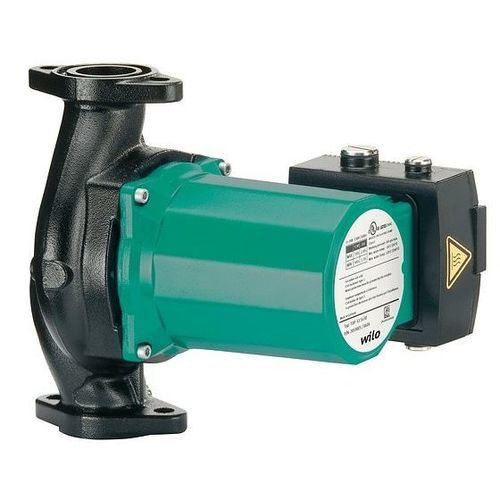

Kreiselpumpe TOP-S series

Wasserelektrischstationär

Kurzübersicht

• Ohne Gleitringdichtung
• Leiser, wartungsarmer Nassläufer-Umwälzpumpenaufbau
• Zwei Drehzahlstufen auf allen Spannungen
• Automatische Entlüftung
• KTL-Beschichtung zum Korrosionsschutz
• Robustes Aluminium-Gehäuse für die elektrische Ausführung
• Kurze Flansch-zu-Flansch-Abmessung

Bauart
Einzelstufige Nassläuferpumpe mit Flansch- oder Schraubanschluss. Zwei vorwählbare Drehzahlstufen zur manuellen Leistungsanpassung. Kompakte hydraulische Länge und kataphoresebeschichtetes Pumpengehäuse für erhöhte Korrosionsbeständigkeit.

Anwendung

• Warmwasser-Heizungen aller Art
• Geschlossene Kühlkreisläufe
• Klimaanlagen
• Industrielle Umwälzanlagen
• Solar- und Geothermieanlagen
• Wasser/Glykol-Gemische bis 50 %
• Max. Förderstrom: 290 GPM
• Max. Förderhöhe: 70 ft

Ausstattung / Funktion

• Zwei vorwählbare Drehzahlstufen zur Leistungsanpassung
• Pumpenflansche: 2-schraubige ovale 1 ¼" und 1 ½" – 4-schraubige 2" – 4-schraubige 3" 125# ANSI erhöhter Flansch
• Gehäuse KTL-beschichtet
• Motorschutz durch Thermoschalter; Netz-Anzeige- und Drehrichtungsanzeige (dreiphasig)
• Beidseitige Kabeleinführung zur vereinfachten Montage

Typenschlüssel
Beispiel und Bedeutung:

TOP-S 2x25 → TOP = Umwälzpumpe, -S = Standardpumpe, 2 = Rohranschluss in Zoll (z. B.), 25 = Förderhöhe 25 ft

Varianten / Produktauswahl (Tabelle)
Anzahl Ergebnisse: 60

Tabellenüberschrift
Produktbezeichnung | Pumpenanschluss | Netzanschluss | Stück pro Palette | Max. Betriebsdruck | Artikelnummer
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

Lieferumfang

• Pumpe
• Flanschdichtungen
• Einbau- und Betriebsanleitung

Optionen

• Für 3~400 V: Motor mit internem Schutz oder integriertem Motorschutz; Sammelstörmeldeleuchte und Kontakt für Sammelstörmeldung (pumpenabhängig); Drehrichtungsanzeige
• Für 1~230 V: Motor mit internem Schutz oder Vollmotorschutz in Verbindung mit Wilo-Relais

Werkstoffe

• Pumpengehäuse: Grauguss oder Bronze, KTL-beschichtet
• Laufrad: Technischer Kunststoff (PP - 50 % Glasfaser)
• Welle: Edelstahl
• Lager: Metallimprägniertes Kohlenstofflager

Technische Daten

• Netzanschluss: 1~115/230 V, 60 Hz / 3~208/230/460 und 575 V, 60 Hz (variantenabhängig)
• Medientemperatur: -14 °F bis +248 °F (-10 °C bis +120 °C)
• Max. Förderstrom: bis zu 290 GPM
• Max. Förderhöhe: bis zu 70 ft
• Max. Betriebsdruck: 145 PSI (10 bar)
