Ferritspule WL0420

mit FerritkernMagnetinduktiv

Produktübersicht

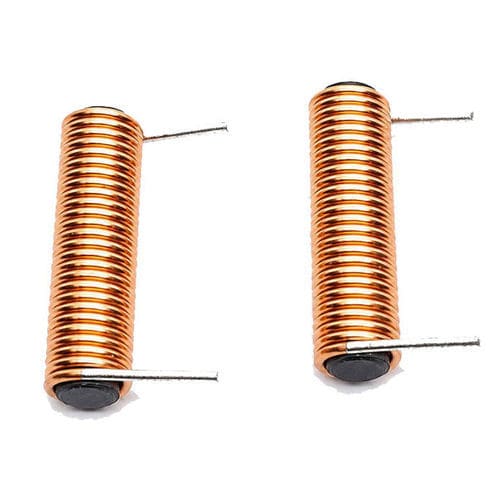

Die Ferrit-Ringantennenspule WL0420 ist ein kompakter magnetischer Bauteiltyp zur Empfangs- und Sendeanwendung im kHz–MHz-Bereich. Aufbau: präzise lackdrahtige Wicklung auf einem Ferritkern (magnetische Stange) zur Erhöhung der Flussdichte und Verbesserung der Empfangsempfindlichkeit. Anpassbar nach Kernmaterial, Windungszahl, Abmessungen und Frequenzspezifikation.

Funktionsweise
Die Spule wandelt elektromagnetische Wellen durch magnetische Induktion in elektrische Signale um. Wichtige Schritte:

• Externe HF-Wellen erzeugen ein sich änderndes Magnetfeld um die Spule
• Der Ferritkern konzentriert den magnetischen Fluss im Wicklungsbereich
• Das zeitlich variable Feld induziert eine Spannung im lackierten Kupferdraht
• Die Elektronik verarbeitet das empfangene Signal

Anwendungen

• AM-Radioempfänger (kompakte, richtungsabhängige Schleifen)
• RFID- und NFC-Systeme für Nahfeldanwendungen
• IoT-Module und kompakte Funkmodule
• Industrielle Sensorik und Überwachungsgeräte
• Automotive-Elektronik (Schlüsselsysteme, TPMS, Fahrzeugkommunikation)
• Consumer-Electronics und tragbare Geräte

Vorteile / Nachteile
Vorteile: hohe magnetische Empfindlichkeit, kompakte Bauform, geringer Leistungsbedarf, gute Störfestigkeit, stabiles Frequenzverhalten und kosteneffizient bei Serienfertigung.
Nachteile: Richtwirkung (Orientierung beeinflusst Leistung), mechanische Sprödigkeit von Ferrit, Temperaturempfindlichkeit und geringere Reichweite im Vergleich zu größeren Antennensystemen. Geeignete Materialwahl, Schaltungsanpassung und mechanischer Schutz mindern diese Einschränkungen.

Datensheet (wichtige Herstellungs-/mechanische Angaben)
Kernmaterial: Ferrit (magnetische Stange)
Wicklung: lackierter Kupferdraht, einlagig rund oder segmentiert
Drahtdurchmesser typisch: 0,2 mm (andere AWG-Optionen verfügbar)
Footprint-Länge: 20 mm (typisch)
Verguss/Encapsulation: optional Lack, Epoxid oder Beschichtung
Montage: Through-hole oder kundenspezifisch

Elektrische Spezifikationen (typisch)
Induktanzbereich: 0,1 µH – 50 µH (kundenspezifisch)
Induktanztoleranzen: ±2%, ±5%, ±10%
DC-Widerstand (DCR): je nach Ausführung
Q-Faktor: optimiert für den Ziel-Frequenzbereich
Eigenresonanzfrequenz: anwendungsabhängig
Betriebsfrequenz: kHz bis MHz Bereich
Nennstrom: je nach Auslegung
Isolationswiderstand: ≥50 MΩ

Fehlerbehebung / Zuverlässigkeits-Hinweise
Häufige Ausfallursachen und Gegenmaßnahmen: empfangsbedingte Probleme durch Orientierung (Ausrichtung prüfen, Resonanzabgleich prüfen), Frequenzschwankungen (thermisches Design und Toleranzprüfung), reduzierte Empfindlichkeit (Windungszahl und Kerngröße optimieren, Schirmung verbessern), starke Einstreuungen (PCB-Layout, Erdung und Abschirmung verbessern). Ferritkerne gegen mechanische Belastung schützen und korrekte Montageprozesse einhalten.

Technische Daten

• Modell: WL0420
• Kernmaterial: Ferrit (magnetische Stange)
• Wicklung: lackierter Kupferdraht, einlagig rund oder segmentiert
• Drahtdurchmesser (typisch): 0,2 mm
• Footprint-Länge: 20 mm (typisch)
• Encapsulation-Optionen: Lack, Epoxid, Beschichtung
• Montage: Through-hole oder kundenspezifisch
• Induktanz: 0,1 µH bis 50 µH (kundenspezifisch)
• Induktanztoleranzen: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz Bereich
• Isolationswiderstand: ≥50 MΩ
• Nennstrom, DCR und finale elektrische Parameter: kundenspezifisch
