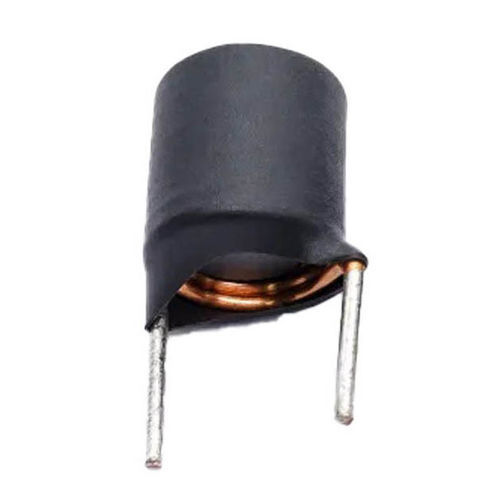

Drahtgewickelter Induktor WL1210

FerritMagnetmit Ferritkern

Produktübersicht
Ferritstab- und Spulenbaugruppen sind präzise magnetische Bauteile, die stabile Induktivität und effiziente Signalübertragung in kompakten Elektroniksystemen gewährleisten. Der Ferritstab konzentriert den magnetischen Fluss, erhöht die Induktivität der Spule und ermöglicht kleinere Bauteilgrößen. Spulen werden durch Aufwickeln von emailliertem Kupferdraht um hochwertige Ferritstäbe mit kontrollierten elektrischen Eigenschaften hergestellt.

Funktionsweise
Ferritstab und Spule arbeiten durch elektromagnetische Induktion: Strom in der Kupferwicklung erzeugt ein von dem Ferritmaterial konzentriertes Magnetfeld, wodurch magnetischer Fluss und Induktivität der Spule erhöht werden. Bei Antennenanwendungen induzieren einfallende elektromagnetische Wellen variable Magnetfelder um den Ferritstab, die elektrische Signale in der Spule erzeugen, die dann elektronisch weiterverarbeitet werden. Der Ferritkern reduziert Energieverluste, verbessert das Frequenzverhalten und verringert elektromagnetische Störungen. Die endgültige Leistung hängt von der Windungszahl, der Ferritgüte und der Betriebsfrequenz ab.

Hauptmerkmale

• Hohe magnetische Permeabilität und Induktivitätsstabilität
• Kompakte Bauweise und gute elektromagnetische Kopplung
• Niedrige Leistungsverluste und gute Hochfrequenzleistung (kHz bis MHz)
• Gute Temperaturstabilität und mechanische Festigkeit
• Hoher Gütefaktor (Q) optimiert für den Frequenzbereich
• Anpassbare Ausführungen: Ferritmaterial, Stablängen, Drahtdurchmesser, Windungszahl und elektrische Parameter

Anwendungen

• RF-Empfänger und AM-Antennen
• Drahtlose Kommunikationsmodule und Antennen
• Sensoren und Detektionsgeräte
• Industrielle Automatisierungs- und Steuerungssysteme
• Elektromagnetische Filterung und induktive Schaltungen in der Leistungselektronik
• Signalverarbeitung in medizinischen Geräten
• Automotive-Elektronik und IoT-Geräte

Vorteile & Nachteile

• Vorteile: kompakte Baugröße bei höherer Induktivität, verbesserte Signalamplitude, geringe elektromagnetische Energieverluste, flexible Anpassungsmöglichkeiten und kostengünstige Ferritmaterialien
• Nachteile: Ferritmaterialien sind relativ spröde und erfordern mechanischen Schutz; mögliche Sättigung bei sehr hohen Leistungsniveaus, wenn eine ungeeignete Ferritgüte verwendet wird

Fehlerbehebung / Häufige Probleme

• Schwaches Signal: Wicklung, Ferritintegrität und Installation prüfen
• Falsche Induktivität: Windungszahl, Drahtdurchmesser und Ferritauswahl überprüfen
• Übermäßiges Rauschen/Interferenzen: Abschirmung, Erdung und Filterung verbessern
• Temperaturbedingte Leistungsänderungen: Ferritgüte entsprechend dem Betriebstemperaturbereich wählen
• Mechanische Schäden: auf gebrochene Ferritstäbe prüfen und die Montage verstärken
• Produktionsvariabilität: konstante Wicklungsspannung, Materialqualität und QC-Tests sicherstellen

Produktdatenblatt (Zusammenfassung)
Element / Beschreibung
Ferrit-Spuleninduktor / Emaillierter Kupferdraht
Drahtdurchmesser / 0,1 mm (AWG-Optionen verfügbar)
Wicklungsart / Einlagige Rundwicklung oder segmentierte Wicklung
Kernmaterial / Magnetstab (Ferrit)
Baulänge / 8 mm
Verguss / Optional Lack, Epoxid oder Beschichtungen
Befestigung / Durchsteckmontage oder kundenspezifische Befestigung

Elektrische Spezifikationen (typisch)
Parameter / Beschreibung
Induktivitätsbereich / 0,1 µH – 100 µH (anpassbar)
Induktivitäts-Toleranz / ±2%, ±5%, ±10%
DC-Widerstand (DCR) / Kundenspezifisch je nach Design
Q-Faktor / Hoher Q, optimiert für den Frequenzbereich
Eigenresonanzfrequenz / Hoch, anwendungsabhängig
Betriebsfrequenz / Bereich kHz bis MHz
Nennstrom / Kundenspezifisch je nach Design
Isolationswiderstand / ≥100 MΩ

Eigenschaften / technische Spezifikationen

• Modell: WL1210
• Kern: Ferrit-Magnetstab (verschiedene Ferritgüten verfügbar)
• Leiter: Emaillierter Kupferdraht
• Drahtdurchmesser: typ. 0,1 mm (andere AWG-Optionen verfügbar)
• Induktivität: 0,1 µH – 100 µH (anpassbar)
• Toleranzen: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz
• Isolationswiderstand: ≥100 MΩ
• Vergussoptionen: Lack, Epoxid oder spezielle Beschichtungen
• Montage: Durchsteck oder kundenspezifische Halterungen
• Anpassung: Ferritmaterial, Stablängen, Drahtdurchmesser, Windungszahl, elektrische Tests und Nennstrom gemäß Design
