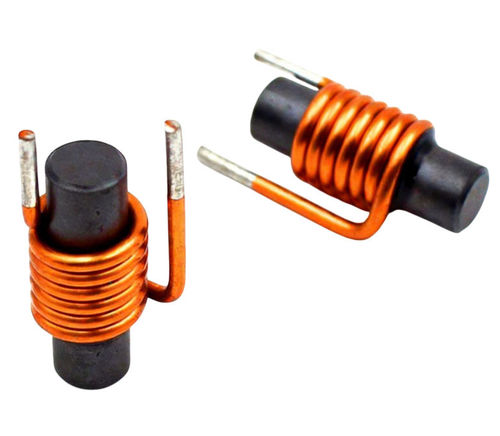

Filter-Induktor WL0625

RFMagnetmit Ferritkern

Übersicht
Die Ferritkern-Induktivität WL0625 liefert stabile Induktanzwerte mit geringen Kernverlusten und kompakten Abmessungen, geeignet für PCB-bestückte Leistungs- und Filterschaltungen. Sie speichert Energie während Schaltvorgängen und dämpft leitungsgebundene Störungen in Hochfrequenzanwendungen und gewährleistet einen zuverlässigen Betrieb im typischen industriellen Temperaturbereich.

Aufbau und Materialien

• Kernmaterial: Ferrit für hohe Permeabilität und niedrige Kernverluste
• Leiter: lackierter Kupferdraht mit Polyester-Isolierung
• Bauformen: radiale und SMD-Varianten verfügbar
• Montage: PCB-Through-Hole (radial) und Surface-Mount (SMD)

Formen und Anpassung

• Verfügbare Formen: toroidal, stabförmig, Trommelkern und weitere Geometrien
• Anpassbare Parameter: Induktanzwert, Toleranz, Nennstrom, Gleichstromwiderstand (DCR), mechanische Abmessungen und Stromtragfähigkeit
• Herstellerleistungen: OEM-Fertigung und kundenspezifische Ausführungen für spezifische Induktanz-, Größen- und Stromanforderungen

Anwendungen

• Schaltnetzteile und DC–DC-Wandler (Energiespeicherung während der Schaltvorgänge)
• EMI/RFI-Filter und Rauschunterdrückungsnetzwerke
• Verbraucherelektronik: TV, Laptops, mobile Geräte
• Industrielle Ausrüstung: Motorantriebe, Automatisierungssteuerungen, Leistungsmodule
• Automobil-Elektronik: Steuergeräte, Lichtsteuerungen, Energieverteilung
• Kommunikationsgeräte: Router, Funkmodule, Netzwerkgeräte
• Erneuerbare Energien und Ladesysteme: Solarwechselrichter, Batterieladegeräte

Vorteile
Hohe magnetische Permeabilität ermöglicht kompakte Ausführungen mit hoher Induktanz; geringe Wirbelstromverluste verbessern die Effizienz bei hohen Schaltfrequenzen; stabile elektrische Eigenschaften und verminderte EMI in geeigneten Konfigurationen.

Nachteile
Ferritkerne sind mechanisch spröde und können bei mechanischer Belastung beschädigt werden; die Sättigungsflussdichte ist geringer als bei einigen Metalllegierungskernen, was die Leistung bei hohen Strömen begrenzen kann.

Produktdatenblatt
Parameter Symbol Wert Einheit
Induktanz L 1µH – 1000µH µH
Toleranz ±L ±10% / ±20% —
Nennstrom Ir 0,1 – 5 A A
Gleichstromwiderstand DCR 0,01 – 5 Ω Ω
Kernmaterial Ferrit —
Betriebstemperatur -40 bis +125 °C °C

Mechanische Spezifikationen

• Kerntyp: Ferritkern
• Konstruktion: radial und SMD
• Draht: lackierter Kupferdraht mit Polyesterbeschichtung
• Montage: PCB

Hinweise zur Auswahl
Berücksichtigen Sie die benötigte Induktanz und Toleranz, Nenn- und Sättigungsströme, DCR, Betriebsfrequenz und Ferrittyp, thermisches Verhalten, Montageanforderungen und Umweltfaktoren (Vibration, Feuchtigkeit) für industrielle oder automotive Anwendungen.

Technische Spezifikationen

• Modell: WL0625
• Induktanzbereich: 1µH – 1000µH
• Verfügbare Toleranzen: ±10%, ±20%
• Nennstrom: 0,1 A – 5 A
• Gleichstromwiderstand (DCR): 0,01 Ω – 5 Ω
• Kernmaterial: Ferrit
• Betriebstemperaturbereich: -40 °C bis +125 °C
• Kerntypen und Konstruktionen: Toroidal, stabförmig, Trommelkern; radial und SMD
• Draht und Isolierung: lackierter Kupferdraht mit Polyesterbeschichtung
• Typische Anwendungen: Schaltnetzteile, DC–DC-Wandler, EMI-Filter, Verbraucher- und Industrieelektronik, Automotive-Systeme, Kommunikationsgeräte, Solar- und Ladesysteme
