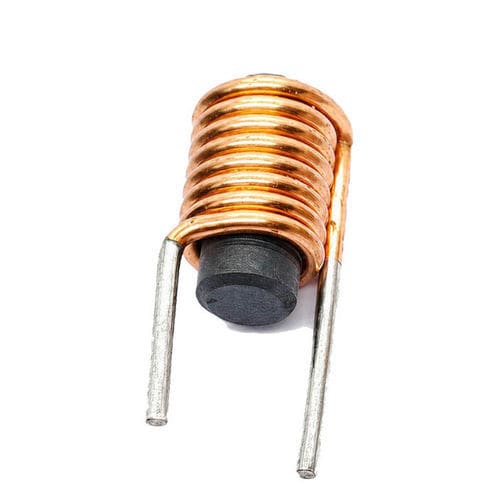

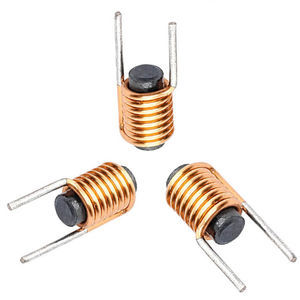

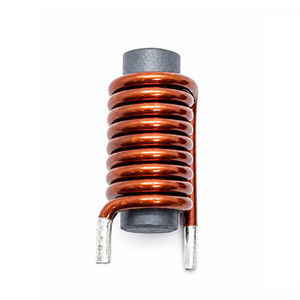

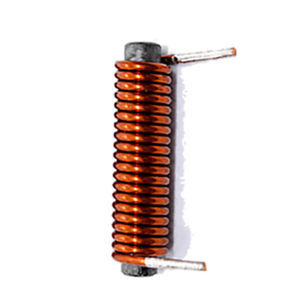

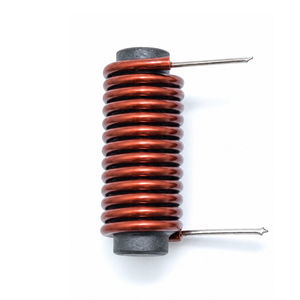

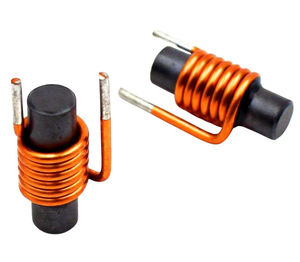

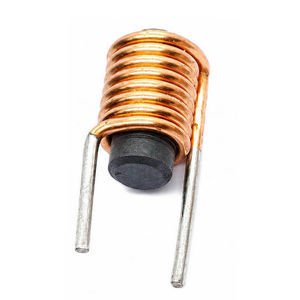

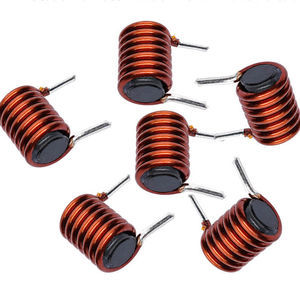

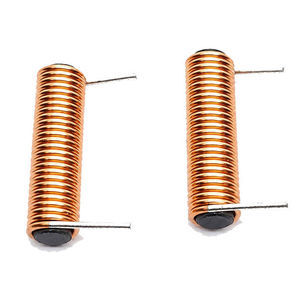

Ferritdrossel WL0415

mit FerritkernMagnetRF

Übersicht
Ferrit-Induktionsspulen sind präzise magnetische Bauteile zur effizienten Umwandlung elektromagnetischer Energie. Mit Ferritkern und kontrollierter Wickeltechnik bietet die WL0415 stabile Induktanz, geringe Kernverluste und vorhersehbares magnetisches Verhalten im kHz–MHz‑Bereich. Typische Anwendungen: Stromversorgung, drahtlose Ladegeräte, Sensorik, Kommunikationsmodule und Industrieautomation. OEM/ODM‑Anpassungen für Kernform, Drahtstärke, Abmessungen und elektrische Parameter sind möglich.

Funktionsweise
Die WL0415 arbeitet per elektromagnetischer Induktion: Wechselstrom im Wicklungserzeugt ein veränderliches Magnetfeld, das vom Ferritkern gebündelt wird. Der Kern erhöht die Flussdichte und die Wicklung speichert bzw. liefert Energie entsprechend der Induktivität.

• Wechselstrom fließt durch die Wicklung
• Der Ferritkern erzeugt und leitet den magnetischen Fluss
• Flusskonzentration erhöht die Induktanz
• Das Magnetfeld speichert zeitweise Energie
• Gespeicherte magnetische Energie wird bei Bedarf zurück in elektrische Energie gewandelt

Anwendungen
WL0415‑Spulen finden Einsatz in: Leistungswandlung und DC‑DC‑Wandlern, Schaltfiltern, drahtlosen Ladegeräten (Consumer und EV), Automotive‑Elektronik (BMS, Lademodule, Sensoren), Industrie‑Sensorik, RFID‑ und Kommunikationstechnik, Medizintechnik, IoT sowie Energy‑Harvesting‑Modulen.

Vorteile

• Hohe magnetische Permeabilität für effiziente Flusskonzentration
• Niedrige Wirbelstromverluste bei hohen Frequenzen
• Kompakte, leichte Bauweise mit guter elektrischer Isolation
• Stabile Leistung über Temperaturbereiche
• Anpassbar für OEM/ODM‑Anforderungen

Nachteile

• Brittel: mechanische Belastung kann zu Rissen führen
• Begrenzte Spitzenstromfähigkeit wegen magnetischer Sättigung
• Materialauswahl muss zur Betriebsfrequenz passen
• In manchen Fällen geringere magnetische Stärke als Metallkern‑Alternativen

Fehlerbehebung & häufige Probleme

• Niedrige Induktanz: Wicklungszahl prüfen, Kernschäden oder falsches Kernmaterial kontrollieren
• Überhitzung: Überstrom, zu hoher Widerstand oder ungeeigneter Ferritgrad prüfen
• Schlechter Energieübertrag: Wicklungs‑/Kopplungs‑Alignment optimieren
• Instabile Leistung: Materialchargen und Temperatureinflüsse kontrollieren
• EMI‑Probleme: Abschirmung verbessern und Layout optimieren

Produktdetails
Die WL0415 kombiniert einen Ferritmagnetkern mit lackiertem Kupferdraht zur effizienten Übertragung magnetischer Energie. Der Ferritkern konzentriert den Fluss und reduziert hochfrequente Verluste. Spulen werden nach Kundenanforderung hinsichtlich Größe, Frequenzbereich, Induktanz und Montage gefertigt.

Technische Tabelle
Item : Description
Ferrite Inductor Coil : Lackierter Kupferdraht
Drahtdurchmesser : 0.2 mm (AWG‑Optionen verfügbar)
Wicklungsart : Einlagig rund oder abschnittsweise
Kernmaterial : Ferritmagnetstab
Footprint‑Länge : 15 mm

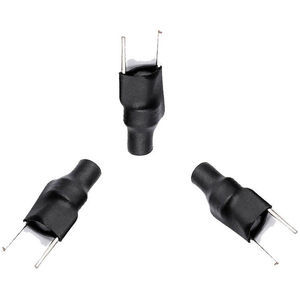

Verguss/Encapsulation : Optionaler Lack, Epoxid oder Beschichtung
Montage : Through‑hole / Kundenspezifisch

Elektrische Spezifikationen (typisch)
Parameter : Description
Induktanzbereich : 0.1 µH – 50 µH (anpassbar)
Induktanztoleranz : ±2%, ±5%, ±10%
DC‑Widerstand (DCR) : Je nach Auslegung spezifiziert
Q‑Faktor : Hoher Q, optimiert für Ziel‑Frequenzbereich
Eigenresonanzfrequenz : Anwendungsabhängig, typischerweise hoch
Betriebsfrequenz : kHz bis MHz Bereich
Bemessungsstrom : Wird pro Design festgelegt
Isolationswiderstand : ≥75 MΩ

FAQs (Auswahl)

• Was ist eine Ferrit‑Induktionsspule? — Ein passives Bauteil zur Umwandlung elektromagnetischer Energie, Filterung, Detektion und kabellosem Transfer in Leistungselektronik, Ladegeräten, RFID und Sensorik.
• Warum Ferrit? — Ferrit bietet hohe Permeabilität und geringe Leitfähigkeit, wodurch Wirbelstromverluste bei hohen Frequenzen minimiert werden.
• Ist WL0415 anpassbar? — Ja; Kerngeometrie, Windungszahl, Drahtstärke, Induktanz, Frequenz, Größe und Montage sind spezifizierbar.
• Welche Ausfälle sind üblich? — Falsche Induktanz, Überhitzung, EMI und schlechte Kopplung; meist durch Design‑Anpassungen und Materialwahl zu beheben.

Spezifikationen

• Modell: WL0415
• Kernmaterial: Ferrit (Magnetstab)
• Leiter: Lackierter Kupferdraht
• Drahtdurchmesser: 0.2 mm (AWG‑Optionen verfügbar)
• Wicklung: Einlagig rund oder abschnittsweise
• Aufbaufläche/Länge: 15 mm
• Encapsulation: Lack, Epoxid oder Beschichtung optional
• Montage: Through‑hole oder kundenspezifisch
• Induktanzbereich: 0.1 µH – 50 µH (anpassbar)
• Toleranz Induktanz: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz
• Bemessungsstrom: Kundenspezifisch
• Isolationswiderstand: ≥75 MΩ
• Typische Anwendungen: Leistungswandlung, drahtlose Ladung, Automotive‑Elektronik, Sensorik, RFID, Industrieautomation
