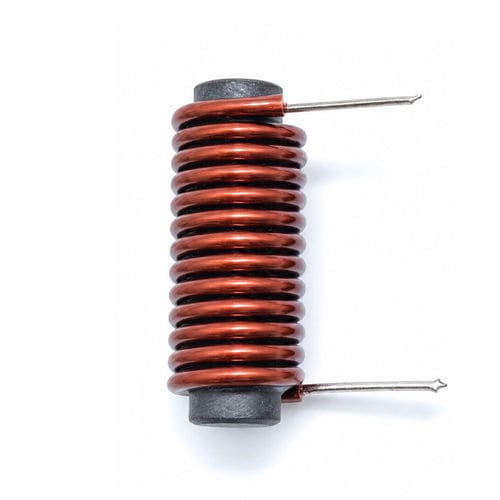

Ferrit-Induktor WL1230

mit FerritkernHochfrequenzNiedrigfrequenz

Übersicht
Die Stabkern-Ferritspule WL1230 ist eine induktive Baugruppe für Empfang, magnetische Kopplung und Frequenzanwendungen. Sie verwendet einen Ferritstab als magnetischen Kern und emaillierten Kupferdraht zur Erzielung hoher Induktivität bei kompakter Bauform. Ferritmaterialien erhöhen die magnetische Permeabilität, um das Feld zu konzentrieren und das Signalverhalten zu verbessern.

Wichtigste Merkmale

• Hohe magnetische Effizienz und stabile Induktivität
• Kompakte, leichte Bauweise
• Anpassbar: Ferritmaterial, Wicklung, Drahtdurchmesser, Abmessungen und elektrische Parameter
• Geeignet für Nieder- und Mittelbandfrequenzen mit hohem Q-Faktor und geringem Energieverbrauch

Anwendungen

• AM-Antennen und Rundfunkempfänger
• RF- und drahtlose Kommunikationsgeräte
• RFID-Leser und Identifikationssysteme
• Drahtlose Sensoren und IoT-Geräte
• Smart Meter und Zählerkommunikation
• Fahrzeugelektronik (schlüsselloser Zugang, TPMS, Steuergeräte)
• Industrielle Sensoren, Messgeräte und Steuersysteme
• Medizinische Geräte und andere OEM-Elektronik

Produktdetails (Aufbau und Optionen)
Artikel - Beschreibung
Ferritspule Induktor - Emaillierter Kupferdraht
Drahtdurchmesser - 0,3 mm (AWG-Optionen verfügbar)
Wicklungsart - Einlagig rund oder segmentiert
Kernmaterial - Ferritstab (MnZn oder NiZn je nach Frequenz)
Footprint-Länge - 30 mm
Verguss/Encapsulation - Optionaler Lack, Epoxid oder Beschichtung
Montage - Durchsteckanschluss / kundenspezifisch

Elektrische Spezifikationen (typisch)
Parameter - Beschreibung
Induktivitätsbereich - 0,1 µH – 100 µH (anpassbar)
Induktivitätstoleranz - ±2%, ±5%, ±10%
Gleichstromwiderstand (DCR) - Anpassbar
Q-Faktor - Angegeben je Frequenzbereich
Eigenresonanzfrequenz - Abhängig von Design und Anwendung
Betriebsfrequenz - Bereich kHz bis MHz
Bemessungsstrom - Kundenspezifisch je Auslegung
Isolationswiderstand - ≥100 MΩ

Leistungs- und Konstruktionshinweise
Stabkern-Ferritspulen verbessern die magnetische Kopplung und die Empfangsempfindlichkeit gegenüber luftkernigen Konstruktionen. Die Leistung hängt von Ferritzusammensetzung, Kerngröße, Windungsanzahl, Betriebsfrequenz und Schaltungsanpassung ab. Die passende Materialwahl (MnZn für niedrige Frequenzen, NiZn für höhere) und sorgfältiges Design gewährleisten Empfindlichkeit, geringe Verluste und thermische Stabilität.

Anpassung
Die Fertigung ermöglicht maßgeschneiderte Stablängen, Ferritzusammensetzung, Drahtstärke, Windungszahl, Verguss und Montageoptionen zur Erfüllung von OEM- oder Industrieanforderungen.

Technische Merkmale / Spezifikationen

• Modell: WL1230 (Stabkern-Ferritspule)
• Kernlänge (typischer Footprint): 30 mm
• Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
• Toleranzoptionen Induktivität: ±2%, ±5%, ±10%
• Draht: emailliertes Kupfer; typischer Durchmesser 0,3 mm (AWG-Optionen verfügbar)
• Wicklung: einlagig rund oder segmentiert
• Betriebsfrequenz: kHz bis MHz
• Isolationswiderstand: ≥100 MΩ
• Vergussoptionen: Lack, Epoxid oder andere Beschichtungen
• Montage: Durchsteckmontage oder kundenspezifisch
• Ferritmaterialien: MnZn (niedrige Frequenz) / NiZn (höhere Frequenz)
