Magnetinduktor WL1215
Ferritdrahtgewickeltmit Ferritkern

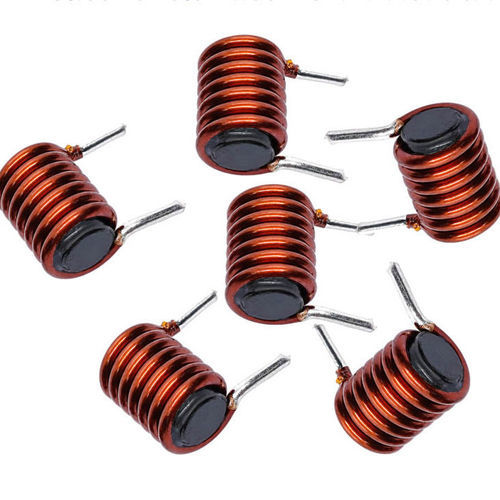

Magnetinduktor - WL1215 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - Ferrit / drahtgewickelt / mit Ferritkern
Magnetinduktor - WL1215 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - Ferrit / drahtgewickelt / mit Ferritkern
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Magnet, Ferrit, drahtgewickelt, mit Ferritkern
Elektrische Merkmale
RF, Niedrigfrequenz, Hochfrequenz
Aufbau
durchgangsgebohrt
Anwendung
für Stromzähler, für Telekom-Anwendungen, RFID Transponder, für Automobilanwendungen, für Industrieanwendungen, für Elektronik
Weitere Eigenschaften
verkapselt, Kupferdraht, runder emaillierter Kupferdraht, in Epoxidharz, Kupfer

Beschreibung

Produktübersicht
Eine Ferrit-Spulen-Induktor-Antenne ist ein kompaktes elektromagnetisches Bauelement, das zum effizienten Empfang oder zur Übertragung von Hochfrequenzsignalen entwickelt wurde. Sie besteht aus einer Ferritstange/einem Ferritkern mit einer präzise gewickelten Kupferspule. Das Ferritmaterial erhöht den magnetischen Fluss, verbessert Induktivität und Empfindlichkeit und ermöglicht gleichzeitig eine kleinere Bauform. Typische Einsatzbereiche sind RFID-Systeme, AM-Radios, drahtlose Sensornetzwerke, intelligente Zähler, Industrieanlagen, Medizinelektronik und IoT-Geräte.

Funktionsprinzip
Elektromagnetische Wellen induzieren einen wechselnden magnetischen Fluss in der Ferritstange. Die um den Ferritkern gewickelte Kupferspule wandelt diesen Fluss gemäß dem Faradayschen Gesetz in eine Spannung um. Der Ferritkern konzentriert das Magnetfeld, erhöht die Induktivität und die Signalaufnahme. Das induzierte Signal wird dann an die Empfangsschaltung zur Verstärkung, Filterung und Verarbeitung weitergeleitet.

Hauptmerkmale
  • Ferritkern mit hoher magnetischer Permeabilität für konzentrierten Fluss und hohe Induktanz.
  • Kompakte Abmessungen und leichtes Design, geeignet für beengte Einbausituationen.
  • Hohe Empfangsempfindlichkeit und verbesserte Signal-Rausch-Verhältnisse.
  • Reduzierte elektromagnetische Störungen in industriellen Umgebungen.
  • Anpassbar: Ferritmaterial, Windungszahl, Drahtdurchmesser, Induktanz und Betriebsfrequenz.
  • Stabile elektrische Parameter, lange Lebensdauer und geringer Energieverbrauch.

Anwendungen
  • RFID-Leser und -Tags
  • Smart Meter und Versorgungs-Kommunikation
  • Industrielle Automatisierung und drahtlose Sensoren
  • IoT-Geräte und drahtlose Telemetrie
  • Automotive-Elektronik (schlüsselloser Zugriff, TPMS, Kommunikationsmodule)
  • Medizinische Überwachung und tragbare Medizingeräte
  • AM-Radioempfänger und Nieder-/Mittelwellen-Systeme

Vorteile & Nachteile
  • Vorteile: kompakte Bauform, hohe Empfindlichkeit, geringe EMI, niedriger Stromverbrauch, einfache OEM-Anpassung und konsistente Toleranzen in Serienproduktion.
  • Nachteile: weniger effektiv bei sehr hohen Frequenzen, mögliche Ferrit-Sättigung in sehr starken Magnetfeldern, mechanische Bruchanfälligkeit der Ferritkerne bei Stößen und die Notwendigkeit sorgfältiger Impedanzanpassung und Wicklungsqualität zur Vermeidung von Leistungsverschlechterung.

Fehlerbehebung
  • Induktivität und Gleichstromwiderstand messen, um Wicklungsschäden zu erkennen.
  • Ferritkern auf Risse oder Absplitterungen prüfen; beschädigte Kerne reduzieren die magnetische Leistung.
  • Lötstellen und Leitungsdurchgangskontinuität überprüfen.
  • Betrieb im vorgesehenen Frequenzbereich bestätigen und korrekte Impedanzanpassung an die RF-Schaltung verifizieren.
  • Auf externe EMI-Quellen (Motoren, Netzteile, nahe Metallstrukturen) prüfen, die den Empfang beeinträchtigen können.
  • Q-Faktor und Eigenresonanzverhalten mit geeigneten Messgeräten testen; ein niedriger Q kann auf Wicklungs- oder Materialprobleme hinweisen.
  • Prototypentests (LCR-Meter, Netzwerkanalysator) vor der Serienfertigung durchführen.

Datenblatt (ausgewählte Felder)
Artikel : Beschreibung
Ferrit-Spulen-Induktor : Lackdraht aus Kupfer
Drahtdurchmesser : 0,2 mm (AWG-Optionen verfügbar)
Wicklungsart : Einlagige Rundwicklung oder segmentierte Wicklung
Kernmaterial : Ferritstab
Footprint-Länge : 5 mm
Verguss/Encapsulation : Optionaler Lack, Epoxid oder Beschichtung
Montage : Through-foot / kundenspezifisch

Elektrische Spezifikationen (typisch)
Parameter : Beschreibung
Induktanzbereich : 0,1 µH – 100 µH (anpassbar)
Induktanztoleranz : ±2%, ±5%, ±10%
DC-Widerstand (DCR) : Kundenspezifisch (je nach Design)
Q-Faktor : Hoher Q, für den Frequenzbereich optimiert
Eigenresonanzfrequenz : Hoch, anwendungsabhängig
Betriebsfrequenz : kHz- bis MHz-Bereich
Bemessungsstrom : Kundenspezifisch je nach Design
Isolationswiderstand : ≥100 MΩ

Hinweis
Diese Antennen sind für drahtlose Anwendungen im Nieder- und Mittelwellenbereich vorgesehen, bei denen kompakte Größe, hohe Empfindlichkeit und Störfestigkeit erforderlich sind. OEM/ODM-Anpassungen sind verfügbar, um elektrische und mechanische Parameter an spezifische Anforderungen anzupassen.

Technische Daten
  • Modellbezeichnung: WL1215
  • Ferritkern mit lackiertem Kupferwickel
  • Induktanzbereich: 0,1 µH bis 100 µH (anpassbar)
  • Verfügbare Induktanztoleranzen: ±2%, ±5%, ±10%
  • Typischer Drahtdurchmesser: 0,2 mm (AWG-Optionen verfügbar)
  • Wicklung: Einlagig rund oder segmentiert
  • Betriebsfrequenz: von kHz bis in den MHz-Bereich (anwendungsabhängig)
  • Isolationswiderstand: ≥100 MΩ
  • Optionale Vergussmaterialien: Lack, Epoxid oder Beschichtung
  • Montageoptionen: Through-foot oder kundenspezifische Montage
