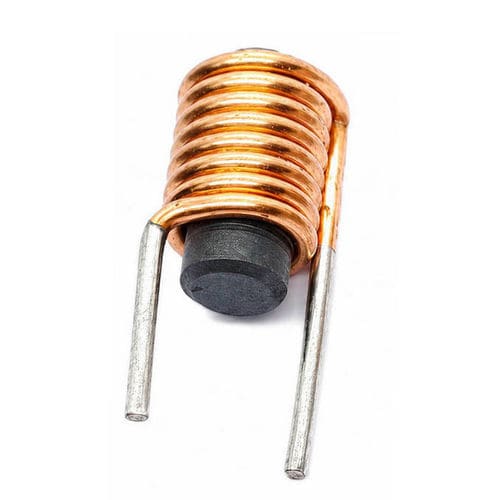

Ferrit-Induktor WL0410

drahtgewickeltMagnetRF

Produktübersicht
Die Ferritstab-Spule WL0410 ist ein magnetischer Induktor, ausgelegt für Antennen- und Empfangsfunktionen in Industrieanlagen. Das Konzept kombiniert einen ferrithaltigen Stabkern mit hoher Permeabilität und eine präzise lackierte Kupferwicklung, wodurch stabile Induktanz, hohe Empfindlichkeit und fokussierte magnetische Kopplung gegenüber luftkernigen Alternativen entstehen.

Hauptvorteile

• Stabile Induktanz und hohe Empfindlichkeit durch Ferritkern-Permeabilität
• Verbesserte Magnetfeldkonzentration für bessere Empfangsleistung
• Kompakter Aufbau für tragbare und platzbeschränkte Geräte
• Anpassbare Parameter: Frequenzbereich, Drahtstärke, Spulenlänge, Ferritklasse und Montage
• Kosteneffiziente Lösung für RF-, Sensor- und Industrie-Antennensysteme

Funktionsweise
Eine Ferritstab-Spule besteht aus einem Ferritstab, um den ein lackierter Kupferdraht gewickelt ist. Wechselströme in der Wicklung erzeugen ein Magnetfeld, das vom Ferrit konzentriert wird. Bei Antennenanwendungen induzieren einfallende elektromagnetische Wellen einen variierenden magnetischen Fluss in der Spule, den die Wicklung in elektrische Signale für die Elektronik umwandelt. Die Leistung hängt von Betriebsfrequenz, Induktanz, Ferritklasse und Wicklungsgeometrie ab.

Anwendungen

• AM-Empfänger und magnetische Antennen
• RF-Kommunikationsgeräte und Abstimmungseinheiten
• Automotive-Elektronik (Fernbedienungen, schlüsselloser Zugang, TPMS)
• IoT-Geräte und drahtlose Sensoren
• Industrielle Sensoren und Automatisierungssysteme
• Medizinische Messinstrumente mit Anforderungen an stabile Induktanz
• RFID- und Zugangskontrollsysteme

Vorteile & Nachteile

• Vorteile: kompakte Bauform, hohe Empfindlichkeit, geringer Stromverbrauch, vorhersehbares elektromagnetisches Verhalten, anpassbar an spezifische Frequenz- und Induktanzanforderungen
• Nachteile: Ferriteigenschaften temperaturabhängig; Effizienz und Verluste ändern sich bei sehr hohen Frequenzen; Kerne sind spröde und benötigen mechanischen Schutz; enge Fertigungstoleranzen erforderlich für konstante Induktanz

Fehlerbehebung & häufige Probleme

• Schlechter Empfang: Wicklung, Ferritklasse und Ausrichtung prüfen
• Falsche Induktanz: Spulenanzahl, Kernintegrität und Fertigungstoleranzen verifizieren
• Erhöhtes Rauschen oder EMI: Abschirmung und Leiterplattenlayout verbessern
• Temperaturabhängigkeit: Ferrit mit passenden Temperatureigenschaften wählen
• Mechanische Schäden: Kerne vor Stößen und Handhabung schützen
• Schlechte Lötverbindungen: Lötstellen und Montage inspizieren

Individuelle Anpassung
WL0410-Einheiten können nach Kundenspezifikation gefertigt werden für Induktanz, Betriebsfrequenz, Ferritmaterial, Stablänge/-durchmesser, Drahttyp und -stärke, Windungszahl, Verguss/Versiegelung (Lack, Epoxid oder Beschichtung) und Montageart.

Datensatz (Auswahl)
Artikel - Beschreibung
Kerntyp - Ferritstab
Draht - Lackierter Kupferdraht (typ. Durchmesser 0,1 mm; weitere AWG-Optionen verfügbar)
Wicklung - Einlagig rund oder segmentiert
Bauraumlänge - 10 mm (typisch)
Verguss - Optionaler Lack, Epoxid oder Beschichtung
Montage - Through-foot oder kundenspezifisch

Elektrische Spezifikationen (typisch)
Parameter - Beschreibung
Induktanzbereich - 0,1 µH – 50 µH (anpassbar)
Induktanztoleranz - ±2%, ±5%, ±10%
DC-Widerstand (DCR) - abhängig von Draht und Design
Q-Faktor - für den gewählten Frequenzbereich optimiert
Eigenresonanzfrequenz - anwendungsabhängig
Betriebsfrequenz - kHz bis niedriger MHz-Bereich
Nennstrom - je Design spezifiziert
Isolationswiderstand - ≥50 MΩ

Auswahl- & Konstruktionshinweise

• Bestimmen Sie zuerst die Betriebsfrequenz (Ferritklasse entsprechend wählen)
• Geben Sie die benötigte Induktanz und Toleranz für das Schaltungs-Tuning an
• Wählen Sie Ferritmaterial unter Abwägung von Permeabilität, Verlusten und Temperaturstabilität
• Prüfen Sie Stabdimensionen, Wickelraum und Montage auf mechanische Anforderungen
• Wählen Sie Drahtdurchmesser für Strombelastung und DCR-Anforderungen
• Berücksichtigen Sie Umgebungsbedingungen (Temperatur, Feuchte, Vibration)
• Prototypen bauen und Induktanz, Q und Frequenzverhalten vor der Serie prüfen

Technische Spezifikationen

• Modell: WL0410
• Kern: Ferritstab
• Typische Bauraumlänge: 10 mm
• Draht: Lackierter Kupferdraht, typ. Durchmesser 0,1 mm
• Wicklung: Einlagig rund oder segmentiert
• Induktanzbereich: 0,1 µH – 50 µH (anpassbar)
• Toleranzoptionen: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz
• Isolationswiderstand: ≥50 MΩ
• Verguss: Lack / Epoxid / Beschichtung optional
• Montage: Through-foot oder kundenspezifisch
