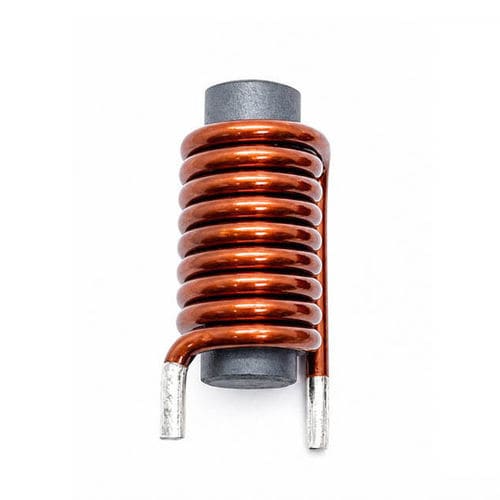

RF-Antenne WL1225

RFIDAMStab

Übersicht
Kompakte Ferrit-Spulenantenne, ausgelegt für zuverlässigen Empfang in Nieder- und Mittelband-Anwendungen. Hergestellt mit einer ferritischen Stange hoher Permeabilität und präziser emaillierter Kupferwicklung zur Konzentration des magnetischen Flusses und Erhöhung der Empfindlichkeit. Konfigurierbar für OEM- und Industrieeinsatz durch Auswahl von Frequenzbereich, Induktivität, Kernabmessungen, Windungszahl und Befestigungsart.

Funktionsweise
Die Antenne wandelt sich ändernde RF-Magnetfelder durch elektromagnetische Induktion in Spannung um: Der Ferritstab konzentriert den Fluss und die Kupferwicklung erzeugt das elektrische Signal. Im Vergleich zu luftspuligen Induktivitäten gleicher Größe bietet der Ferritkern eine höhere effektive Permeabilität, was den Empfang schwächerer Signale ermöglicht. Spule und externe Abstimmelemente bilden einen Resonanzkreis zur Optimierung der Selektivität und Reduzierung von Störungen.

Hauptmerkmale

• Hohe magnetische Empfindlichkeit durch Ferritkern
• Kompakte Bauform (z. B. 25 mm) für Embedded- und Portable-Geräte
• Niedrige Verluste und hoher Q-Faktor bei Optimierung für das Zielband
• Anpassbare Wicklung, Induktivität, Drahtstärke und Kernmaße
• Optionale Verguss-/Beschichtungsoptionen (Lack, Epoxid, Beschichtung) für Umweltschutz
• Befestigungsoptionen: Durchsteckfuß oder kundenspezifische Halterungen

Anwendungen

• AM-Empfänger und tragbare Radios
• RFID-Lesegeräte, Zutrittskontrolle und Identifikationssysteme
• IoT-Geräte, Smart Meter und drahtlose Sensoren
• Automotive-Elektronik (Keyless Entry, Reifendruckkontrolle, Navigation)
• Industrielle Automatisierung: drahtlose Sensoren und Maschinenüberwachung
• Unterhaltungselektronik mit Bedarf an LF/MF-Empfang

Vorteile

• Guter Empfang magnetischer Felder bei kleinem Bauraum
• Gute Frequenzauswahl und stabiles elektrisches Verhalten
• Niedrige Anfälligkeit für elektrische Strahlungsfelder bei korrekter Integration
• Parameter können an OEM-Anforderungen angepasst werden
• Lange Lebensdauer bei sachgemäßer Handhabung

Nachteile / Einschränkungen

• Engere intrinsische Bandbreite als bei manchen Breitbandantennen; korrektes Tuning erforderlich
• Leistung abhängig von nahegelegenen Metallteilen und Platzierung
• Ferritmaterial ist spröde und kann bei mechanischem Stoß brechen
• Erfordert hochwertige Ferritmaterialien und sorgfältiges Abstimmen für optimale Ergebnisse

Fehlerbehebung & häufige Probleme

• Schlechter Empfang: Ausrichtung, Wicklungsdurchgang und Kernzustand prüfen
• Frequenzfehlanpassung: Induktivität, Windungszahl und Abstimmkondensatoren überprüfen
• Hohe Störgeräusche: Platzierung, Abschirmung und lokale Störquellen bewerten
• Verminderte Empfindlichkeit: Wicklungsqualität und Ferritklasse prüfen
• Mechanische Beschädigung: Stöße beim Zusammenbau und Transport vermeiden

Produktdatenblatt (Schlüsseleinträge)
Artikel - Beschreibung
Ferritspule - Emaillierter Kupferdraht
Drahtdurchmesser - 0,2 mm (andere AWG-Optionen verfügbar)
Wicklungsart - Einlagig rund oder segmentiert
Kernmaterial - Ferritstab
Aufbau-/Platzlänge - 25 mm
Verguss/Beschichtung - Optionaler Lack, Epoxid oder Beschichtung
Montage - Durchsteckfuß / kundenspezifisch

Elektrische Spezifikationen (typisch)
Parameter - Beschreibung
Induktivitätsbereich - 0,1 µH – 100 µH (anpassbar)
Induktivitätstoleranz - ±2%, ±5%, ±10%
DCR - Kundenspezifisch (designabhängig)
Q-Faktor - Hoch, optimiert für den Frequenzbereich
Eigenresonanzfrequenz - Anwendungsabhängig
Betriebsfrequenz - kHz bis MHz Bereich
Nennstrom - Je nach Design spezifiziert
Isolationswiderstand - ≥100 MΩ

FAQs (ausgewählt)

• Wofür wird die Spulenantenne verwendet? — Empfang magnetischer LF- und MF-Signale: AM-Radio, RFID, drahtlose Sensoren, Smart Meter und Automotive-Systeme.
• Warum Ferrit verwenden? — Ferrit erhöht die magnetische Permeabilität, konzentriert den Fluss und verbessert die Empfindlichkeit gegenüber Luftspulen.
• Wie wählt man die richtige Spule? — Betriebsfrequenz, benötigte Induktivität/Q, Kerngröße, Drahtstärke, Montage und Umweltbedingungen bestimmen.
• Kann sie kundenspezifisch angepasst werden? — Ja: Stablänge/-durchmesser, Ferritgüte, Wicklungsaufbau, Induktivität und Montageoptionen sind anpassbar.

Technische Spezifikationen

• Model: WL1225 (custom winding)
• Kerntyp: Ferritstab
• Aufbaulänge: 25 mm
• Draht: Emaillierter Kupferdraht (z. B. 0,2 mm; andere Größen verfügbar)
• Wicklung: Einlagig rund oder segmentiert; Windungszahl anpassbar
• Induktivitätsbereich: 0,1 µH – 100 µH (anpassbar)
• Induktivitätstoleranz: ±2%, ±5%, ±10%
• Betriebsfrequenz: kHz bis MHz (designabhängig)
• Q-Faktor: Hoch, optimiert für die gewählte Frequenz
• DCR: Je nach Design spezifiziert
• Nennstrom: Je nach Design spezifiziert
• Isolationswiderstand: ≥100 MΩ
• Verguss/Beschichtung: Optionaler Lack, Epoxid oder Beschichtung
• Montage: Durchsteckfuß oder kundenspezifische Montage verfügbar
