Übersicht
Umfassende Produktreihe VUOTOTECNICA von Vakuum‑Sauggreifern und Zubehör für industrielle Greif‑, Handhabungs‑ und Spannaufgaben an ebenen, gewölbten und unregelmäßigen Oberflächen. Produktfamilien: Becher, Faltenbälge, elliptische Sauger, SV (STAR), MAXIGRIP, VMG134, auf Vulkanisation montierte Sauger, Schaumstoff‑Sauger und spezialisierte Serien für Verpackung, Lebensmittel und empfindliche Bauteile.

Haupteigenschaften der Gummimischungen
Vergleichstabelle zu verwendeten Mischungen: Handelsbezeichnung, Abkürzungen, Temperaturbereich, Härte, chemische Beständigkeit und Eignung für Lebensmittelanwendungen. Standardmischungen: N (Naturkautschuk), A (ölbeständig), S (Silikon). Sondermischungen: BENZ, GERANIUM (OF), NF (Neoprenschaum), SB (EPDM‑Schaum).

Sauggreifer mit Halterungen (kleine Durchmesser)
Typische Becherform für kleine Teile mit ebenen oder leicht gekrümmten Flächen. Durchmesser 4–9 mm. Kaltmontage auf vernickeltem Messing‑ oder eloxiertem Aluminiumträger mit Außengewindebolzen; einfacher Austausch.

• Beispiel‑Produktcodes: 010410, 010510, 010610, 010707, 010810, 010907S, 000801

Sauggreifer mit Halterungen (10–45 mm)
Weit verbreitet für ebene oder leicht konvexe/konkave Flächen. Durchmesser 10–45 mm. Halterungen in vernickeltem Messing oder eloxiertem Aluminium; Sondermischungen auf Anfrage.

• Beispiel‑Produktcodes: 011010, 011210, 011510, 011810, 012010, 012210

Star Sauggreifer (SV‑Serie)
SV‑Serie zum Greifen flacher, flexibler Objekte ohne Verformung. Interne Verstärkungssektoren formen eine sternförmige Auflagefläche: flexible Lippe plus verstärkte Auflageflächen. Montage auf eloxierten Aluminiumhalterungen mit Innen‑ oder Außengewinde möglich.

• Beispiel‑Produktcodes: SV20SR, SV25SR, SV30SR, SV40SR, SV50SR

Maxigrip cups
Für Robotik/Automotive: runde/elliptische, flache oder mit Faltenbalg, oft mit vulkanisiertem Träger. BENZ‑Mischung bietet hohe Beständigkeit gegen Öle/Chlor und große Temperaturtoleranz (ca. -40 bis +170 °C).

• Beispiel‑Produktcodes: VRP40A, VRP50A, VRP60A, VRP80A, VRP100A

Sauggreifer für Verpackung und Folien
Spezialreihe für dünne, leichte empfindliche Teile (Plastiktüten, Flow‑Pack). Sehr dünne Lippe und innere Noppen verteilen den Unterdruck, um Verformung zu vermeiden. Para‑Mischung empfohlen für materialschonende Haftung.

• Beispiel‑Produktcodes: 011409, 0008240, 081409, 081410

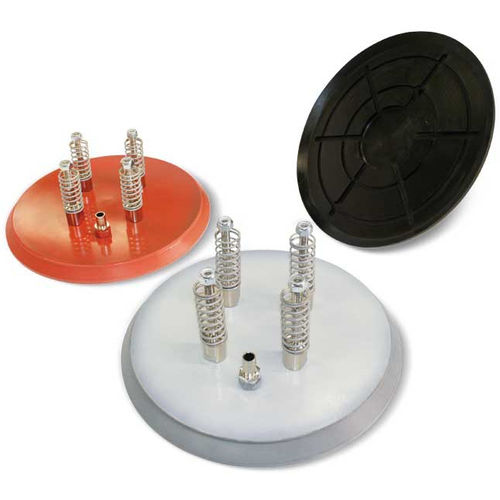

Runde flache und profilierte Sauggreifer
Für Holz/Platten, dünnes Glas, Marmor und Keramik. Tiefe, leicht geneigte Lippe und innere Rippen reduzieren das zu evakuierende Luftvolumen und verhindern Verschmieren. Kaltmontage auf eloxiertem Aluminium möglich; Sicherung durch Kontermutter.

• Beispiel‑Produktcodes: 017624, 019024, 0111024, 0115036

Vulkanisierte Träger‑Sauggreifer
Hauptsächlich in der Automobilindustrie für geprägte/gestanzte Bleche. Geschliffene Lippe für sofortigen Halt und dichten Abschluss; Träger aus verzinktem Stahl vulkanisiert auf dem Sauger. BENZ häufig für Ölbeständigkeit eingesetzt.

• Beispiel‑Produktcodes: 085040, 087540, 0810040, 0810050

Schaumstoff‑Sauggreifer (GERANIUM / NF)
Schaumstoff‑Sauger greifen sehr raue Oberflächen und behalten Elastizität über viele Zyklen. Mit selbstklebender Seite für schnelle Befestigung erhältlich. Temperaturbeispiele: GERANIUM (OF) -40 bis +80 °C; NF Neopren -20 bis +80 °C.

• Beispiel‑Produktcodes: 014215, 016415, 019215, 0008147

Vacupredator und Beutel/Sack‑Sauger
Für Greifen von Beuteln, Säcken und flexiblen Behältern. Eloxierter Aluminiumkörper mit innen geschlitzter Platte und Schaumdichtung, passt sich Falten an und verhindert Randverluste. Hubkraft wird für mindestens -75 kPa und Sicherheitsfaktor 3 berechnet.

• Beispiel‑Produktcodes: VP12OF1015, VP22OF1515, VP0612OF1015

VMG134 — Sauger für strukturierte Fliesen
Hochdichter Schaumgummi‑Sauger für strukturierte Fliesen, Anticorodal eloxierter Träger, selbstklebende Seite, vier Befestigungsbohrungen und zwei vakuumdichte Anschlüsse; Ausführungen in EPDM (SB), GERANIUM (OF) und NF erhältlich.

• Beispiel‑Produktcodes: 01134134, VMG134, 0008479

Faltenbalg, verstärkte Faltenbalg und Mehrfachfaltenbalg
Faltenbalgmodelle gleichen Höhenunterschiede aus und erlauben Greifen auf schiefen oder empfindlichen Oberflächen (Backwaren, Eier). Doppelte/verstärkte Bälge für schwere Verpackungen; als Kaltmontage oder vulkanisierte Ausführung erhältlich.

• Beispiel‑Produktcodes: 012030S, 013045S, 014055S, 015065S

Halterungen, Adapter und Zubehör
Breites Sortiment an Halterungen (vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl), Adaptern (GAS↔metrisch, NPT), Madenschrauben mit kalibriertem Loch, Anti‑Rutsch‑Trägern, Filtern und O‑Ringen. Halter sind profilgerecht geformt und bieten axiale Anschlüsse M/IG für Sauger und Befestigung.

• Beispiel‑Codes Zubehör: 000801, 000802, 000803, 000804, 0008215

Spezial‑ und anwendungsbezogene Sauger
Spezialformen lösen branchenspezifische Probleme: Eier‑Greifer, Sauger für Schleifscheiben, eng tolerierte Spannsauger für Glasverarbeitung, Bernoulli‑Sauger für empfindliche Folien/Halbleiter und kundenspezifische Lösungen.

Technische Merkmale / Spezifikationen

• Typen: flach, Balg, Faltenbalg, elliptisch, sternförmig (SV), MAXIGRIP, Vacupredator, Bernoulli, selbstverriegelnd, Spezialformen.
• Materialien/Mischungen: N (Naturkautschuk), A (ölbeständig), S (Silikon), BENZ, GERANIUM (OF), NF, SB u. a.
• Temperaturbeispiele: BENZ bis +170 °C; EPDM SB bis +130 °C; GERANIUM OF -40 bis +80 °C; NF Neopren -20 bis +80/100 °C.
• Montage: Kaltmontage ohne Kleber auf vernickeltem Messing/ eloxiertem Aluminium; vulkanisierte Halterungen bei speziellen Anwendungen; M8‑Option für kalibrierte Madenschrauben.
• Zubehör: Adapter (GAS↔metrisch, NPT), Madenschrauben mit kalibriertem Loch, Reduzierungen, Gelenkverbindungen, Edelstahlfilter, NBR‑O‑Ringe.
• Anwendungsbereiche: Automotive, Robotik, Glas/Marmor, Verpackung, Lebensmittel, Elektronik, Keramik, Metallbleche.
