Übersicht
Strukturierter Katalog von Vakuum‑Sauggreifern und Zubehör für industrielle Greif‑, Handhabungs‑ und Spannaufgaben. Produkte sind nach Familien gegliedert mit typischen Anwendungen, verfügbaren Gummimischungen, Abmessungen und Beispiel‑Artikelcodes.

Haupteigenschaften der Materialmischungen
Übersicht der eingesetzten Mischungen: Handelsname, internationale Abkürzung, Vor‑/Nachteile, Farbe, Einsatztemperatur, Härte, chemische Beständigkeit und Lebensmittel‑Eignung.

Sauggreifer mit Halterungen (kleine Durchmesser)
Typische Becherförmige Sauger für kleine Teile mit ebenen, leicht konkaven oder konvexen Flächen. Übliche Durchmesser 4–9 mm. Standardmischungen: Naturkautschuk (N), ölfester Gummi (A), Silikon (S). Kalt auf vernickelten Messinghalter kalzbar; Halter mit Außengewindezapfen. Einfacher Austausch als Ersatzteil.

Sauggreifer mit Halterungen (10–45 mm)
Breites Sortiment für kleine bis mittlere Teile. Durchmesser 10–45 mm. Mischungen N, A, S. Halter aus vernickeltem Messing oder eloxiertem Aluminium mit Gewindezapfen. Viele SKUs für Automatisierung.

Große Sauggreifer (85 mm)
Großdurchmesser‑Sauger (85 mm) in Standardmischungen mit eloxiertem Aluminiumhalter. Halter können M8‑Gewinde oder Einstellschrauben zur Reduktion der Saugsektion enthalten, um Zykluszeiten zu verkürzen.

Star Sauggreifer (SV‑Serie)
SV‑Serie für flache und flexible Teile (Kartoneinlagen, dünne Bleche). Sternförmige Auflagefläche mit internen Verstärkungssektoren: weiche Anpassungslippe kombiniert mit starrer Auflagefläche für Stabilität. Lieferbar mit männlichen oder weiblichen eloxierten Aluminiumhaltern.

Maxigrip cups
Für Roboter‑/Automotive‑Einsatz. Runde/elliptische, flache und balgförmige Ausführungen mit vulkanisiertem Halter. Flexible Außenlippe und innere Unterstützungsgeometrie zur Öl‑/Wasserableitung und zur Erhöhung der Reibung auf öligen oder nassen Flächen. Typische Mischung: BENZ (exklusiv) mit hoher Temperatur‑ und Ölbeständigkeit.

Saugnäpfe für Folien, Flow‑Pack und Verpackung
Spezielle Reihen für dünne, leichte oder empfindliche Objekte (Folien, Beutel). Sehr dünne Lippe und innere Noppen zur gleichmäßigen Verteilung des Unterdrucks, um Verformung zu vermeiden. Para‑Mischung empfohlen für schonende Haftung.

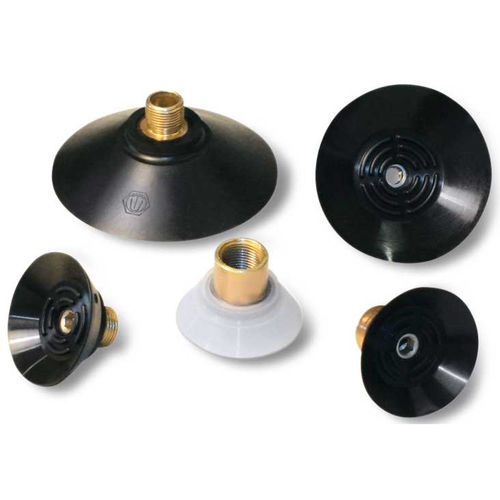

Runde flache Sauggreifer mit Halter
Für Holz-/Kunststoffplatten, dünnes Glas, Marmor und empfindliche Bleche. Niedrige, leicht geneigte Lippe und Innenrippen reduzieren Sogvolumen; kalt auf eloxierten Aluminiumhalter montierbar und mit Mutter gesichert.

VMG134 für strukturierte Fliesen
Für strukturierte Fliesen in Sortiermaschinen. Hochdichter Schaumgummi erhält Elastizität über viele Zyklen. Verfügbare Mischungen: EPDM (SB), GERANIUM (OF), NEOPREN (NF). Anticorodal eloxierter Halter mit vier Befestigungsbohrungen und zwei Vakuumanschlüssen, abgedichtet mit NBR‑O‑Ringen.

Sauggreifer mit vulkanisiertem Halter
Für geformte/gestanzte Bleche (Automotive). Abgeschliffene Lippe für sofortige Abdichtung. BENZ‑Mischung für Beständigkeit gegen chlorhaltige Umformöle. Verzinkter Stahlhalter vulkanisiert an der Saugerlippe.

Flache runde vulkanisierte Sauger (Schwerlast)
Zum Heben schwerer Lasten vertikal und horizontal. Labyrinth‑Kontaktfläche im selben Material zur Greifung dünner, fragiler Gläser und Marmor ohne Biegung. Manche Serien mit innerer vertikaler Lippe für sehr raue Oberflächen.

Schaumgummi‑Sauger
GERANIUM (OF) Schaumgummi für sehr raue Flächen bei Erhalt der Elastizität; selbstklebende Seite für schnellen Anbau. NF Neopren empfohlen für geölte Flächen.

Vacupredator
Für Beutel, Packungen und flexible Behälter. Eloxierter Aluminiumkörper mit geschlitzter Platte und Schaumdichtungsrand zur Anpassung an flexible Behälter und Vermeidung von Randverlusten des Vakuums. Auslegung z. B. für -75 kPa mit Sicherheitsfaktor 3.

Balg, verstärkte und mehrfache Balg‑Sauger
Mehrere Balgdesigns für Verpackung und Handhabung empfindlicher/irregulärer Objekte. Balge kompensieren Planitätsfehler und erlauben Greifen auf schrägen Flächen; geeignet für Eier, Backwaren und empfindliche Artikel.

Konische, ringförmige und elliptische Sauger
Konische Sauger für Zylinderprofile; ringförmige Sauger für Teile mit Mittelloch; elliptische Sauger für Kartons, Kisten und Profile, mit/ohne Halter.

Schaumgummiplatten und ‑streifen
OF Schaumgummiplatten/streifen mit selbstklebender Rückseite zur Anfertigung von Sonder‑Saugern; SB EPDM extra‑weich für OCTOPUS‑Systeme; NF Neopren‑Schaum geschlossen‑zellig für Ölbeständigkeit.

Halter, Adapter und Zubehör
Sortiment an Haltern (vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl), Adaptern (Gas↔NPT), Gewindestiften mit kalibriertem Loch, Reduzierungen und weiterem Befestigungszubehör.

Bernoulli‑Sauger und Sonderausführungen
Bernoulli‑Sauger für berührungslose Handhabung sehr empfindlicher Objekte (Halbleiter, Solarzellen, Folien). Viele Sonderformen und präzise Spann‑Sauger für spezifische Anwendungen erhältlich.

Eigenschaften / Technische Spezifikationen

• Standardmischungen: Naturkautschuk (N), ölfester Gummi (A), Silikon (S), BENZ, GERANIUM (OF), Neopren‑Schaum (NF), EPDM (SB)
• BENZ: Härte 60–75°Sh; Einsatztemperatur -40°C bis +170°C; beständig gegenüber chlorhaltigen Ölen, Abrieb und Wasser
• GERANIUM OF: -40°C bis +80°C; selbstklebend verfügbar
• NF Neopren: -20°C bis +100°C (typ.); geschlossen‑zellig, ölbeständig
• Halter/Anschlüsse: eloxiertes Aluminium, vernickeltes Messing, verzinkter Stahl; Auß/Innengewinde, M8‑Optionen, seitliche Vakuumanschlüsse
• Konstruktionsmerkmale: Noppen, Labyrinthe, Balge, Sternverstärkungen, Volumenreduktion, Ausgleich von Fluchtungsfehlern
• Zubehör: Gas↔NPT Adapter, Gewindereduzierungen, kalibrierte Gewindestifte, Antirotationsstifte, CAD‑Dokumentation
