Elliptisches Saugnapf Ventose

flachrundrechteckig

Produktübersicht
VUOTOTECNICA® Katalog mit Vakuum‑Sauggreifern und Zubehör für das Greifen, Handhaben und Spannen zahlreicher Werkstoffe und Formen. Enthält Becher‑, Flach‑, Faltenbalg‑, elliptische, rechteckige, Schaum‑ und Spezial‑Sauger sowie Halter, Adapter und Zubehör für industrielle Anwendungen (Verpackung, Glas, Automotive, Fliesen, Elektronik, Lebensmittel, allgemeine Industrie).

Haupteigenschaften

• Verschiedene Geometrien: Becher, Flach, Faltenbalg, verstärkte Bälge, Doppel/Multi‑Faltenbalg, Stern (SV‑Serie), MAXIGRIP, Kreisrand, rechteckige/elliptische Profile, labyrinth‑gefräste Flächen und Sonderprofile.
• Mischungen: Standard (N = Naturkautschuk, A = ölbeständig, S = Silikon) und Spezialmischungen (BENZ, GERANIUM OF Schaum, NF Neopren, EPDM SB) für spezifische Temperatur‑/Chemiebeständigkeit.
• Halter & Anschlussstücke: vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl, Anticorodal; Außengewinde‑/Innengewindebolzen, M8‑Bohrungen, seitliche Vakuumanschlüsse, AQ‑Flanschen und Adapter (GAS↔NPT, metrisch↔GAS).
• Typische Anwendungen: Handhabung von Glas, Marmor, Keramik, Blechen, lackierten Bauteilen, Verpackung (Flow‑Pack), Folien, Flaschen, Dosen, Lebensmitteln, strukturierten Fliesen und empfindlichen Substraten (Bernoulli für berührungslose Handhabung).

Ausgewählte Produktfamilien

• Sauggreifer mit Halterungen: klassische Becherformen in breitem Durchmesserbereich, Kaltmontage auf vernickeltem Messing oder eloxiertem Aluminium mit Gewindebolzen für schnellen Austausch.
• Vulkanisierte Halter: Sauger mit aufvulkanisiertem Metallhalter für schwere Anwendungen; BENZ‑Mischung für hohe Öl/Chlor‑Beständigkeit.
• Star Vacuum (SV‑Serie): sternförmige Auflage zur Verarbeitung flacher und flexibler Teile ohne Verformung; Befestigungen mit Auß/Innengewinde erhältlich.
• MAXIGRIP: für Robotik/Automotive; flach oder mit Balg, rund oder oval; BENZ‑Option für weiten Temperaturbereich und Öl/Wasser‑Beständigkeit.
• Sauger für Verpackung & Folien: sehr dünne Lippen und innere Zapfen zur gleichmäßigen Druckverteilung und Vermeidung von Verformungen; Para‑Gummi empfohlen für Plastik/Papier.
• Schaumgummi‑Sauger (GERANIUM, NF): Ausführungen für sehr raue/ungerade Oberflächen; selbstklebende Platten/Streifen zur Befestigung.
• Vacupredator: Sauger für Beutel und flexible Behälter mit geschlitzter Platte und Schaumdichtung zur Kompensation von Falten.
• VMG134 für strukturierte Fliesen: hochdichter Schaum‑Sauger mit Anticorodal‑Halter, doppelten Vakuumanschlüssen und selbstklebender Seite für strukturierte Oberflächen.
• Faltenbalg & Multi‑Balg: Anpassung an unregelmäßige Flächen, Ausgleich von Planitätsfehlern und Einzelsheet‑Handling in Verpackungslinien.
• Flach, Labyrinth & Kreisrand: für hohe Lasten, dünne empfindliche Platten und Bauteile mit Mittelbohrung (Scheiben, Riemenscheiben); Auswahl der Mischung nach Anwendung.
• Bernoulli‑Sauger: berührungslose Handhabung mittels Druckluft für sehr empfindliche/leichte Substrate (Wafer, Solarzellen, Folien).

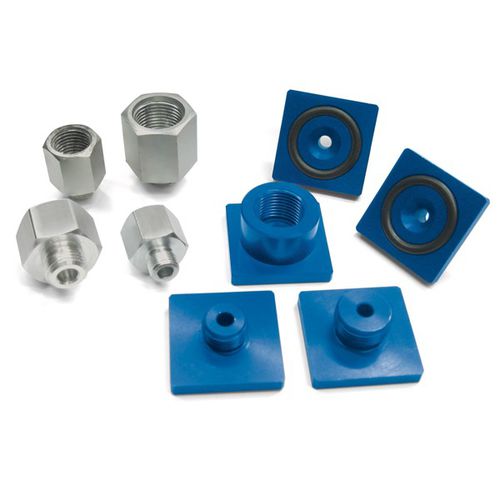

• Zubehör: umfangreiches Sortiment an Adaptern, Gewindereduzierungen, AQ‑Flanschen für Robotik, Filtern, O‑Ring‑Dichtungen und kalibrierten Madenschrauben zur Anpassung der Saugfläche.

Dokumentation
Technische PDF‑Datenblätter und CAD‑Zeichnungen verfügbar pro Produktfamilie (Abmessungen, Mischungsdaten, Produktcodes und Zubehörlisten).

Technische Daten

• Standardmischungen: N (Naturkautschuk), A (ölbeständig), S (Silikon).
• BENZ: Härte 60–75°Sh, Einsatztemperatur ca. -40°C bis +170°C, hohe Abrieb‑ und Ölbeständigkeit.
• Geranium OF: offenzellige Schaumstoffmischung, -40°C bis +80°C; NF Neopren: geschlossen, -20°C bis +80/100°C; EPDM SB: -40°C bis +130°C.
• Haltermaterialien: vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl, Anticorodal.
• Montage: Auß/Innengewindebolzen, M8‑Bohrungen für kalibrierte Madenschrauben, seitliche Vakuumanschlüsse; Adapter GAS↔NPT und AQ‑Flanschen zur Roboterintegration.
• Spezialfamilien: Bernoulli für berührungslose Handhabung, selbstverriegelnde Sauger, Spann‑Sauger mit ±0,05 mm Toleranz für Präzisions‑Glasbearbeitung.
