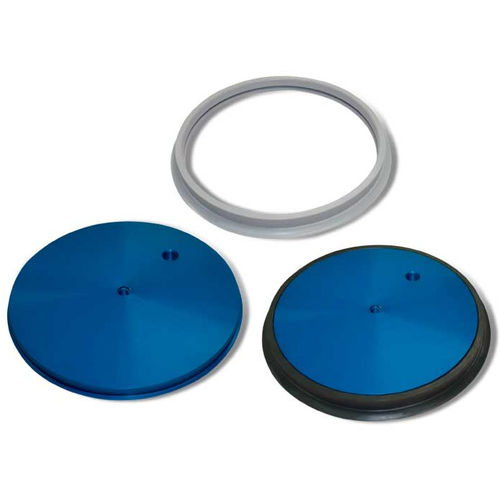

Runder Vakuum-Saugnapf 0122010A

flachSilikonGummi

Produktkategorie
Kategorie‑Seite mit Übersicht über Saugnapf‑Familien, Werkstoffmischungen, Montagevarianten und typische Anwendungen für industrielle Vakuum‑Handhabung. Auswahlfragebogen und technische PDF‑Downloads enthalten.

Materialmischungen

• Standardmischungen: Naturkautschuk (N), ölbeständiger Gummi (A), Silikon (S).
• Spezialmischungen: BENZ (chlor/ölbeständig; Härte 60–75°Sh), GERANIUM (OF) Schaum, NF Neopren‑Schaum, EPDM (SB) extra weich.

Produktgruppen

• Sauggreifer mit Halterungen (Ø 4–9 mm): klassische Becherform; kalt montierbar auf vernickeltem Messing; Beispiele: 010410, 010510…
• Sauggreifer mit Halterungen (Ø 10–45 mm): für größere Kleinteile; Messing‑ oder eloxierter Aluminium‑Halter.
• Große Sauggreifer (Ø 85 mm): eloxierte Aluminiumhalter; M8 Gewindeoption zur Reduktion des angesaugten Volumens.
• Star‑Sauggreifer (SV Serie): sternförmige Auflagefläche für flache/flexible Teile.
• MAXIGRIP: runde flache und Balgsauger in BENZ‑Mischung für ölige/feuchte Oberflächen; vulkanisierte Halter.
• Elliptische Maxigrip‑Sauger: flach/mit Balg für schmale Auflageflächen.
• Adapter & Zubehör: verzinkte Reduzierungen, AQ/MF Adapter, Gewinde‑Umsetzungen.
• Verpackungs‑Sauger: dünne Lippe, interne Nippel zur Vakuumverteilung; Para‑Mischung empfohlen.
• Schaumgummi‑Sauger und Platten (OF, SB, NF): selbstklebend für raue Flächen.
• Vacupredator und VMG134 für Beutel/strukturierte Fliesen; Bernoulli‑Sauger für berührungslose Handhabung.

Halterungen, Montage und Zubehör

• Halter: vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl; kalt montierbar oder vulkanisiert.
• Montageoptionen: Innen/Außengewinde‑zapfen, zentrale Gewindebohrungen (M8/M10), Seitenanschlüsse, federgedämpfte Halter, Anti‑Rotationsstifte.

Anwendungen

• Typische Einsatzbereiche: Glas, Marmor, Keramik, Holzplatten, Metallbleche (auch geölt), Verpackung (Flow‑Pack, Folien), Lebensmittel/Pharma (lebensmittelechte Mischungen vorhanden), Eier, Dosen, strukturierte Fliesen, Elektronik.

Downloads & technische Dokumente
Technische Datenblätter, Produktlisten, Zeichnungen, CAD‑Daten und Auswahl‑PDFs je Produktfamilie verfügbar.

Technische Spezifikationen

• Beispiel‑Temperaturbereiche und Härte: BENZ -40 bis +170 °C (60–75°Sh), GERANIUM OF -40 bis +80 °C, NF Neopren -20 bis +100 °C, SB (EPDM) -40 bis +130 °C.
• Formen: flach, Balg (einfach/doppelt), elliptisch, rechteckig, konkav, Kranz, Star, vulkanisierte Halter, Bernoulli berührungslos.
• Abdeckung: Durchmesser 4–85 mm und zahlreiche Sondergeometrien mit umfangreichen Produktcodes.
