Flacher Saugnapf SV20SR

Gummianodisiertes AluminiumVakuum

Produktbeschreibung

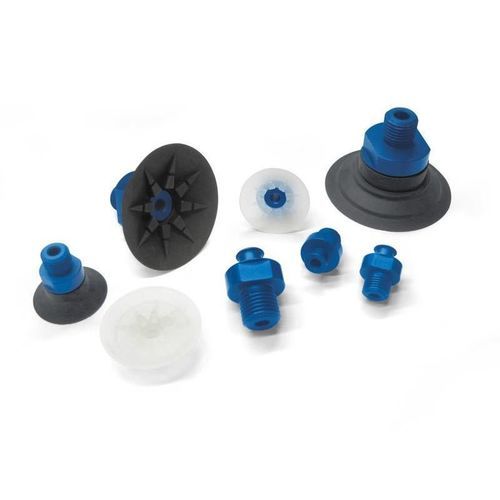

Die Saugnäpfe der Serie SV von STAR sind für das Handling flacher und flexibler Werkstücke (z. B. Kartonzwischenlagen, dünne Bleche) ohne Verformung ausgelegt. Innere Gummiverstärkungssektoren bilden eine sternförmige Auflagefläche und verbinden eine weiche flexible Dichtlippe für Oberflächenanpassung mit einer steiferen Auflagezone für Stabilität bei vertikalem und horizontalem Handling.

Anwendungsbereiche

• Pick-and-place von flachen oder flexiblen Bauteilen
• Verpackungsstraßen und Handhabung von Kartonschichten
• Handhabung von dünnen Blechen und empfindlichen Substraten

Montage / Befestigung

• Optionale, gewindete Metallhalter aus eloxiertem Aluminium
• Erhältlich mit Außen- (männlich) oder Innengewinde (weiblich) je nach Einsatz

Produktcodes und Varianten

• SV20SR, SV25SR, SV30SR, SV40SR, SV50SR
• 0008132, 0008133, 0008134, 0008135, 0008141, 0008142
• SV20, SV25, SV30, SV40, SV50
• SV20F, SV25F, SV30F, SV40F, SV50F

Charakteristiken / Technische Spezifikationen

• Serie: SV (STAR)
• Einsatzgebiet: Handhabung flacher und flexibler Werkstücke ohne Verformung
• Konstruktion: sternförmige Auflagefläche durch innere Gummiverstärkung
• Greifverhalten: weiche, flexible Dichtlippe für Oberflächenanpassung; Auflagefläche für Stabilität und Steifigkeit
• Ausführung: geeignet für vertikales und horizontales Handling
• Befestigung: gewindete Halter aus eloxiertem Aluminium (Außen- oder Innengewinde)
• Varianten: verschiedene Durchmesser und SR / F-Versionen verfügbar

Dokumentation
Technisches Datenblatt und CAD-Dateien auf Anfrage verfügbar.
