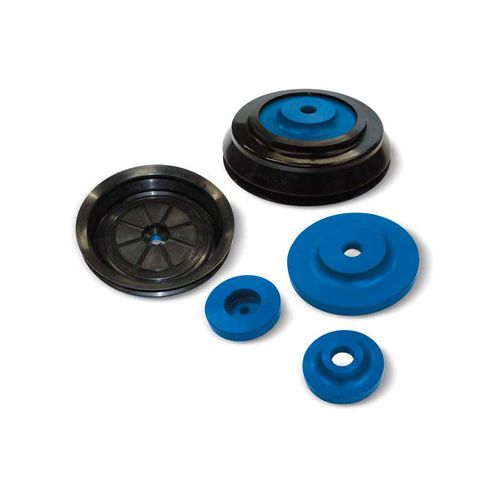

Balg-Saugnapf 0115055

rechteckigrundflach

Produktübersicht
Vuototecnica Sortiment an Vakuum-Sauggreifern zur Greif-, Handhabungs- und Spanntechnik von flachen, konkaven, konvexen, flexiblen und empfindlichen Werkstücken. Katalogfamilien: flache Runde, Balg-, elliptische, rechteckige, Kranz/Star, Schaumstoff, SV (Star), Maxigrip, Vacupredator, Bernoulli-Modelle sowie Halter, Adapter und Zubehör für Automatisierung und Verpackungslinien.

Haupteigenschaften der Gummimischungen

• Tabellarische Aufstellung der Mischungen mit Handelsbezeichnung, internationaler Abkürzung, Vuototecnica-Kennung, Vor-/Nachteilen, Farbe, Einsatztemperaturen, Härte, chem. Beständigkeit, Lebensmittelkonformität und typischen Anwendungsbeispielen.

Sauggreifer mit Halterungen (kleine Durchmesser)

• Tiefgezogene Sauggreifer für kleine Objekte mit ebenen oder leicht gekrümmten Flächen. Durchmesser 4–9 mm. Standardmischungen: Naturkautschuk (N), ölbeständiger Gummi (A), Silikon (S). Kalt montierbar auf vernickelten Messingträgern mit Außengewindebolzen für einfachen Austausch.
• Beispielcodes: 010410, 010510, 010610, 010707, 010810.

Sauggreifer mit Halterungen (10–45 mm)

• Typische Sauggreiferformen für 10–45 mm. Erhältlich in N, A, S. Kalt montierbar auf vernickeltem Messing oder eloxiertem Aluminium; Halterungen profilgerecht geformt, Befestigung über Außengewindebolzen. Spezialmischungen und andere Haltermaterialien auf Anfrage.
• Produktcodes je Serie für Ersatzteile und Bestellung vorhanden.

STAR Sauggreifer (SV-Serie)

• SV-Serie für das Handling flacher und flexibler Objekte ohne Verformung. Interne Verstärkungssektoren bilden eine sternförmige Auflagefläche, die weiche Lippe und starre Auflage kombiniert. Montage mit Außengewinde- oder Innengewinde-Halterungen aus eloxiertem Aluminium möglich.
• Modelle: SV20SR, SV25SR, SV30SR, SV40SR, SV50SR sowie SV20–SV50 Varianten.

Maxigrip Cups (rund, flach und balgförmig)

• Für Robotik/Automotive und Industrie: runde/ovale, flache und balgförmige Ausführungen; sehr flexible Außenlippe und internes Design zur Ableitung von Öl/Wasser für sicheren Halt auf geölten oder nassen Oberflächen.
• Hergestellt in BENZ-Mischung (Härte 60–75°Sh, -40 bis +170 °C), mit vulkanisiertem Halter; großes Zubehörprogramm und Sondermischungen auf Anfrage.

Maxigrip elliptische Sauggreifer

• Flache und balgförmige elliptische Sauggreifer für lange schmale Auflageflächen (Kartons, Profile, kleine Fliesen). Bälge passen sich nicht parallelen Greifebenen an und gleichen Unebenheiten aus.

Sauggreifer für Folien, Flowpacks und Verpackung

• Spezialreihe für dünne, leichte und empfindliche Materialien. Sehr dünne Lippe und innere Erhöhungen verteilen den Unterdruck und verhindern Verformungen oder Einsaugen dünner Materialien. Paragummi empfohlen für optimale Haftung und Materialschonung.

Runde flache Sauggreifer mit Halter

• Für Holz-/Kunststoffplatten, dünnes Glas, Marmor, empfindliche Bleche und Keramikfliesen. Flache, leicht geneigte Lippe; Innenentlastungen reduzieren angesaugte Luft und verhindern Verformung. Kalt montierbar auf eloxierten Aluminiumhaltern, gesichert durch Mutter; M8-Bohrung für Stellschraube zur Reduzierung des Saugvolumens möglich.

Sauggreifer für Getränkedosen (Beispiel)

• Profil zum Greifen von Dosen und glatten leicht rauen Oberflächen; Lippenform reduziert Luftvolumen für schnellere Aufnahme/Freisetzung. Kalt montierbar auf eloxierten Aluminiumhalter.

Sauggreifer für Keramikfliesen

• Dünne, weiche Lippe und Auflagefläche mit Rillen für festen Halt auf sehr rauen Flächen wie Keramik, Glas und Marmor. Kalt montierbar auf eloxierten Aluminiumhaltern.

Sauggreifer mit vulkanisiertem Halter

• Entwickelt für geformte oder tiefgezogene Bleche (Automobil). Geschliffene Lippe für sofortige Abdichtung; BENZ-Mischung für Beständigkeit gegenüber chlorhaltigen Ölen. Verzinkter Stahlhalter vulkanisiert auf der Sauggreiferwulst.

Flache runde Sauggreifer vulkanisiert (heavy-duty)

• Auf Stahlhalter vulkanisiert, Labyrinth-Auflagefläche zum Greifen zerbrechlicher Glas- und Marmorplatten; in einigen Serien innenliegende Vertikallippe für extrem raue Oberflächen.

Schaumgummi-Sauggreifer (GERANIUM / OF / NF)

• Schaumgummi-Modelle aus GERANIUM (OF) für raue/unausgeglichene Oberflächen; klebende Seite für schnellen Halt am Halter. NF-Neopren empfohlen für ölhaltige Oberflächen. Temperaturbereiche: OF -40 bis +80 °C; NF -20 bis +80 °C. Halter in eloxiertem Aluminium; größere Abmessungen können seitliche Gewindebohrung für Vakuumanschluss haben.

Vacupredator (Tüten, Beutel, flexible Behälter)

• Für Beutel und flexible Behälter; eloxierte Aluminiumplatte mit Schlitz und spezieller Schaumdichtung zur Vermeidung von Randleckagen. Hebekraft berechnet bei -75 kPa Vakuum mit Sicherheitsfaktor 3.

VMG134 für strukturierte Fliesen

• Für strukturierte Fliesen: hochdichtes Schaumgummi in EPDM (SB) -40 bis +130 °C, GERANIUM (OF) -40 bis +80 °C, NF-Neopren -20 bis +80 °C. Selbstklebende Seite, Anticorodal eloxierter Halter mit 4 Bohrungen und 2 vakuumdichten Anschlüssen mit NBR-O-Ringen. Austauschbare Schaumeinlage.

Faltenbalg- und verstärkte Balg-Sauggreifer (Packaging)

• Bälge kompensieren Planabweichungen und passen sich geneigten Oberflächen an; spezielle Lebensmittelmischungen für Verpackungslinien verfügbar. Eierspezifische Bälge mit sehr dünner Lippe für schonende Aufnahme; verstärkte Bälge vermeiden Anhaftungen.

Sauggreifer mit ein oder zwei Bälgen und vulkanisiertem Halter (heavy duty)

• Balgversionen falten sich beim Greifen zusammen, heben die Last leicht an und vermeiden Festklebungen; erhältlich mit M/Gewinden, vulkanisierten Haltern oder sechskantigen Haltern mit M8-Stellschraubenbohrung.

Spezialausführungen und Zubehör

• Viele kundenspezifische Formen für spezielle Greifaufgaben: CDs, Etiketten, Folien, Pralinen, Fliesen, kleine Metall-/Kunststoffteile usw. Halter und Adapter in vernickeltem Messing, verzinktem Stahl oder eloxiertem Aluminium; Gas–NPT-Adapter und Gewindereduzierungen verfügbar.

Bernoulli Sauggreifer

• Für berührungslose Handhabung empfindlicher Teile (Wafer, Siliciumscheiben, Solarzellen, Folien). Aluminiumgehäuse, Edelstahl-Schubscheibe, antistatische Silikonabstandshalter, axiale/radiale Luftanschlüsse und Schnellkupplung sind im Lieferumfang.

Halter, Adapter und Zubehör

• Breites Sortiment an Haltern (vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl), Gewindeschrauben mit kalibriertem Loch zur Reduktion der Saugluftfläche, Gas–NPT-Adapter, Kupplungen, Gelenke und Antidrehhalter. Viele Halter sind kalt montierbar und passen exakt zu den Innenformen der Sauggreifer.

Dokumentation

• Für jede Produktgruppe stehen Katalogseiten und PDF-Datenblätter mit Maßtabellen, Mischentabellen, Produktcodes und technischen Zeichnungen zur Verfügung; CAD-Dateien auf Anfrage.

Technische Merkmale / Spezifikationen

• Materialien: Naturkautschuk (N), ölbeständiger Gummi (A), Silikon (S), BENZ, GERANIUM (OF), NF Neopren, EPDM (SB).
• Temperaturbereiche: z. B. BENZ bis -40 bis +170 °C; GERANIUM OF -40 bis +80 °C; NF -20 bis +80/100 °C; EPDM SB -40 bis +130 °C.
• Härtebereiche: z. B. BENZ 60–75°Sh.
• Formen: rund (flach, tiefschale), elliptisch, rechteckig, konkav, balgförmig, sternförmig, Bernoulli (berührungsfrei), Spezialformen.
• Montage: kalt montierbar auf vernickeltem Messing oder eloxiertem Aluminium; vulkanisierte Halter; Halter mit Außengewinde/Innengewinde, M8-Bohrungen für Stellschrauben mit kalibriertem Loch.
• Funktionen: reduzierte angesaugte Luftvolumen durch Innenentlastungen, spezielle Reliefs für erhöhten Reibungskoeffizienten, selbstklebende Schaumgummi-Seite für schnelle Befestigung, doppelte Bälge für schwere Verpackungen, Bernoulli-Prinzip für berührungslose Handhabung.
• Zubehör: Adapter (Gas↔NPT), Gewindestifte mit kalibriertem Loch, Reduzierungen, Kupplungen, positionierbare Gelenke, Schnellkupplungen, Filter, Antiverdrehvorrichtungen.
