Balg-Saugnapf VMG134

ovalrechteckigkreisförmig

Übersicht
Kategorie von Vakuum-Sauggreifern in vielen Ausführungen für unterschiedliche Anwendungen: flache, elliptische, runde, rechteckige, konvexe/konkave, Faltenbalg-, Moosgummi- und Spezial-Sauggreifer; Halterungen, Adapter, Gewindestifte und Zubehör. Die Seite listet Produktreihen, Eigenschaften der Gummimischungen und ein umfangreiches PDF-Downloadangebot.

Haupteigenschaften der Materialmischungen
Eine Tabelle mit den Eigenschaften der bei Sauggreifern verwendeten Kautschukmischungen: Handelsbezeichnung, internationale Abkürzung, Vuototecnica-Akronym, positive/negative Eigenschaften, Farbe, Betriebstemperatur, Härte, chemische Beständigkeit, Lebensmittelstandards und Anwendungsbeispiele. (PDF: Seiten 31_33)

Sauggreifer Fragebogen
Formular zur Ermittlung der Eigenschaften der zu greifenden Last zwecks Dimensionierung der Greifsysteme. (PDF: 1.149_1.150)

Sauggreifer mit zugehörigen Halterungen – kleine Durchmesser (4–9 mm)
Typische Saugerform, geeignet für kleine Gegenstände mit ebener oder leicht konvex/konkav Oberfläche. Verfügbare Mischungen: Naturkautschuk N, ölbeständiger Gummi A, Silikon S. Kaltmontage auf vernickeltem Messingträger möglich; Halterung mit Außengewindebolzen. Austausch durch Angabe des Sauggreifer-Codes. Produktcodes: 010410 010510 010610 010707 010810 010907S 000801 000802 080410 ... (PDF: 1.01)

Sauggreifer mit zugehörigen Halterungen – mittlere Durchmesser (10–45 mm)
Ähnliche Eigenschaften wie oben, Durchmesser 10–45 mm. Montage auf vernickeltem Messingträger oder eloxiertem Aluminium. Produktcodes: 011010 011210 011510 011810 012010 012210 ... (PDF: 1.02_1.05)

Sauggreifer mit zugehörigen Halterungen – große Durchmesser (z. B. 85 mm)
Für größere Lasten, Halterungen mit M8-Gewindeoption zur Reduzierung des eingesaugten Luftvolumens; austauschbare Sauggreifer in gewünschten Mischungen. Produktcodes: 018510 000828 0008136 ... (PDF: 1.06_1.07)

Sauggreifer STAR (SV series)
Sternförmige Auflagefläche mit gummiverstärkten Abschnitten für flache und biegsame Gegenstände (z. B. Kartonzwischenlagen, dünne Bleche). Kombiniert weiche Greiflippe mit einer steifen Auflagefläche für Stabilität. Metallhalterungen aus eloxiertem Aluminium möglich. Produktcodes: SV20SR SV25SR SV30SR SV40SR SV50SR SV20 SV25 SV30 ... (PDF: 1.08_1.09)

Maxigrip Cups (runde, flache und Faltenbalg-Sauggreifer)
Entwickelt für Robotik/Automotive, runde/elliptische Formen, hohe Flexibilität der Lippe, spezielle innere Auflagefläche für hohe Reibung (z. B. auf geölten Blechen oder nassen Glas-/Marmorplatten). Standardmischung BENZ: Härte 60÷75°Sh, Betriebstemperatur -40 bis +170 °C, schmutzabweisend, gute Abrieb- und Ölbeständigkeit. Zubehör: Reduzierungen, Kupplungen, Adapter, drehbare Gelenke. Produktcodes: VRP40A VRP50A VRP60A VRP80A VRP100A VRP125A VRS40 ... (PDF: 1.10, 1.11)

Adapter und Zubehör für Maxigrip Cups
Adapter aus verzinktem Stahl zur Anpassung von Gewinden (Gas↔metrisch, AG↔IG), sechseckiger Sitz für einfaches Anschrauben. Umfangreiches Zubehör zur Montage. Produktcodes: 0008215 0008216 ... (PDF: 1.12, 1.13)

Saugnäpfe für das Greifen von Kunststofffolien, Flowpacks und Verpackungen
Speziell dünne Lippe, innere Dübel zur Druckverteilung (verhindern Verformung sehr dünner Materialien). Empfehlung der Paragummi-Mischung für beste Haftung und Materialschonung. Produktcodes: 011409 0008239 0008240 081409 081409F ... (PDF: 1.14_1.16)

Runde flache Sauggreifer mit Halterungen (verschiedene Typen)
Allzweck-Sauggreifer für Holz-, Kunststoff-, Glas-, Marmor- und Keramikplatten; geneigte, stabile Lippe, interne Entlastungen (Reduzierung des Luftvolumens, Vermeidung von Verformung). Austausch als Ersatzteil per Code möglich. Produktcodes: 017624 019024 0111024 ... (PDF: 1.17–1.20)

Moosgummi-Sauggreifer (GERANIO) & Neopren-Schaumgummi (NF)
Moosgummi („GERANIO“) mit selbstklebender Seite für unregelmäßige/raue Oberflächen; temperaturbereich z. B. -40 bis +80 °C (OF). Neoprenschaumgummi NF empfohlen bei geölten Flächen, Arbeitstemperatur -20 bis +80 °C. Produktcodes: 014215 016415 019215 0008147 ... (PDF: 1.25_1.27)

VACUPREDATOR – Sauggreifer für Umschläge, Verpackungen und flexible Behälter
Hergestellt aus eloxiertem Aluminium mit innen geschlitzter Platte und schwammiger Gummidichtung zur Anpassung an flexible Behälter; ausgelegt auf Mindestvakuum -75 kPa und berechnete Hubkraft mit Sicherheitsfaktor 3. Produktcodes: VP12OF1015 VP22OF1515 VP0612OF1015 ... (PDF: 1.28_1.29)

Spezialtypen

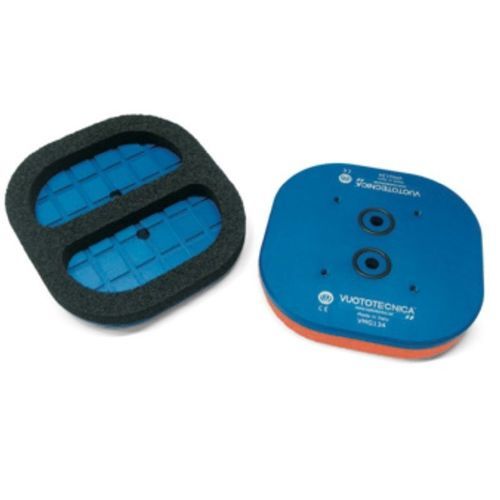

• VMG134: Sauggreifer für strukturierte Fliesen (hochdichter Schwammgummi; Mischungen: EPDM SB, Geranio OF, Neopren NF; selbstklebende Seite; Halterung aus eloxiertem Anticorodal). (PDF: 1.30)
• Bernoulli-Sauggreifer: berührungslose Greiflösung für empfindliche Objekte (Solarzellen, Wafer, Folien). Produktcodes: BEC20 BEC30 BEC40 BEC60. (PDF: 1.144_1.147)
• Selbstverriegelnde Sauggreifer: halten Vakuum ohne externe Vakuumquelle, Entriegelung durch leichtes Anheben; empfohlen für glatte, undurchlässige Oberflächen. (PDF: 1.137_1.138)

Halterungen, Adapter & Zubehör
Große Auswahl an Halterungen (vernickeltes Messing, eloxiertes Aluminium), Gewindestifte mit kalibriertem Loch (Reduzierung des Saugabschnitts), Gas↔NPT-Adapter, diverse Montageadapter und Spezialhalter. Umfangreiche Listen mit kompatiblen Sauggreifercodes für jede Halterung. (PDF: 1.110_1.133, 1.135_1.136)

Downloads (Produktfamiliendokumente)
Für nahezu jede aufgeführte Produktgruppe steht ein PDF mit technischen Daten, Produktcodes und Spezifikationen zur Verfügung (siehe URL-Liste in der Produktseite).

Merkmale / Spezifikationen techn. (Zusammenfassung)

• Marke: Vuototecnica®
• Produktfamilie: Vakuum-Sauggreifer – viele Bauformen (rund, elliptisch, rechteckig, Faltenbalg, Moosgummi, Star, Bernoulli, Vacupredator, Spezialformen)
• Standardmischungen: Naturkautschuk (N), ölbeständiger Gummi (A), Silikon (S), BENZ (exklusiv für MAXIGRIP), Paragummi, GERANIO (Moosgummi), Neopren NF, EPDM (SB)
• Temperaturbereiche (beispielhaft): BENZ -40°C bis +170°C; GERANIO OF -40°C bis +80°C; Neopren NF -20°C bis +80°C; EPDM SB -40°C bis +130°C
• Härte BENZ-Beispiele: 60÷75°Sh
• Montage: Kaltmontage auf vernickeltem Messing- oder eloxiertem Aluminiumträger; vulkanisierte Halterungen; Halterungen mit Außengewinde/Innengewinde, M8-Gewindeoptionen, Gas- und NPT-Anschlüsse
• Spezialfunktionen: innere Dübel zur Druckverteilung (dünne Folien), Reliefs zur Erhöhung der Reibungsfläche, doppelte Bälge für schwere Verpackungen, selbstklebende Seiten für Moosgummi-Varianten
• Sicherheits-/Betriebsangaben: für einige Anwendungen (z. B. Vacupredator) Bemessung auf Mindestvakuum -75 kPa und Sicherheitsfaktor 3
• Austausch/Reparatur: Sauggreifer als Ersatzteil durch Produktcode bestellbar; viele Sondermischungen auf Anfrage und bei Mindestmengen
