Übersicht
Industrielles Sortiment von Vakuum‑Sauggreifern für automatisierte Greifsysteme: flach, Faltenbalg, elliptisch, becherförmig, Schaumstofftypen und Bernoulli‑Lösungen. Verfügbar mit Kaltmontage‑Haltern oder vulkanisierten Halterungen zur Integration in Robotergreifer und Pick‑and‑Place‑Systeme.

Materialien & Mischungen
Standard‑ und Spezialmischungen mit definierten Temperatur‑ und Beständigkeitsbereichen: Naturkautschuk (N), ölbeständige Gummimischung (A), Silikon (S), BENZ (hohe Chlor/Öl‑Beständigkeit), Schaumtypen (GERANIUM/OF, NF Neopren, SB EPDM). Mischung nach Oberfläche, Ölbelastung und Temperatur wählen.

Typen — kleine Durchmesser (4–9 mm)
Typische Bechermform für kleine Teile und leicht konvexe/konkave Flächen; kalt montierbar auf vernickeltem Messing oder eloxiertem Aluminium. Austauschbar durch Bestellung der gewünschten Mischungs‑Ventouse.

• Beispielcodes: 010410, 010510, 010610, 010707

Typen — mittlere Durchmesser (10–45 mm)
Ähnliche Funktionalität für größere Teile; Träger üblicherweise aus vernickeltem Messing oder eloxiertem Aluminium; Außengewinde/Innengewinde zur Befestigung an Automaten.

• Beispielcodes: 011010, 011510, 012210, 014515

Große Sauger (≈85 mm)
Großflächige Sauger für die Handhabung von Platten (Glas, Marmor, Holz). Träger geformt zur Aufnahme der Sauger, optionaler Madenschraubenanschlag zur Volumenreduzierung.

• Beispielcodes: 018510, 088510, 0008136

Star‑Sauger (SV‑Serie)
Innenverstärkungen in sternförmiger Gliederung zur deformationarmen Handhabung flacher, flexibler Objekte (Karton, dünne Bleche): weiche, anpassungsfähige Lippe kombiniert mit verstärkten Auflagebereichen. Erhältlich mit Innen‑/Außengewinde am Halter.

• Beispielcodes: SV20SR, SV25SR, SV30SR, SV40SR

Maxigrip — rund, flach & Faltenbalg
Für hohen Reibwert auf öligen oder nassen Oberflächen (Robotik/Automotive). Vulkanisierter Halter; BENZ‑Mischung Standard (60–75°Sh; −40 bis +170 °C) mit guter Abrieb‑, Wasser‑ und Ölbeständigkeit.

• Beispielcodes: VRP40A, VRP60A, VRS80, VRS100

Maxigrip — elliptisch
Elliptische flache und Faltenbalg‑Sauger für lange, schmale Flächen (Karton, Profile, kleine Fliesen); Balgen gleichen nicht‑senkrechte Greifebenen aus.

• Beispielcodes: VEP3060, VEP50100, VES4080

Adapter & Zubehör für Maxigrip
Verzinkte Stahl‑Reduzierungen, AQ‑Adapter aus Aluminium mit quadratischer Flansch und integriertem Dichtelement für Roboteranwendungen; schnelle Gewindeanpassung (Gas ↔ metrisch, NPT) und kalibrierte Gewindebolzen zur Reduktion der Saugfläche.

• Adaptercodes: 0008215, 0008216, 0008220

Verpackungs‑ und Foliengreifer
Serien für dünne, leichte und empfindliche Materialien (Kunststoffbeutel, Flowpacks): sehr dünne Lippe und innere Nocken zur gleichmäßigen Unterdruckverteilung und Vermeidung von Verformung. Para‑Mischung empfohlen.

• Beispielcodes: 011409, 081409F, 011410

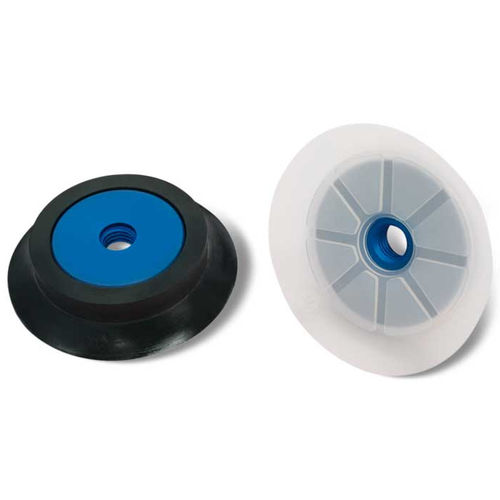

Runde Flachsauger mit Halter
Niedrige, leicht geneigte Lippe und innere Rippen zur Volumenreduktion und Verformungsbegrenzung; kalt montierbar auf eloxiertem Aluminiumträger und mit Sicherungsmutter verriegelbar — geeignet für Platten, dünnes Glas und Fliesen.

• Beispielcodes: 017624, 0111024, 0008112

Schaumstoff‑Sauger & Sonderserien
Schaumgummimischungen (GERANIUM/OF, NF Neopren, SB EPDM) für sehr raue oder unregelmäßige Oberflächen; selbstklebende Seite für schnelle Montage. Schaumdichte und Mischung je nach Oberfläche und Temperatur auswählen.

• Beispielcodes: LGS10OF, LGS20OF, LGS10SB

Vacupredator (flexible Behälter)
Für Beutel, Packs und flexible Behälter: eloxierter Aluminiumkörper mit geschlitzter Platte und Schaumdichtring zur Anpassung an Falten und Vermeidung von Leckagen. Hubkraftberechnung bei Vakuum ≥ −75 kPa und Sicherheitsfaktor 3.

• Beispielcodes: VP12OF1015, VP22OF1515

VMG134 für strukturierte Fliesen
Hochdichte Schaumgummimischung behält Elastizität nach vielen Zyklen; erhältlich in EPDM (SB), GERANIUM (OF) und NF Neopren; selbstklebende Seite und Anticorodal eloxierter Träger mit Befestigungsbohrungen und abgedichteten Vakuumanschlüssen.

• Beispielcodes: VMG134, 01134134

Vulkanisierte Sauger auf Halter (Schwerlast / Automotive)
Sauger vulkanisiert auf verzinkten Stahl‑ oder Aluminiumhaltern für hohe Lasten und Umformprozesse. BENZ‑Mischung empfohlen wegen Öl‑/Chlor‑Beständigkeit; viele Varianten mit zentralen/seitlichen Anschlüssen und Dämpfungsfedern.

• Beispielcodes: 085040, 087540, 0810040

Spezialformen & Bernoulli
Breites Sortiment an Formen (Ring, rechteckig, konkav, verstärkter Balgen, Doppelbalgen) zur Lösung spezifischer Greifprobleme; Bernoulli‑Sauger für berührungslose Handhabung empfindlicher Teile (Platten, Folien, Solarzellen).

• Vertreter‑Codes: 012406S, 013106S, BEC20, BEC40

Dokumente & Support
Technische Datenblätter und Katalog‑PDFs verfügbar pro Serie mit Maßtabellen, Mischungs‑Empfehlungen und Listen der Referenzen.

Technische Spezifikationen

• Standardmischungen: Naturkautschuk (N), ölbeständiger Gummi (A), Silikon (S).
• Spezialmischungen: BENZ (60–75°Sh; −40 → +170 °C), GERANIUM (OF Schaum −40 → +80 °C), NF Neopren (−20 → +80 °C), SB EPDM (−40 → +130 °C).
• Halter: vernickeltes Messing, eloxiertes Aluminium, verzinkter Stahl; Kaltmontage oder vulkanisiert; Außengewinde/Innengewinde, M8/M10, Seitenanschlüsse.
• Designmerkmale: innere Rippen zur Volumenreduzierung, Labyrinthflächen für besseren Halt, selbstklebende Schaumseiten, Balgen zur Anpassung und schnellen Freigabe.
• Anwendungen: Glas, Marmor, Keramik, Blech, Kunststofffolie, Verpackung, empfindliche Halbleiter, strukturierte Fliesen, Flaschen und Rohre.
