DC/DC-Wandler / mit hoher Leistungsdichte DCM®

gesteuertisoliertauf Rahmen

Produktübersicht

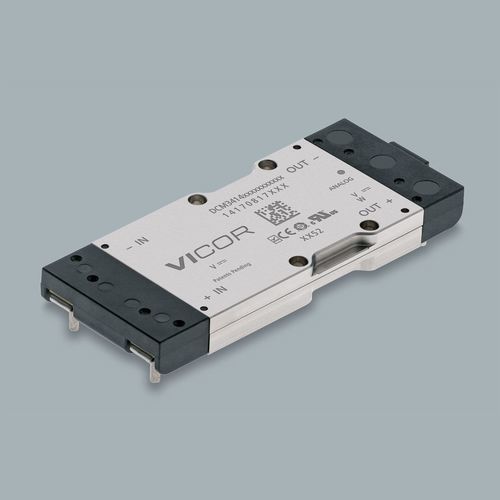

Das DCM3414B50M17C2M05 ist ein DCM® DC-DC-Wandler-Modul im 3414 VIA-Gehäuse (3,38 x 1,4 x 0,37 in / 85,93 x 35,54 x 9,4 mm). Es liefert eine isolierte, geregelte Ausgangsleistung bis 320 W und ist für hohe Leistungsdichte sowie zuverlässigen Betrieb in rauen Umgebungen ausgelegt. Montage-, Steuerungs- und Grade-Optionen erleichtern die Systemintegration.

Wesentliche Spezifikationen (Zusammenfassung)

• Eingangsspannung: 28 V nominal
• Ausgangsspannung: 15 V nominal
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA (85,93 x 35,54 x 9,4 mm)

Produktmerkmale

• Ausgangsüberspannungsschutz (OVP)
• Hohe Effizienz und Leistungsdichte
• Robustes Gehäuse für raue Umgebungen
• Integrierte EMI- und Transientenfilterung
• Eingangsspannungs-Unterbrechungsschutz (UVLO)
• Übertemperaturschutz (OTP)
• Montageoptionen: Chassis-Montage oder Leiterplattenmontage (kurz/lang Pin)

Preise (MSRP)
Menge | MSRP (USD)
1+ | $850.62
10+ | $675.82
25+ | $616.70
100+ | $578.42

Referenzmaterialien (verfügbar)

• Datasheet (DCM3414-Serie)
• Application Notes: AN:029, AN:030, AN:035, AN:039, AN401
• Thermisches Management und Montagehinweise
• Mechanische Zeichnungen und 3D-Modelle
• Sicherheitszulassungen und Zertifikate für die 3414 VIA-Familie

Bestellung & Verfügbarkeit
Teilenummer: DCM3414B50M17C2M05. Typische Lieferzeit: 40 Wochen. Mindestbestellmenge: 1. Beispielhafter Distributor-Lagerbestand: Mouser 10, Digi-Key 4, Arrow 0, Avnet 0.

Technische Daten

• Produktfamilie: DCM®
• Typ: Isolierter, geregelter DC-DC-Wandler
• Gehäusemaße: 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm)
• Eingangsspannung: 28 V (nominal)
• Ausgangsspannung: 15 V (nominal)
• Ausgangsleistung: 320 W
• Montagearten: Board Mount (kurz/lang Pin), Chassis Mount (Lug)
• Produktgrade: M (-55°C bis 125°C), T (-40°C bis 125°C), C (-20°C bis 125°C)
• Steuerschnittstelle: Analog
• Schutzfunktionen: OVP, UVLO, OTP, integrierte EMI-/Transientenfilterung
• MOQ: 1 • Typische Lieferzeit: 40 Wochen
