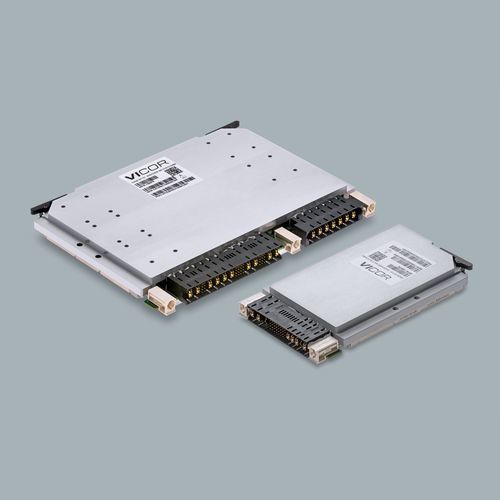

3U-Stromversorgung VITA 62

AC/DC

Übersicht
Diese MIL‑COTS Netzteile sind für 3U‑ und 6U‑OpenVPX‑Systeme ausgelegt. Umweltfest, leitungsgekühlt und einsatzfähig mit nominalen Eingangsspannungen 28V DC oder 270V DC. Standard‑VITA‑62‑Ausgangsspannungen von 3,3V bis 12V. 3U‑Modelle liefern bis zu 600W; 6U‑Modelle bis zu 1000W. Individuelle Ausgangsspannungen und Leistungsstufen auf Anfrage verfügbar. Die Produktfamilie ist vollständig nach MIL‑STD 461G und MIL‑STD 704F getestet. Varianten mit 28V‑Eingang erfüllen zusätzlich MIL‑1275E.

Funktionen und Vorteile

• Skalierbares, OpenVPX‑konformes Formfaktor (3U und 6U)
• Betrieb von nominalen 28V DC oder 270V DC Eingängen
• Standardausgänge von 3,3V bis 12V
• 3U bis zu 600W, 6U bis zu 1000W
• Leitungsgekühlt für raue Umgebungen
• Schutzfunktionen: Überstrom, Überspannung, Übertemperatur
• Militärische Normkonformität: MIL‑STD 704F, 461G, 810G, 1275E (28V‑Varianten)
• Keine Elektrolytkondensatoren (verbesserte Zuverlässigkeit)
• Parallelschaltbare Ausgangskonfigurationen verfügbar

Produktfamilie — Beispiel‑Teilenummern (Matrix)
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

Ressourcen & Designunterstützung (Beispiele)

• Evaluierungsboard: Part Number VIT3UDCTEST01; User Guide UG‑801 – VITA62 3U Evaluation Board
• Anwendungsnoten: AN:801 – Parallel Operation; AN:803 – I²C Communication for 28V Input VITA 62
• Datasheets für Familien‑Teilenummern und Konfigurationen (mehrere Datasheets pro Variante)
• Case Study: VITA 62 erhöht vorhandene Leistungsanforderungen für ein in einer Flugzeug‑Pod montiertes Netzteil

Technische Spezifikationen

• Nenn‑Eingangsspannungen: 28 V DC oder 270 V DC (variantenabhängig)
• Standardausgangsspannungen: 3,3 V bis 12 V
• Leistungsangaben: 3U‑Modelle bis zu 600 W; 6U‑Modelle bis zu 1000 W
• Kühlung: Leitungsgekühlt (für raue/thermisch eingeschränkte Umgebungen)
• Schutzfunktionen: Überstrom, Überspannung, Übertemperatur
• Ausgangskonfigurationen: Parallelschaltbare Ausgänge unterstützt
• Militärische/getestete Standards: MIL‑STD 704F, MIL‑STD 461G, MIL‑STD 810G; 28V‑Varianten entsprechen MIL‑1275E
• Konformalbeschichtung: Optionen verfügbar (Coated, Coated + Au‑plated connector)
• Evaluierungshardware: 3U Evaluierungsboard und Benutzerhandbuch verfügbar
