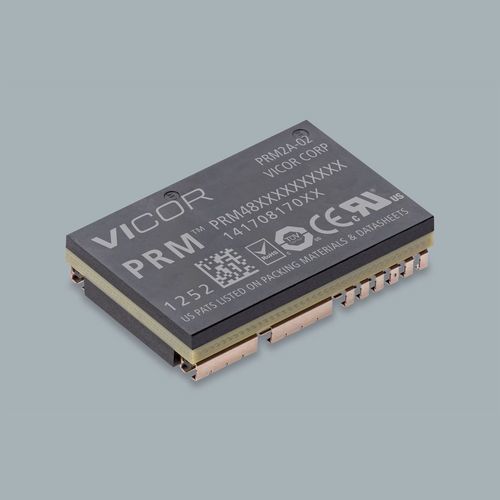

Gesteuerter DC/DC-Wandler PRM®

für TelekomausrüstungEinfachausgangFlach

Übersicht
Der Full-Chip PRM® Regler (MPRM48NF480M500A00) ist ein ZVS Buck-Boost-Regler in einem flachen FULL ChiP-Gehäuse. Typische Gehäusemaße: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm. Nenn-Eingangsspannung: 48 V. Nenn-Ausgangsspannung: 48 V. Ausgangsleistung: 500 W. Entwickelt für pick & place SMD-Fertigung mit Optionen für Surface-Mount oder Through-Hole. Entspricht MIL-STD-1275 und MIL-STD-704.

Produkteigenschaften

• ZVS Buck-Boost-Regler
• Hohe Effizienz
• Hohe Leistungsdichte
• Schaltfrequenz ≈ 1 MHz
• Sehr flache Bauhöhe
• Pick & place / SMD-kompatibel
• Surface-Mount oder Through-Hole Gehäuse (FULL ChiP)
• Mischbetrieb full- und half-chip möglich
• Entspricht MIL-STD-1275 und MIL-STD-704

Wichtige Parameter
Teilenummer: MPRM48NF480M500A00
Eingangsspannung: 48 V
Ausgangsspannung: 48 V
Ausgangsleistung: 500 W
Gehäuse: FULL ChiP (typ. 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm)
Lieferzeit: 40 Wochen
Mindestbestellmenge: 25

Preisgestaltung (MSRP)
Menge | MSRP (USD)
25+ | $459.77
100+ | $431.24

Montage- und Qualitätsoptionen

• Montageart: J-Lead (ausgewählt) oder Through Hole
• Produktklasse: M = -55°C bis 125°C

Lagerbestand bei Distributoren (laut Seite)

• Digi-Key: 2
• Arrow: 0
• Avnet: 0
• Mouser: 0

Referenzmaterialien

• Data Sheet
• Evaluation Board User Guide
• Application Notes (z. B. AN:005 PCB-Layout; AN:009 SMT J-Lead Lötung; AN:022 MIL EMI/Transient)
• Sicherheitsfreigaben und Zertifikate (cURus, cTÜVus, CE / Low Voltage & RoHS, CB)
• Mechanische Zeichnungen und 3D-Modelle für FULL ChiP mit J-Lead

Hinweise
Produkt wird als konfigurierbare PRM-Reglervariante in der MIL-COTS PRM-Familie angeboten. Evaluationsboard referenziert: MPRD48NF480M500A00.

Technische Daten

• Teilenummer: MPRM48NF480M500A00
• Bezeichnung: PRM® Regulator
• Eingangsspannung (nom.): 48 V
• Ausgangsspannung (nom.): 48 V
• Ausgangsleistung: 500 W
• Schaltfrequenz: ≈ 1 MHz
• Topologie: ZVS buck-boost
• Gehäuse: FULL ChiP; Maße 32.5 x 22.0 x 6.73 mm
• Montage: J-Lead (SMD) oder Through-Hole
• Pick & place kompatibel: ja
• Betriebsbereich: M = -55°C bis 125°C
• Normen: MIL-STD-1275, MIL-STD-704
• Lieferzeit: 40 Wochen; MOQ: 25
