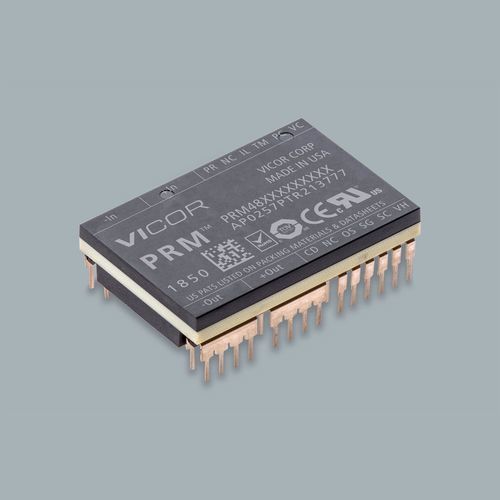

Gesteuerter DC/DC-Wandler PRM®

nicht isoliertfür TelekomausrüstungEinfachausgang

Übersicht
Teilenummer: MPRM28AT360M120A00. Produktfamilie: PRM® Regulator. Gehäuse: FULL ChiP. Hoch effizientes, hochdichtes ZVS Buck‑Boost‑Regelgerät mit ca. 1 MHz Schaltfrequenz, geeignet für SMD- oder Through‑Hole‑Montage; mix-and-match Full- und Half‑Chip‑Optionen verfügbar.

Wesentliche elektrische Daten

• Eingangsspannung: 28 V
• Ausgangsspannung: 36 V
• Ausgangsleistung: 200 W
• Schaltfrequenz: ≈1 MHz (ZVS Buck‑Boost)

Mechanik / Gehäuse

• Gehäuse: FULL ChiP (Full‑Chip)
• Abmessungen: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Montageart: Through‑Hole (SMD / pick & place kompatibel)

Bestellung & Verfügbarkeit

• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25

Preise
Menge
25+ — $193.26
100+ — $181.27

Produkteigenschaften

• ZVS Buck‑Boost‑Topologie
• Hohe Effizienz
• Hohe Leistungsdichte
• ≈1 MHz Schaltfrequenz
• Sehr flaches Profil
• Pick & place / SMD kompatibel
• Surface‑mount oder Through‑Hole Gehäuse
• Mix-and‑match Full und Half‑Chip Produkte
• Erfüllt MIL‑STD‑1275 und MIL‑STD‑704

Referenzunterlagen

• Datasheet
• Application Notes
• Sicherheits- und Zulassungsdokumente
• Design‑Dateien und Evaluierungsboard‑Ressourcen

Technische Daten

• Teilenummer: MPRM28AT360M120A00
• Produktfamilie: PRM® Regulator
• Hersteller: Vicor
• Eingangsspannung: 28 V
• Ausgangsspannung: 36 V
• Ausgangsleistung: 200 W
• Schaltung: ≈1 MHz (ZVS Buck‑Boost)
• Gehäuse: FULL ChiP; Optionen für Full/Half Chip und SMD oder Through‑Hole
• Abmessungen: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Montageart: Through‑Hole (SMD kompatibel)
• Produktklasse / Temperatur: M = -55°C bis 125°C
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25
• Preisstaffel (Beispiel): 25+ $193.26; 100+ $181.27
