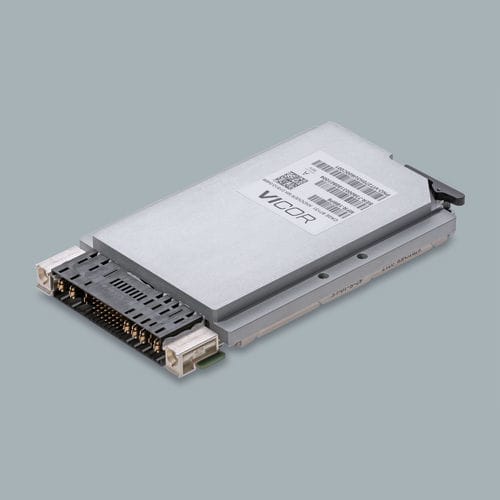

3U-Stromversorgung SOSA™

DC/DCmit Überhitzungsschutzmit Überstromschutz

Übersicht
Das Vicor SOSA™-konforme Netzteil ist ein COTS-Modul für 3U Open VPX (VITA62)-Systeme, entwickelt nach dem SOSA-Standard. Es nutzt Vicor-eigene Leistungselektronik-Technologie, um hohe Effizienz und hohe Leistungsdichte in einem robusten, konduktionsgekühlten 3U-Gehäuse zu liefern. Bis zu vier Einheiten können parallel betrieben werden, um die verfügbare Ausgangsleistung zu erhöhen und gleichzeitig ein systemweites Stromteilungsverhalten ohne dedizierte Stromteilungs-Pins zu gewährleisten. Genauigkeit der Stromteilung: ±2A.

Hauptfunktionen

• Entwickelt für 3U Open VPX-Systeme, konform mit SOSA™
• Robustes, konduktionsgekühltes Modul, optimiert für Leistungsdichte
• Paralleler Betrieb von bis zu vier Netzteilen zur Erhöhung der Ausgangsleistung
• Typische Ausgänge: +12V Haupt- und +3,3V Hilfsausgang
• Proprietäres drahtloses Current Sharing (keine dedizierten Pins erforderlich)
• Genauigkeit der Stromteilung: ±2A

Merkmale und Vorteile

• Skalierbare OpenVPX/VITA62 Bauform für MIL‑COTS Plattformen
• Schutzfunktionen: Überstrom, Überspannung und Übertemperatur
• Erfüllt Militärstandards: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Modulares, hochzuverlässiges Design für Luftfahrt- und Verteidigungsanwendungen

Produktvarianten (Auszug)
Teilenummer | Nenn-Eingang (V) | Leistung (W) | Bauform | Beschichtung | Ausgangskonfiguration
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

Ressourcen

• Datenblätter der SOSA-Familienvarianten
• UG-801 – VITA62 3U Evaluierungsboard (Benutzerhandbuch)
• 3D-STEP-Modelle und mechanische Zeichnungen für 28V 3U VITA62 Varianten

Technische Spezifikationen

• Serie / Familie: SOSA™-konformes Netzteil (VITA62 / 3U Open VPX)
• Nenn-Eingangsbereiche: 10–45 V und 18–45 V (variantenabhängig)
• Verfügbare Ausgangsleistungen: 150 W, 300 W, 450 W, 480 W, 600 W, 800 W
• Ausgänge: +12V Haupt- und +3,3V Hilfsausgang (typisch)
• Paralleltauglichkeit: bis zu vier Einheiten parallel
• Stromteilung: proprietäres drahtloses System; Genauigkeit ±2A
• Kühlung: konduktionsgekühltes robustes Design
• Schutzeinrichtungen: Überstrom, Überspannung, Übertemperatur
• Beschichtungsoptionen: Coated; Coated + Au-plated connector
• Mechanische Schnittstellen: VITA46 No-Key Guide Socket; SOSA standard keying
• Militärkonformität: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Evaluierungsboard: VIT3UDCTEST01 (Benutzerhandbuch UG-801)
• Typische Anwendungen: MIL‑COTS VPX-Stromversorgungssysteme für Luft- und Raumfahrt sowie Verteidigung, die hohe Leistungsdichte und SOSA-Kompatibilität erfordern
