Gesteuerter DC/DC-Wandler DCM®

isoliertIndustriemit breitem Eingangsbereich

Produktübersicht

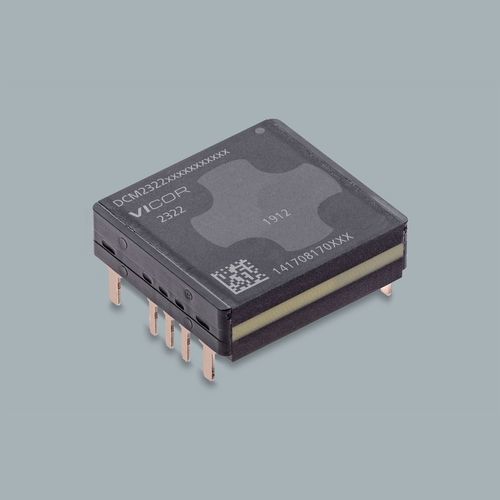

DCM2322T50T1360M60 ist ein isoliertes, geregeltes DC-DC-Wandlermodul im 2322 ChiP Durchsteckgehäuse, ausgelegt für MIL-COTS und industrielle Anwendungen mit SELV-Anforderungen und hoher Zuverlässigkeit. Es bietet ZVS-MHz-Schaltung, einen weiten Eingangsbereich und ist für Parallelschaltungen bis zu 8 Einheiten optimiert.

Wichtige Spezifikationen

• Eingangsspannung: 30 V
• Ausgangsspannung: 12 V
• Ausgangsleistung: 60 W
• Gehäuse: 2322 ChiP Durchsteck (24.84 x 22.8 x 7.21 mm)
• Temperaturklasse: M = -55°C bis 125°C (Option)

Preis (MSRP)

• 25+ : $220.62
• 100+ : $206.92

Produktmerkmale

• Isolierter, geregelter DC-DC-Wandler (SELV)
• ZVS Hochfrequenz-(MHz)-Schaltung für höhere Effizienz
• Breiter Eingangsbereich
• Optimiert für Array-Betrieb bis zu 8 Einheiten
• Geeignet für MIL-STD-704 (E+F) und MIL-STD-1275 Umgebungen
• 2322 ChiP Durchsteckgehäuse für zuverlässige Leiterplattenmontage

Produktkennzeichnung und Logistik
Teilenummer: DCM2322T50T1360M60
Produktfamilie: MIL-COTS DCM
Lieferzeit: 40 Wochen
Mindestbestellmenge: 25

Technische Daten

• Eingangsspannung: 30 V
• Ausgangsspannung: 12 V
• Ausgangsleistung: 60 W
• Gehäuseabmessungen: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• Isolation: SELV-isolierter Wandler
• Schaltung: ZVS MHz
• Array-Fähigkeit: bis zu 8 Einheiten
• Montage: Durchsteck
• Normen: MIL-STD-704 (E+F), MIL-STD-1275

Anwendungen
Entwickelt für militärische und industrielle Stromversorgungssysteme, die isolierte, geregelte Ausgänge und die Möglichkeit zur Leistungssteigerung durch Parallelschaltung benötigen, z. B. Fahrzeug-, Luftfahrt- und Verteidigungselektronik.
