Gesteuerter DC/DC-Wandler DCM®

isoliertauf RahmenIndustrie

Übersicht

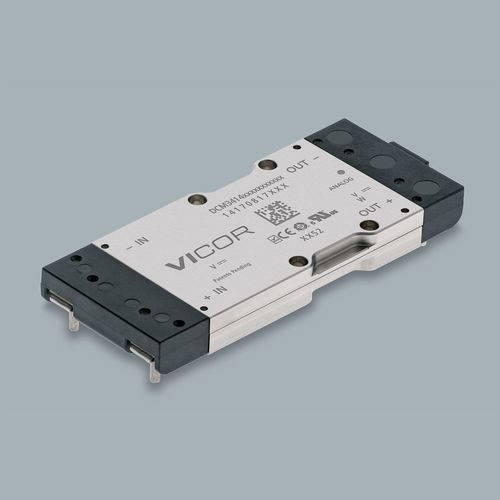

Das DCM® DCM3414B50M17C2C09 ist ein isoliertes, geregeltes DC-DC-Wandler-Modul im 3414 VIA-Gehäuse. Es liefert bis zu 320 W bei 15 V Ausgang aus einer nominellen 28 V Eingangsquelle und ist für zuverlässigen Betrieb in anspruchsvollen Umgebungen mit integriertem EMI- und Transientenfilter sowie mehreren Schutzfunktionen ausgelegt.

Hauptspezifikationen

• Eingangsspannung: 28 V DC (nominal)
• Ausgangsspannung: 15 V DC (nominal)
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA
• Abmessungen: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)

Produktmerkmale

• Ausgangs-Überspannungsschutz (OVP)
• Eingangs-Unterspannungssperre (UVLO)
• Übertemperaturschutz (OTP)
• Integriertes EMI- und Transienten-Filtering
• Hohe Leistungsdichte und Effizienz
• Montagearten: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount

Verpackung & Optionen
Erhältlich in 3414 VIA Durchsteck-Ausführung mit langen Pins für Leiterplattenmontage sowie als Chassis-Montage. Montageoptionen: Board Mount Short Pin, Board Mount Long Pin und Chassis Mount. Produktklassen: T (-40°C bis 125°C), C (-20°C bis 125°C) und M (-55°C bis 125°C). Steuer-Schnittstelle: Analog.

Bestellung & Verfügbarkeit
Teilenummer: DCM3414B50M17C2C09
Lieferzeit: 40 Wochen
Mindestbestellmenge: 1

Preisgestaltung (MSRP)

• 1+ : $911.49
• 10+ : $724.18
• 25+ : $660.83
• 100+ : $619.81

Referenzmaterialien & Ressourcen

• Datasheet
• Anwendungsnotizen: AN029, AN030, AN035, AN039, AN401
• Sicherheitszulassungen: cURus, cTÜVus, CE Mark, CB Certificate (wie aufgeführt)
• Mechanische Zeichnungen und 3D-Modelle

Technische Daten

• Produktfamilie: DCM® (DC-DC Converter Module)
• Modell / Serie: DCM3414
• Teilenummer: DCM3414B50M17C2C09
• Eingangsspannung (nominal): 28 V DC
• Ausgangsspannung (nominal): 15 V DC
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA
• Abmessungen: 85,93 x 35,54 x 9,4 mm
• Montagearten: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Produktklassen: T (-40°C bis 125°C), C (-20°C bis 125°C), M (-55°C bis 125°C)
• Steuerschnittstelle: Analog
• Schutzfunktionen: OVP, UVLO, OTP
• Integrierte Funktionen: EMI- und Transienten-Filtering
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 1
