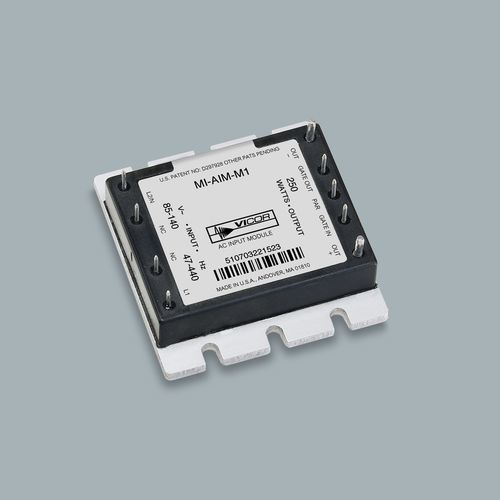

Power Modul / AC MI-AIM™

Übersicht
Das MI-AIM™ AC‑Eingangsmodul wird direkt an das 115 V AC‑Netz angeschlossen und bietet Netzgleichrichtung, EMI‑Filterung, Transienten-/Spitzenschutz und Einschaltstrombegrenzung. Es liefert bis zu 250 W zur Unterstützung der Vicor Mi‑x7x‑Familie (Full‑brick und Half‑brick) und ist für MIL‑COTS‑Militär‑ und Luftfahrtstromversorgungen ausgelegt.

Erfüllte Normen

• CE102 leitungsgeführte Störaussendungen — MIL‑STD‑461D/E
• Anforderungen für Eingangstransienten und Spitzen — MIL‑STD‑704A
• Umwelttest‑Anforderungen — MIL‑STD‑810

Funktionen und Vorteile

• Integriertes AC‑Frontend: Gleichrichtung, EMI‑Filterung, Transientenschutz und Einschaltstrombegrenzung
• Kompatibel mit der Vicor MI‑x7x‑Familie (unterstützt Full‑brick und Half‑brick)
• 250 W Ausgangsleistung zur Unterstützung von Mi‑x7x‑Konvertern
• Erhältlich in M‑Grade und I‑Grade Varianten für Systemqualifikation
• Board‑Level‑Half‑brick‑Montage und großer Betriebstemperaturbereich für Luftfahrts‑ und Boden‑MIL‑Anwendungen

Varianten

• MI‑AIM‑M1 — M‑Grade; kompatible MI‑Series: MI‑27x / MI‑J7x; Temperatur: -55 bis +85 °C (bis +100 °C angegeben); Half‑brick
• MI‑AIM‑I1 — I‑Grade; kompatible MI‑Series: MI‑27x / MI‑J7x; Temperatur: -55 bis +85 °C (bis +100 °C angegeben); Half‑brick

Technische Daten

• Funktion: AC‑Eingangs‑Frontend (Gleichrichter, EMI‑Filter, Transientenschutz, Einschaltstrombegrenzer)
• Nennspannung Eingang: 115 V AC
• Ausgangsleistungsfähigkeit: 250 W (unterstützt Mi‑x7x‑Konverter)
• Kompatibilität: Vicor Mi‑x7x Full‑brick und Half‑brick; kompatible MI‑Series: MI‑27x / MI‑J7x
• Konverter‑Grades: M‑Grade (MI‑AIM‑M1), I‑Grade (MI‑AIM‑I1)
• Betriebstemperatur (Board‑Level): -55 °C bis +85 °C (bis +100 °C angegeben)
• Montageart: Half‑brick
• Standards: MIL‑STD‑461D/E (CE102), MIL‑STD‑704A, MIL‑STD‑810
• Schutzfunktionen: EMI‑Filterung, Transienten/Spitzenschutz, Einschaltstrombegrenzung
• Dokumentation: Umrisszeichnung und Datenblatt beim Hersteller verfügbar
