DC-Spannungsregler LP5907

für Telekommunikationsausrüstungfür AutomobilanwendungenLDO

Überblick
Der LP5907 ist ein rauscharmer Linear‑LDO‑Regler, der bis zu 250 mA Ausgangsstrom liefert. Für RF‑ und analoge Schaltungen ausgelegt, bietet das Bauteil niedrigen Ausgangsrauschpegel, hohen PSRR, sehr niedrigen Ruhestrom sowie gute Sprungantwort. Stabil mit 1 µF Keramik‑Eingangs‑ und Ausgangskondensatoren; ein separater Noise‑Bypass Kondensator ist nicht erforderlich.

Wesentliche Produktdaten
Feste Ausgangsspannungen von 1,2 V bis 4,5 V in feinen Schritten verfügbar. Typischer Versorgungsstrom im aktivierten Zustand ≈ 12 µA. Enthält Enable‑ und Output‑Discharge‑Funktionen sowie Thermalschutz und Kurzschlussschutz; spezifiziert für automotive/industrielle Temperaturbereiche. Unterstützt Remote‑Platzierung des Ausgangskondensators zur Vereinfachung des PCB‑Layouts.

Eigenschaften

• Eingangsspannungsbereich: 2,2 V bis 5,5 V
• Ausgangsspannungsbereich: feste Optionen 1,2 V bis 4,5 V (viele feste Werte)
• Max. Ausgangsstrom: bis zu 250 mA
• Geringes Ausgangsrauschen: < 6,5 µVRMS (typ.)
• Hoher PSRR: z. B. 82 dB bei 1 kHz, ≈60 dB bei 100 kHz (typ.)
• Sehr niedriger Ruhestrom (Iq): ≈ 12 µA (aktiviert)
• Kein separater Noise‑Bypass Kondensator erforderlich; stabil mit 1 µF Keramik Ein‑/Ausgang
• Unterstützt Remote‑Platzierung des Ausgangskondensators
• Enable und Output‑Discharge; Thermalschutz und Kurzschlussschutz

Gehäuse und Medien

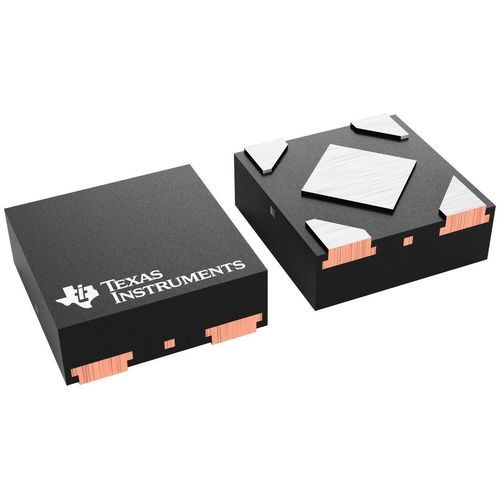

Verfügbar in mehreren kleinen SMD‑Gehäusen, u. a. 4‑pin DSBGA (YKE, YKG, YKM), SOT‑23 (DBV) und X2SON (DQN). Die Produktseite enthält Gehäusebilder, thermische Widerstandswerte und Schaltbilder/Funktionsblöcke.

Hinweise zu Ausgangsoptionen

• Beispielhafte feste Ausgangsspannungen: 0,85 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,2 V, 2,5 V, 2,7 V, 2,8 V, 2,85 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,7 V, 4,0 V, 4,5 V
• Bestimmte Fertigungsvarianten unterstützen feine Auflösung (25 mV‑Schritte) für kundenspezifische feste Ausgänge

Zusätzliche Informationen
Typische Anwendungen: niederrauschige Versorgungsbahnen für RF‑Frontends, analoge Frontends, Sensoren, Kameramodule und batteriebetriebene Geräte. Betriebstemperaturbereich spezifiziert von −40 °C bis +125 °C, abhängig vom Gehäuse und der Herangehensweise an Derating.

Technische Spezifikationen

• Vin (min): 2,2 V
• Vin (max): 5,5 V
• Iout (max): 0,25 A (250 mA)
• Output‑Optionen: feste Ausgänge (mehrere Standardspannungen)
• Vout (min): 1,2 V
• Vout (max): bis zu 4,5 V (viele Optionen)
• Noise: < 6,5 µVRMS (typ.)
• PSRR: 82 dB bei 1 kHz (typ.); ≈60 dB bei 100 kHz
• Iq (typ): 12 µA (aktiviert)
• Dropout‑Spannung (typ): ≈120 mV
• Ausgangstoleranz: ±2 %
• Mindestlastkapazität: 1 µF (Keramik)
• Regulierte Ausgänge: 1
• Thermischer Widerstand θJA Beispiele (°C/W): 186,9; 191,6; 193; 193,4; 194,1; 197,8; 206,1; 216,1 (je nach Gehäuse)
• Betriebstemperaturbereich: −40 °C bis 125 °C
