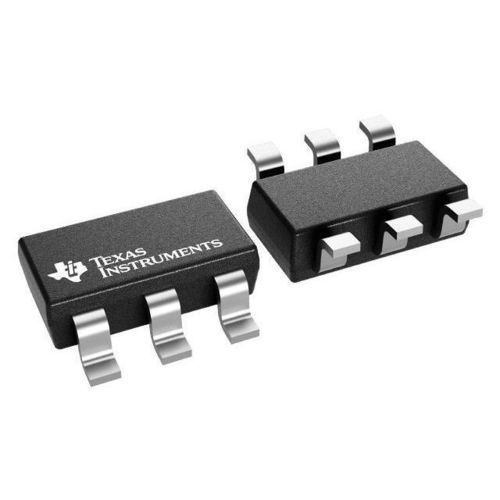

DC/DC-Wandler / Abwärtswandler TPS563201

AbwärtswandlerICSMD

Kurzübersicht
Der TPS563201 ist ein kompakter, anwenderfreundlicher synchroner Abwärtswandler (Buck) mit 3 A im 6‑poligen SOT‑23 (DDC) Gehäuse. Er ist auf minimale externe Bauteile ausgelegt, bietet niedrigen Standby‑Strom und schnelle Transientenantwort durch das D‑CAP2 Regelverfahren. Der TPS563201 arbeitet im Pulse‑Skip‑Modus zur Optimierung der Teillast‑Effizienz und unterstützt niedrige ESR‑Ausgangskondensatoren ohne externe Kompensation.

Wesentliche Merkmale

• 3 A synchroner Buck‑Wandler (TPS563201) mit integrierten FETs
• D‑CAP2™ Regelung für schnelle Transienten
• Eingangsspannungsbereich: 4,5 V bis 17 V
• Ausgangsspannungsbereich: 0,76 V bis 7 V
• Pulse‑Skip‑Modus (TPS563201) für Teillast‑Effizienz
• Schaltfrequenz: 580 kHz
• Niedriger Shutdown‑Strom: < 20 µA
• Regelgenauigkeit: 2 % (25 °C)
• Zyklus‑für‑Zyklus Überstrombegrenzung und Hiccup‑Schutz
• Nicht‑latchende UVP und thermischer Abschaltung (TSD)
• Feste Soft‑Start‑Zeit: 1,0 ms

Technische Parameter

• Topologie: Buck
• Iout (max): 3 A
• Vin (min–max): 4,5 V – 17 V
• Vout (min–max): 0,76 V – 7 V
• Regelmodus: D‑CAP2
• Schaltfrequenz: 580 kHz
• Iq (typ): 0,0004 A
• Duty Cycle (max): 80 %
• Betriebstemperatur (Junction): -40 °C bis 125 °C

Gehäuse | Pins | Größe

• Gehäuse: SOT-23-THN (DDC)
• Pins: 6
• Fläche ca.: 8,12 mm² (2,9 x 2,8 mm)

Evaluierungsmodul
Evaluierungsboard: TPS563201EVM-715 — 3‑A SWIFT step‑down Evaluierungsmodul. EVMs und Simulationsmodelle beschleunigen die Prototypenentwicklung.

Dokumentation & Ressourcen
Datenblatt, Application Notes, PSpice‑Modelle, EVM‑Handbuch und Referenzdesigns stehen zur Unterstützung von Bauteilauswahl, Layout und thermischen Betrachtungen zur Verfügung.

Typische Anwendungen

• Point‑of‑load Reglung in Industrie‑ und Embedded‑Systemen
• Telekom‑ und Netzwerkausrüstung
• Mess‑ und Prüftechnik
• Batteriebetriebene und energieeffiziente Geräte
