DC-Spannungsregler TPS7A47

für die MedizintechnikLDOlinear

Beschreibung
Die TPS7A47-Familie umfasst positive Low‑Dropout‑Linearregler (LDOs), ausgelegt für ultraniedriges Rauschen (4 µVRMS) und eine Ausgangsstromfähigkeit bis 1 A. Zur Familie gehört die PCB‑programmierbare ANY-OUT™-Variante (TPS7A4700) zur Layout‑basierten Ausgangsspannung sowie die einstellbare Variante (TPS7A4701), die mit externen Rückkopplungswiderständen auf bis zu 34 V einstellbar ist. Die in Bipolar-Technologie gefertigten Bausteine sind für hochgenaue Messanwendungen konzipiert und liefern saubere Versorgungsrail für präzise Analog‑ und Mixed‑Signal‑Systeme.

Wichtige Parameter

• Max. Eingangsspannung (Vin max): 36 V
• Min. Eingangsspannung (Vin min): 3 V
• Max. Ausgangsstrom (Iout max): 1 A
• Ausgangsoptionen: Einstellbar, PCB‑programmierbar (ANY-OUT™), Fest
• Ausgangsspannungsbereich (Vout): 1,4 V min – bis 34 V (je nach Version)
• Ausgangsrauschen: 4 µVRMS (10 Hz–100 kHz)
• PSRR: 82 dB bei 100 Hz; >55 dB von 10 Hz bis 10 MHz; 60 dB bei 100 kHz (tabelliert)
• Querstrom (Iq typ): 0,58 mA
• Typische Dropout‑Spannung bei 1 A: 307 mV
• Mindestlastkondensator: 10 µF
• Genauigkeit: ±2,5 %
• Thermischer Widerstand θJA (typ): 30,5 °C/W
• Betriebstemperaturbereich: –40 °C bis +125 °C

Hauptmerkmale

• Eingangsspannungsbereich: +3 V bis +36 V
• Ultraniedriges Ausgangsrauschen: 4 µVRMS (10 Hz–100 kHz)
• Hoher PSRR für empfindliche Analog‑ und HF‑Anwendungen
• Zwei Konfigurationsmodi: PCB‑programmierbar (ANY-OUT™) oder fest/einstellbar mit externer Rückkopplung
• Einstellbare Version (TPS7A4701): Ausgang bis 34 V mit externen Widerständen
• Enable‑Pin kompatibel mit CMOS‑Logikpegeln
• Interne Strombegrenzung und thermischer Abschaltung
• Erhältlich im kompakten Thermo‑Package (VQFN 20 Pins, 5 × 5 mm)

Anwendungen

• Versorgung präziser Operationsverstärker, ADCs und DACs
• Post‑Regelung nach DC‑DC‑Wandlern zur Filterung von Schaltspannungs‑Ripple
• Messtechnik, Testsysteme sowie Audio‑/HF‑Frontends
• Medizinische Geräte und andere Anwendungen mit sehr niedrigen Versorgungsrauschen

Gehäuse und Dokumentation

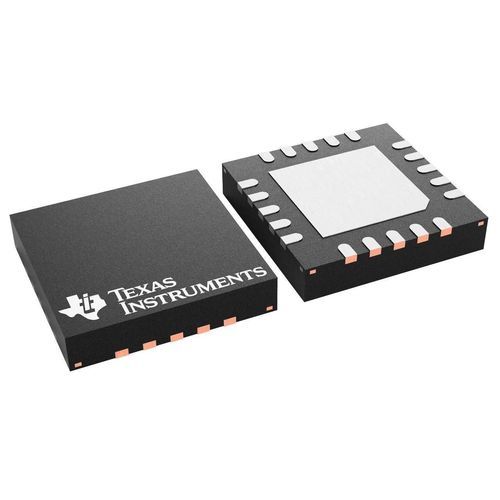

• Gehäuse: VQFN 20 Pins (5 × 5 mm)
• Thermische Eigenschaften: θJA ≈ 30,5 °C/W (typ)
• Dokumentation: Datenblatt, Evaluationsmodul (EVM), Applikationshinweise und Design‑Guides
