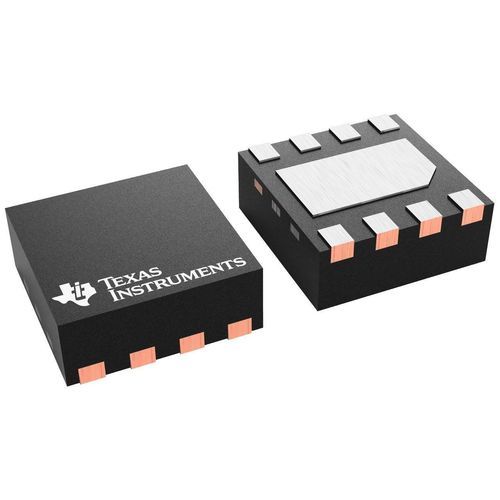

DC/DC-Wandler / Aufwärtswandler TPS61021A

ICSMDfür Mobilgerät

Übersicht
Der TPS61021A ist ein synchroner Boost‑Wandler (IC) für batteriebetriebene tragbare und intelligente Geräte. Er liefert bis zu 3,3 V bei 1,5 A aus Eingängen bis hinunter zu 1,8 V und kann ab Eingangspegeln von 0,5 V betrieben werden, um die Batterielaufzeit zu verlängern. Schutzfunktionen umfassen Ausgangsüberspannung, Kurzschlussschutz am Ausgang und thermische Abschaltung. Die Schaltfrequenz von 2,0 MHz ermöglicht den Einsatz kleiner Induktivitäten und Kondensatoren sowie ein kompaktes WSON‑Gehäuse 2,0 mm × 2,0 mm.

Hauptmerkmale

• Eingangsspannungsbereich: 0,5 V bis 4,4 V
• Minimale Anlaufspannung: 0,9 V
• Einstellbarer Ausgang: 1,8 V bis 4,0 V
• Typischer Ausgang: 3,3 V bei 1,5 A (VIN ≥ 1,8 V)
• Typische Effizienz bis 91 % (VIN=2,4 V, VOUT=3,3 V, IOUT=1,5 A)
• Schaltfrequenz: 2,0 MHz
• Typischer Ruhestrom: 17 µA
• Typische Schaltstrombegrenzung: 4,3 A
• PFM‑Betrieb bei geringer Last und echte Trennung von Ein‑ und Ausgang im Shutdown
• Schutzfunktionen: Ausgangsüberspannung, Kurzschluss, thermischer Schutz
• Gehäuse: WSON 2,0 mm × 2,0 mm

Technische Parameter (Zusammenfassung)
Topologie: Boost
Vin (min) (V): 0.5
Vin (max) (V): 4.4
Vout (min) (V): 1.8
Vout (max) (V): 4.0
Switch current limit (typ) (A): 4.3
Iq (typ) (A): 0.000017
Duty cycle (max) (%): 90
Operating temperature range (°C): -40 to 125
Features: Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification

Anwendungen

• Batteriebetriebene IoT‑ und tragbare Geräte
• Wearables und Handgeräte
• Tragbare Medizinprodukte
• Game‑Controller und Unterhaltungselektronik
• Supercap‑Backup‑Systeme und Energieernte‑Lösungen
