Einstellbarer Schaltregler LM2596

Abwärtswandlerbuck

Übersicht
Die LM2596-Serie sind monolithische integrierte Schaltungen, die alle aktiven Funktionen für einen Abwärtswandler (Buck) bereitstellen. Sie können bis zu 3 A liefern und bieten eine gute Linien- und Lastregelung. Verfügbar mit festen Ausgängen (3,3 V, 5 V, 12 V) und in einer einstellbaren Version (1,2 V–37 V). Entwickelt für geringen externen Bauteilaufwand und einfache Implementierung von Schaltnetzteilen.

Wesentliche Merkmale

• Maximaler Ausgangsstrom: 3 A
• Eingangsspannungsbereich: 4,5 V bis 40 V
• Feste Ausgangsoptionen: 3,3 V, 5 V, 12 V; einstellbare Version 1,2 V–37 V (±4 % unter spezifizierten Bedingungen)
• Benötigt typischerweise nur vier externe Komponenten
• Interner Festfrequenz-Oszillator 150 kHz (ermöglicht kleinere Filterbauteile)
• Enable (TTL shutdown) und Energiespar-Standby (typ. ≈ 80 µA)
• Thermischer Abschaltmechanismus und zweistufige, frequenzreduzierende Strombegrenzung
• Gute Regelung von Leitung und Last; verwendet handelsübliche Induktivitäten

Gehäuse und Mechanik

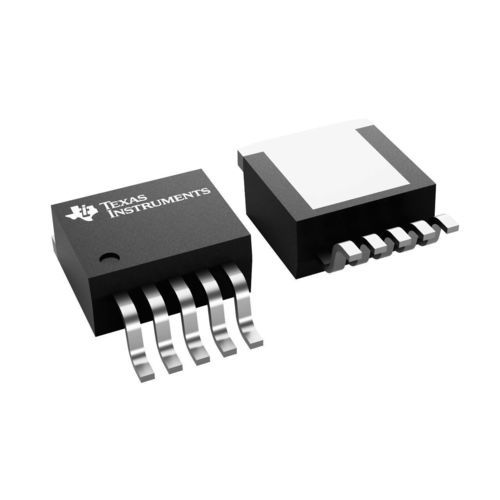

Erhältlich in 5-poligen TO-220-Gehäusen (verschiedene Lead-Bend-Optionen) und im 5-poligen TO-263 SMD-Gehäuse. Beispiel-Gehäuseflächen: TO-220 (NDH) 86.0552 mm² (10,16 × 8,47), TO-220 (NEB) 46.4312 mm² (10,16 × 4,57), TO-263 (KTT) 154.8384 mm² (10,16 × 15,24).

Parameter (Zusammenfassung)
Topologie: Buck
Iout (max): 3 A
Vin (min): 4,5 V
Vin (max): 40 V
Vout (min): 3,3 V (fest) / 1,2 V (einstellbar)
Vout (max): 37 V
Iq (typ): 0,005 A (5 mA); Standby typ. ≈ 80 µA
Duty Cycle (max): 100 %
Steuerungsmodus: Voltage mode
Funktionen: Enable, Überstromschutz, Thermischer Shutdown
Betriebstemperaturbereich: -40 °C bis 125 °C

Weitere Hinweise
Standardinduktivitäten, die für LM2596 optimiert sind, sind von mehreren Herstellern verfügbar. Designressourcen umfassen Datenblätter, Evaluierungs‑Module, PSpice‑Modelle und WEBENCH Power Designer zur Beschleunigung von Prototyping und Validierung.
