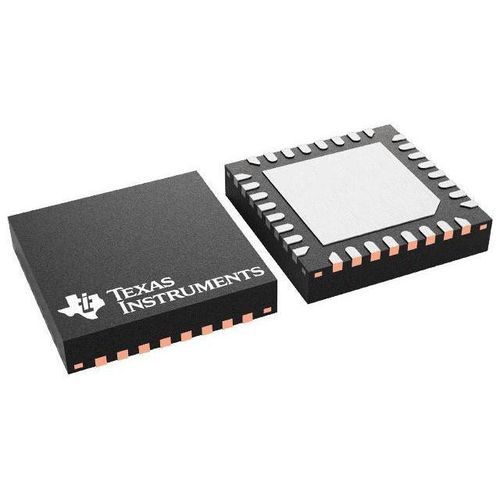

Controller für Batterieladegerät BQ25713

Übersicht Der BQ25713/BQ25713B ist ein synchroner NVDC Schaltregler‑Buck‑Boost‑Ladecontroller für 1 bis 4 in Serie geschaltete Zellen. Er bietet automatische Umschaltung zwischen Buck, Boost und Buck‑Boost, unterstützt USB‑PD und USB‑OTG und integriert Systemschutzfunktionen für einen zuverlässigen Betrieb in platzbeschränkten Batterieanwendungen. Vmin Active Protection und der Input Current Optimizer stabilisieren das System bei Leistungsspitzen.

Hauptmerkmale

• Pin‑zu‑Pin und softwarekompatibel mit BQ25703A
• Lädt 1–4 Serienzellen; unterstützt mehrere Zellchemien (Li‑Ion, LiPo, LiFePO4, Blei, NiMH, NiCd, SuperCap)
• Breiter Eingangsbereich: 3.5 V bis 24 V (Absolute Max 30 V)
• Unterstützt USB 2.0/3.0/3.1 (Type‑C) und USB Power Delivery Input‑Stromvoreinstellungen
• Nahtlose, automatische Übergänge zwischen Buck, Boost und Buck‑Boost
• NVDC Power‑Path‑Management mit Instant‑On und Batteriesupplement
• USB OTG: einstellbares VBUS 3.0 V bis 20.8 V (8 mV Auflösung); OTG Strombegrenzung bis 6.4 A (50 mA Auflösung)
• Input Current Optimizer (ICO) und IDPM/VDPM zum Schutz der Quelle und zur Maximierung der Eingangsleistung
• TI Pass Through Mode (PTM) für bessere Systemeffizienz und schnelles Laden
• Integriertes ADC zur Überwachung von Spannung, Strom und Leistung; PROCHOT‑Ausgang für CPU‑Throttling (IMVP8/IMVP9)
• Programmierbare Schaltfrequenz: 800 kHz oder 1.2 MHz
• Hohe Regelgenauigkeit: ±0.5% Lade­spannung; ±2% Eingangs-/Ladestromregelung und ‑überwachung; ±4% Leistungsmessung
• Sicherheitsfunktionen: thermischer Abschaltung, Über‑/Unterspannung und Überstromschutz für Eingang/System/Batterie
• Zertifizierung: IEC 62368‑1 CB; geringer Leerlaufstrom der Batterie
• Gehäuse: 32‑Pin 4 × 4 mm WQFN

Elektrische und mechanische Daten

• Unterstützte Serienspannungen (Zellen): 1, 2, 3, 4
• Maximaler Ladestrom: 8.128 A
• Akku‑Ladespannungsbereich: 1.024 V bis 19.2 V
• Eingangsbetriebsspannung: 3.5 V bis 24 V (Absolute Max 30 V)
• Regel‑Topologie: synchroner NVDC Buck‑Boost
• Schnittstelle: I2C + Hardware‑Pin zur Einstellung der Eingangsstrombegrenzung
• Programmierbare Schaltfrequenz: 800 kHz oder 1.2 MHz
• Betriebstemperatur: −40 °C bis 85 °C
• Gehäuse: 32‑Pin 4×4 mm WQFN

Anwendungen Entwickelt für kompakte, batteriebetriebene Industrie‑ und mobile Systeme wie Embedded‑Controller, Handinstrumente, rugged Laptops/Tablets und andere Geräte, die flexible Eingangsstufen, USB‑PD‑Kompatibilität und zuverlässiges Batteriemanagement bei begrenztem Bauraum erfordern.

Dokumentation und Ressourcen Design‑Resourcen: Datenblatt, Application Notes, Evaluationsmodul und Referenzdesigns zur Beschleunigung der Integration und Systembewertung. Evaluationsmodul für Entwicklung und Tests verfügbar.
