Gewindewalzen 215E

Übersicht

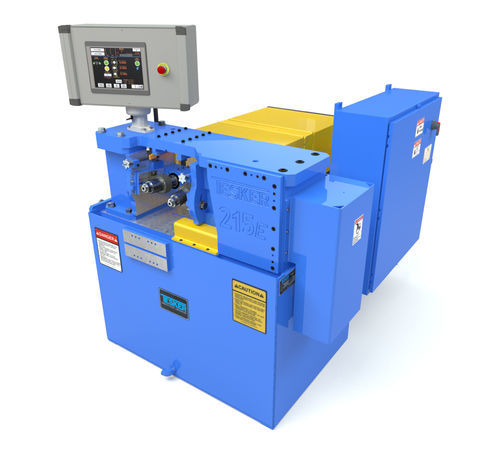

Kompakte, hochpräzise 2-Matrizen-Gewindewalzmaschine für Infeed- und Thrufeed-Betrieb. Die Tesker Model 215E liefert präzises, reproduzierbares Walzen für Schraubenbolzen, Gewindestangen und ähnliche Teile, mit variablen Spindeldrehzahlen und 2" Spindelaufnahme.

Standardausstattung

• Spindel-Drehzahlmesser (Tachometer) — Zeigt die U/min der Spindel an.

Verfügbare Optionen

• Servo Drive — Hochpräzise unabhängige Steuerung der Spindelantriebsachse. Weniger Komponenten und Wartung. Radiales Matrizenabgleich über Motorsteuerung von der HMI-Schnittstelle.
• Grenzschalter für Gewindelängensteuerung — Wird verwendet, wenn Gewinde auf einem Teil einer Stange gewalzt werden. Die Stange wird durchgefeeding, bis sie den Grenzschalter berührt und der Kopf öffnet sich. Der Grenzschalter kann von hinter den Matrizen bis zu den Getriebeboxen an der Rückseite der Maschine positioniert werden, sodass eine Gewindelänge in diesem Bereich möglich ist.
• Radiales Matrizen-Abgleichkupplung — Ermöglicht eine separate Drehungseinstellung einer Spindel zur anderen zum Abgleichen von Infeed- oder langsamen schraubenförmigen Vorschubmatrizen, sodass Matrizenflächen bei Bedarf eben bleiben. Matrizen können seitlich abgeglichen werden, aber beim Infeed-Walzen nahe einer Schulter ist eine rotationale Ausrichtung wünschenswert. Schraubenförmiger langsamer Vorschub sollte nur radial ausgerichtet werden. Die Kupplung ist für normales Infeed- oder Thrufeed-Walzen nicht erforderlich.
• Frontstütze in "L" inkl. Front-Pressen-Zuführeinrichtung — Verstellbare Werkstückspannvorrichtung, die an der Vorderseite der Maschine angebracht wird.
• Federbelastete hintere Anschlagbaugruppe mit Basis — Federbelasteter Werkstückanschlag positioniert das Teil an der gewünschten Stelle für Infeed-Walzen und ist federbelastet für leichte Werkstückbewegung.
• Werkstück-Haltevorrichtung mit federbelastetem Anschlag — Handbetätigt, hält das Teil auf der Stützschiene, sodass Hände während des Walzens sicher fernbleiben.
• Gehäuse-Toe-in-Anzeiger — Liefert eine Referenz zum Einstellen der linken Hauptkopf-Matrize für Bauteilkonizität.
• Außenliegende Rollenstützen (1 Satz/2 Stk.) — Hinter den Spindelstützblöcken. Schaffen mehr Bauteilfreiheit (große Kopfbolzen usw.).
• Mittelständer (1 Satz/2 Stk.) — Stützen das Mittelrohr.
• Mittelstützrohr (für jede Größe 1 erforderlich) — Führt Teile aus dem Maschinenrücken. Je Größe wird eins benötigt.
• Oberer Halter — Erfasst Material zwischen Matrizen und Arbeitsträgerklingen für das Führen von Hochgeschwindigkeitsgoujons und Gewindestangen.
• Zuführeinrichtungen und Aufnahmeeinrichtungen — Kundenspezifisch ausgelegte Zuführ- und Aufnahmevorrichtungen nach Ihren Anforderungen.

Hinweise
Alle Modelle verdrahtet nach NFPA 79-Standards für Betrieb bei 480 Volt, 3 Phasen, 60 Hz. Andere Spannungen gegen Aufpreis verfügbar. Spezifikationen ohne Vorankündigung änderbar.

Technische Daten

• Typ: Infeed & Thrufeed
• Kapazität: 2"
• Walzdruck: Einstellbar bis 35.000 lbs.
• Motoren — Spindelantrieb: 20 HP
• Kühlmittel: 1/4 HP, Kapazität 50 Gal
• Matrizen — Max. Durchmesser: 6"
• Matrizen — Max. Flächenbreite: 4-1/2"
• Spindelgröße: 2" (andere Größen verfügbar)
• Spindeldrehzahlen: Variabel
• Spindeldrehzahlbereich (falls angegeben): 40-180 (andere Drehzahlen verfügbar)
• Bodenabmessungen — Breite: 56"; Länge: 84"; Höhe: 51"
• Gewicht: 4.500 lbs.
