Gewindewalzmaschine 200E

Überblick

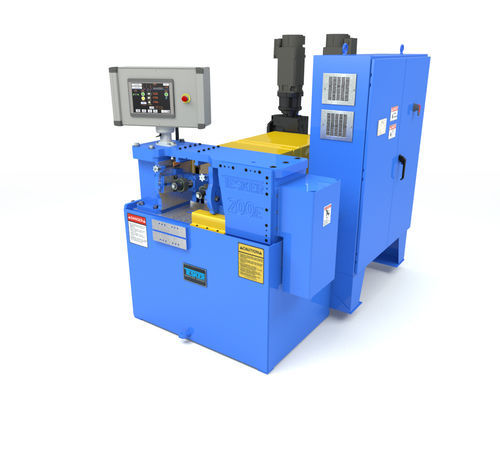

Die Tesker Model 200E ist eine 2-Matrizen-Gewinderollmaschine, entwickelt für Infeed- und Thrufeed-Rollierung von Gewindestangen und Schraubenstangen. Sie verfügt über leistungsstarke, drehmomentstarke Walzen und eine einstellbare Rollierdruckregelung für reproduzierbare industrielle Produktion.

Maschinenspezifikationen (laut Produkttabelle)

• Typ: Infeed & Thrufeed
• Kapazität: 2 inches
• Rollierdruck: Einstellbar bis 24.000 lbs.

Motoren

• Spindelantrieb: 15 HP
• Kühlmittel: 1/4 HP, Kapazität 50 Gal

Matrizen

• Max. Durchmesser: 6 inches
• Max. Stirnbreite: 3-1/2 inches
• Spindelgröße: 1-1/2 inches (andere Größen verfügbar)
• Spindeldrehzahlen: Variabel
• Spindel-RPM: 45 - 200 (andere Drehzahlen verfügbar)

Gehäuseabmessungen

• Breite: 56 inches
• Länge: 66 inches
• Höhe: 62 inches
• Gewicht: 3.000 lbs.

Standardausstattung Tesker Model 200E 2-Matrizen

• Tie Arm Hydraulic Stop Block Assembly — einstellbarer mechanischer Anschlag zum Verhindern von Überrollen bei Thrufeed-Stangen.

Verfügbare Optionen Tesker Model 200E 2-Matrizen

• Servo Drive — unabhängige Steuerung der Spindelantriebsachse mit radialer Matrizenjustage über HMI
• Fadenlängenbegrenzungsschalter — positioniert die Gewindelänge beim teilweisen Rollieren einer Stange
• Radiales Matrizen-Ausgleichskupplung — separate Drehanpassung zum Rollieren nahe Schultern
• Front 'L' Stütze mit Front-Bar-Feed-Vorrichtung — einstellbare Werkstückspannung an der Maschinenfront
• Federbelastete Hinteranschlagsbaugruppe mit Basis — federbelasteter Teilanschlag für Infeed-Rollierung
• Werkstück-Spannvorrichtung mit Federanschlag — manuelle Spannvorrichtung zur Betreiber-Sicherheit
• Versa III Auto Oil Lubrication System — automatische Schmierung des Vorschubwagens
• Oil 1 Shot Manual Lubrication Unit — Handpumpe für Schmierung des Vorschubwagens
• Geschlossener Toe-in-Indikator — Referenz zur Anpassung der linken Hauptkopfmatrix bei Konizität
• Außenliegende Rollenstützen (Satz 2) — vergrößern den Bauteilfreiraum hinter Spindelstützen
• Mittelständer (Satz 2) — stützen das Mittelrohr
• Mittelstützrohr — erforderlich pro Größe für Teile, die hinten aus der Maschine herausragen
• Obere Haltevorrichtung — erfasst Material zwischen Matrizen für Hochgeschwindigkeitsstifte und Gewindestangen
• Zuführ- und Aufnahmevorrichtungen — kundenspezifische Vorrichtungen für spezielle Anforderungen

Technische Daten

• Typ: Infeed & Thrufeed
• Kapazität: 2 inches
• Max. Matrizen-Durchmesser: 6 inches
• Max. Matrizen-Flächenbreite: 3-1/2 inches
• Spindelgröße: 1-1/2 inches (andere Größen verfügbar)
• Spindelantrieb: 15 HP
• Spindel-RPM: 45 - 200 (variabel; andere Drehzahlen verfügbar)
• Rollierdruck: Einstellbar bis 24.000 lbs.
• Kühlmittel: 1/4 HP; Kapazität 50 gallons
• Stellfläche: 56" W x 66" L x 62" H
• Gewicht: 3.000 lbs.
• Elektrik: Verdrahtet nach NFPA 79 für 480 Volt, 3 Phasen, 60 Hz (andere Spannungen verfügbar)

Alle Modelle sind nach NFPA 79 für den Betrieb bei 480 Volt, 3 Phasen, 60 Hz verdrahtet. Andere Spannungen sind gegen Aufpreis erhältlich. Technische Daten können ohne Vorankündigung geändert werden. Vorrichtungen und zusätzliche Schutzvorrichtungen können je nach Einsatz erforderlich sein. Tesker Manufacturing Corporation übernimmt keine Haftung für Vorrichtungen oder Schutzvorrichtungen, die von Dritten entworfen, gefertigt oder installiert wurden.
