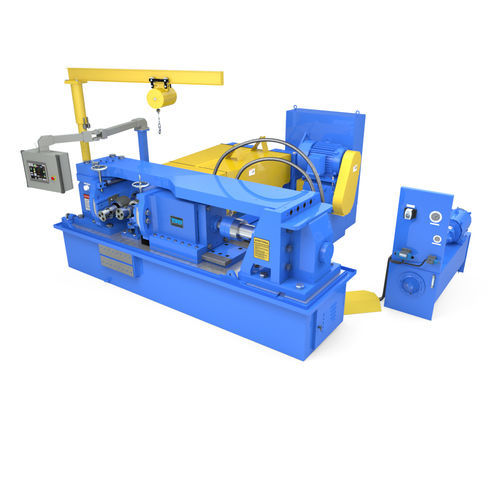

Gewindewalzmaschine 840E

hydraulischHochpräzision

Übersicht
Die Tesker Model 840E 2-Matrizen ist eine Infeed- & Thrufeed-Gewinderollmaschine für großdurchmesser- und Schwerwalzanwendungen. Sie bietet eine Kapazität bis 24" und einen einstellbaren Rollendruck bis 650.000 lb.

Hauptspezifikationen

• Typ: Infeed & Thrufeed
• Kapazität: 24"
• Rollendruck: Einstellbar bis 650.000 lb
• Spindelantrieb: 100 HP
• Hydraulik: 30 HP (100 Gal Behälter)
• Kühlung: 3/4 HP (200 Gal Behälter)
• Max. Matrizen-Durchmesser: 16"
• Max. Matrizen-Flächenbreite: 15"
• Spindelgröße: 5-1/2" (andere Größen verfügbar)
• Spindeldrehzahlen: Variabel (RPM 2 - 50; andere Drehzahlen verfügbar)
• Bodenabmessungen (B x L x H): 216" x 255" x 106" (mit Kran)
• Gewicht: 96.000 lb
• Elektrisch: Verkabelt nach NFPA 79 für 240 oder 480 V, 3-phasig, 60 Hz (andere Spannungen verfügbar)

Motoren & Versorgung
Ausgestattet mit einem 100 HP Spindelantrieb, 30 HP Hydraulikmotor mit 100 Gal Behälter und 3/4 HP Kühlmittelpumpe mit 200 Gal Tank. Lieferung nach NFPA 79; alternative Spannungen und Frequenzen sind möglich.

Matrizen & Werkzeug
Unterstützt Matrizen bis 16" Durchmesser und 15" Flächenbreite. Standardspindel 5-1/2" mit variablen Drehzahlen. Mittelteile und Mittelleitrohre sind für Thrufeed-Betrieb erhältlich; andere Spindel- und Matrizenmaße lieferbar.

Standardausstattung

• Servo Drive — hochpräzise unabhängige Steuerung der Spindelantriebsachse; reduzierte Komponenten und Wartung; radiales Matrizen-Alignment über Motorsteuerung vom HMI.

Verfügbare Optionen

• Front "L" Support inklusive Front-Bar-Feed-Vorrichtung
• Federbelastete hintere Anschlagbaugruppe mit Basis
• Versa III automatische Öl-Schmierung
• Hydraulisches Slow-Release-Ventil zur kontrollierten Kraftfreigabe bei schwerem Walzen
• Spindel-RPM-Tachometer
• Radiales Matrizen-Aligning-Kupplung für Spindelabgleich
• Gehäuse-Toe-in-Anzeiger zur Einstellung der Teilekonizität
• Mittelständer (Satz, 2 Stk.)
• Zentralstützrohr (für jede Größe 1 Stück erforderlich)
• Luftbalancer-Jib-Kran zum Wechseln großer Matrizen
• Spezialvorrichtungen für Zuführung und Aufnahme

Installation & Sicherheit
Spezifikationen können ohne Vorankündigung geändert werden. Fixturing und zusätzliche Schutzvorrichtungen können je nach Werkstück und Prozess erforderlich sein; Tesker Manufacturing Corporation übernimmt keine Haftung für Fixturing oder Schutzvorrichtungen, die von Dritten entworfen, gefertigt oder installiert wurden.
