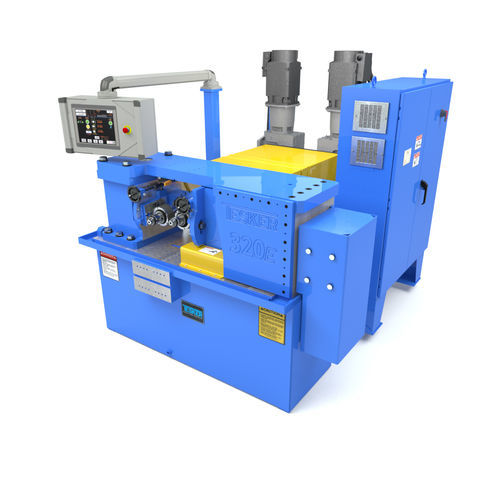

Gewindewalzmaschine 320E

Produktübersicht Ein beliebtes System für mittelgroße Walzen Mit Spindeln, die sich in beide Richtungen neigen lassen, und einer platzsparenden Stellfläche ist es leicht zu verstehen, warum so viele Hersteller die Tesker 2-Walzen-Gewindewalzmaschine Modell 320 lieben. Spezifikationen (vom Maschinentisch) Tesker Modell 320E 2-Walzbacken-Maschine Technische Daten: Typ: Einzug & Durchlauf Kapazität: 3" Walzdruck: Einstellbar bis 80.000 lbs. Motoren - Spindelantrieb: 40 PS bei Modellen mit variabler Geschwindigkeit, 30 PS bei Modellen mit 4 Geschwindigkeiten Motoren - Hydraulisch: 5 HP, Kapazität 50 Gal Motoren - Kühlmittel: 1/4 HP, Kapazität 80 Gal Matrizen - Maximaler Durchmesser: 8" Matrizen - Maximale Stirnflächenbreite: 5-1/2" Werkzeuge - Spindelgröße: 2-1/2" (andere Größen verfügbar) Werkzeuge - Spindeldrehzahlen: Variabel oder 4-Gang manuell Werkzeuge - Spindeldrehzahl: 20 - 120 (andere Drehzahlen möglich) Bodenabmessungen - Breite: 76" Bodenabmessungen - Länge: 96" Bodenabmessungen - Höhe: 52" Gewicht: 10.000 lbs. Alle Modelle sind nach NFPA 79 für den Betrieb an 480 Volt, 3 Phasen, 60 Hz verdrahtet. Andere Spannungen sind gegen Aufpreis erhältlich. Änderungen der technischen Daten ohne Vorankündigung vorbehalten. Standardausrüstung

• Servoantrieb: Hochgenaue unabhängige Steuerung der Spindelantriebsachse. Reduzierte Komponenten und Wartung. Radialer Werkzeugaufbau über Motorsteuerung von der HMI-Schnittstelle aus.
• Versa III Auto-Öl-Schmiersystem: Automatisches Stößelölsystem.
• Hydraulisches Langsamablassventil: Wird beim schweren Walzen verwendet und gibt die Walzkraft langsam frei, um eine Verformung der Gewindeform zu verhindern.
• Spindel-Drehzahl-Tachometer: Liest die Drehzahl der Spindel ab.

Verfügbare Optionen

• Gewindelängenkontroll-Endschalter: Wird beim Gewindewalzen auf einem Teil einer Stange verwendet; ermöglicht die Positionierung der Gewindelänge durch die Platzierung des Endschalters.
• Radialgewindeschneidbacken-Kupplung: Ermöglicht die getrennte Rotationseinstellung einer Spindel zur anderen für passende Einzugs- oder schraubenförmige Langsamvorschubwerkzeuge; hält die Werkzeugflächen gleichmäßig, wenn dies gewünscht wird.
• Vordere "L"-Stütze einschließlich vorderer Stangenvorschubvorrichtung: Einstellbare Werkstückhalterung, die an der Vorderseite der Maschine angebracht wird.
• Federbelastete hintere Anschlagvorrichtung mit Sockel: Der federbelastete Teilanschlag positioniert das Teil an der gewünschten Stelle für das Einlaufwalzen und erlaubt eine leichte Bewegung des Teils.
• Teilniederhalter mit federbelastetem Anschlag: Handbetätigt; hält das Teil auf dem Stützblatt, so dass die Finger während des Walzens in einem sicheren Abstand sind.
• Hydraulischer Anschlagblock für den Zugarm: Einstellbarer mechanischer Anschlag, der verhindert, dass das hintere Ende der Durchlaufstangen überrollt wird.
• Eingebauter Vorspuranzeiger: Gibt eine Referenz für die Einstellung der linken Hauptkopfmatrize für die Teilekonizität.
• Hydraulisches Langsamablassventil (Option): Wird beim Schwerwalzen verwendet, um die Walzkraft langsam abzulassen, um eine Verformung der Gewindeform zu verhindern.
• Außenliegende Rollenstützen (1 Satz/2 Stück): Hinter den Spindelunterstützungsblöcken; gibt mehr Spielraum für große Kopfbolzen usw.
• Mittelständer (1 Satz/2 Stück): Stützen das Mittelrohr.
• Mittelstützrohr (1 für jede Größe benötigt): Enthält Teile aus dem hinteren Teil der Maschine; einer wird für jede Größe benötigt.
• Oberer Stützhalter: Fängt das Material zwischen den Werkzeugen und den Werkzeugträgern auf, um Hochgeschwindigkeitsbolzen und Gewindestangen zu führen.
• Zuführungs- und Aufnahmevorrichtungen: Individuell gestaltete Zuführ- und Aufnahmevorrichtungen für spezielle Anforderungen.

Caractéristiques / Technische Daten

• Typ: Einspeisung & Durchlauf
• Kapazität (max. Teiledurchmesser): 3"
• Walzdruck: bis zu 80.000 lbs (einstellbar)
• Spindelantriebsleistung: 40 HP (variable Geschwindigkeit) oder 30 HP (4-Gang)
• Hydraulikleistung: 5 HP, 50 gal Kapazität
• Kühlmittelpumpe: 1/4 HP, 80 gal Kapazität
• Stempel - Maximaler Durchmesser: 8"
• Stempel - Maximale Stirnflächenbreite: 5-1/2"
• Spindelgröße: 2-1/2" (andere Größen erhältlich)
• Spindeldrehzahlen/RPM: Variabel oder 4-Gang manuell; 20 - 120 RPM (andere Geschwindigkeiten verfügbar)
• Aufstellfläche (B x L x H): 76" x 96" x 52"
• Gewicht: 10.000 lbs
• Elektrik: Verdrahtet nach NFPA 79 für 480V, 3-Phasen, 60Hz (andere Spannungen verfügbar)
