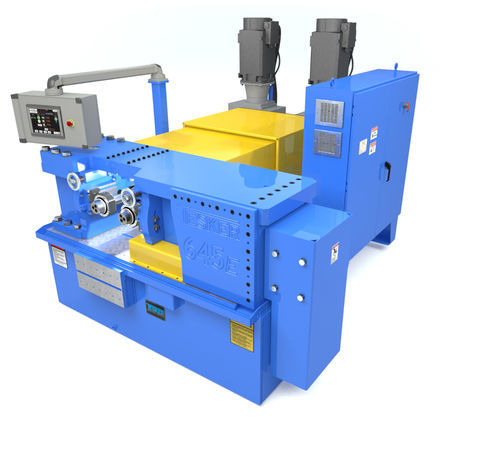

Gewindewalzmaschine 645E

Übersicht
Das Tesker Model 645E 2-Die ist eine hochstabile Gewindewalzmaschine für Infeed- und Thrufeed-Anwendungen, geeignet für wärmebehandelte Bauteile. Sie liefert eine einstellbare Walzdruckkraft bis 235,000 lb und eine starre Konstruktion für gleichmäßige Gewindebildung.

Spezifikationen
Spezifikationen der Maschine Tesker Model 645E 2-Die:
Typ: Infeed & Thrufeed
Kapazität: 6 in
Walzdruck: Einstellbar bis 235,000 lb

Motoren
Spindelantrieb: 75 HP (variabel) / 50 HP (4-Gang)
Hydraulik: 10 HP, Kapazität 80 Gal
Kühlung: 1/2 HP, Kapazität 120 Gal

Matritzen
Max. Durchmesser: 10 in
Max. Flächenbreite: 7-1/2 in
Spindelgröße: 3-1/4 in (andere Größen verfügbar)
Spindelgeschwindigkeiten: Variabel oder 4-Gang manuell
Spindel-Drehzahl: 10 - 125 (andere Geschwindigkeiten verfügbar)

Bodenmaße
Breite: 87 in
Länge: 113 in
Höhe: 52 in
Gewicht: 21,000 lb

Konformität
Alle Modelle sind gemäß NFPA 79 für den Betrieb mit 480 V, 3-phasig, 60 Hz verdrahtet. Andere Spannungen gegen Aufpreis verfügbar. Technische Daten können ohne Vorankündigung geändert werden. Abhängig von der Anwendung können Vorrichtungen oder zusätzliche Schutzvorrichtungen erforderlich sein; Tesker Manufacturing Corporation übernimmt keine Haftung für Vorrichtungen oder Schutzvorrichtungen, die von Dritten entworfen oder installiert wurden.

Standardausstattung

• Servo Drive — Unabhängige, hochpräzise Steuerung der Spindelachse; reduzierte Komponenten und Wartung; radiales Matrizenausrichten über Motorsteuerung vom HMI.
• Front L Support mit Front Bar Feed Fixture — Einstellbare Werkstückspannungsvorrichtung an der Vorderseite der Maschine.
• Federbelastete hintere Stoppbaugruppe mit Basis — Positioniert Teile für Infeed-Walzen; federbelastet für leichte Teilebewegung.
• Versa III Automatisches Öl-Schmiersystem — Automatische Ölung der Vorschubschiene.
• Hydraulisches Langsamfreigabeventil — Gibt die Walzkraft langsam frei, um Verformung der Gewindeform bei schwerer Bearbeitung zu vermeiden.
• Spindel-Drehzahl-Tachometer — Zeigt die Drehzahl der Spindel an.

Verfügbare Optionen

• Fadenlängenbegrenzungsschalter — Ermöglicht die Positionierung der Fadenlänge beim Walzen eines Teils einer Stange.
• Radialmatrizen-Ausgleichskupplung — Erlaubt separate rotatorische Anpassung zwischen Spindeln zum Abgleichen von Infeed- oder schraubenförmigen Matrizen.
• Teilehalter mit federbelastetem Anschlag — Handbetätigter Halter, der das Teil auf der Auflageplatte hält und die Finger in sicherer Entfernung hält.
• Befestigungsarm hydraulische Stoppblockbaugruppe — Einstellbarer mechanischer Anschlag, der ein Überwalzen der Rückenden von Thrufeed-Stangen verhindert.
• Gehäuse-Toe-in-Anzeiger — Referenz zur Einstellung der linken Hauptkopf-Matrix für Teilekonizität.
• Außenliegende Rollenstützen (1 Satz/2 Stk.) — Schaffen mehr Bauteilfreiraum hinter den Spindelstützen.
• Mittelständer (1 Satz/2 Stk.) — Unterstützen das Mittelrohr.
• Mittelstützrohr (pro Größe 1 nötig) — Führt Teile aus dem Maschinenrücken; pro Größe eins erforderlich.
• Oberer Halter — Erfasst Material zwischen Matrizen und Auflageplatten für Hochgeschwindigkeitsschrauben und Gewindestangen.
• Zufuhr- und Empfangsvorrichtungen — Kundenspezifische Zufuhr- und Empfangsvorrichtungen verfügbar.

Technische Spezifikationen

• Typ: Infeed & Thrufeed
• Kapazität: 6 in
• Walzdruck: Einstellbar bis 235,000 lb
• Spindelantrieb: 75 HP (variabel) / 50 HP (4-Gang)
• Hydraulik: 10 HP, Kapazität 80 Gal
• Kühlung: 1/2 HP, Kapazität 120 Gal
• Max. Matrizendurchmesser: 10 in
• Max. Flächenbreite: 7-1/2 in
• Spindelgröße: 3-1/4 in (andere Größen verfügbar)
• Spindelgeschwindigkeiten: Variabel oder 4-Gang manuell
• Spindel-Drehzahl: 10 - 125 (andere Geschwindigkeiten verfügbar)
• Bodenmaße (W x L x H): 87 in x 113 in x 52 in
• Gewicht: 21,000 lb
• Verdrahtung: NFPA 79 Standard für 480 V, 3-phasig, 60 Hz (andere Spannungen verfügbar)
