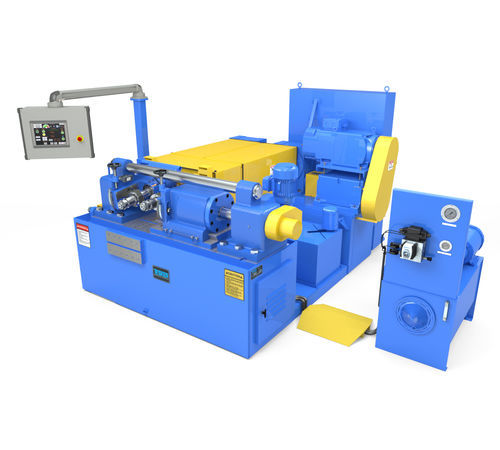

Gewindewalzmaschine 440E

Hochpräzision

Modell-Slogan
Mehr Leistung für anspruchsvollere Legierungen

Übersicht
Die Tesker Model 440E 2-Matrizen-Gewinderollmaschine wurde für höhere Festigkeit und Steifigkeit ausgelegt und bietet in anspruchsvollen Anwendungen kosteneffiziente Zuverlässigkeit. Die Maschine eignet sich für Infeed- und Thrufeed-Betrieb und ist für verschiedene Spindelgrößen und -drehzahlen konfigurierbar.

Technische Daten Tesker Model 440E 2-Matrizen:
Typ: Infeed & Thrufeed
Kapazität: 4-1/2"
Rollendruck: Einstellbar bis 125.000 lbs.

Motoren
Spindelantrieb: 60 HP (variabel)/40 HP (4-Gang)
Hydraulik: 5 HP, 50 Gal Kapazität
Kühlung: 1/2 HP, 120 Gal Kapazität

Matritzen
Max. Durchmesser: 9"
Max. Flächenbreite: 8"
Spindelgröße: 3" (andere Größen verfügbar)
Spindeldrehzahlen: Variabel oder 4-Gang manuell
Spindel-RPM: 10 - 170 (andere Drehzahlen verfügbar)

Aufstellmaße
Breite: 92"
Länge: 102"
Höhe: 68"
Gewicht: 16.000 lbs.

Alle Modelle sind nach NFPA 79 verkabelt für den Betrieb mit 240 oder 480 Volt, 3 Phasen, 60 Hz. Andere Spannungen gegen Aufpreis verfügbar. Spezifikationen können ohne Vorankündigung geändert werden. Bitte beachten Sie, dass je nach zu rollender Aufgabe Vorrichtungen und zusätzliche Schutzvorrichtungen erforderlich sein können. Tesker Manufacturing Corporation übernimmt keine Haftung für Vorrichtungen oder Schutzvorrichtungen, die von Dritten entworfen, hergestellt oder installiert wurden.

Standardausrüstung

• Servo Drive - Hochpräzise, unabhängige Steuerung der Spindelantriebsachse. Reduzierte Komponenten und Wartung. Radiales Matrizenausrichten über Motorsteuerung über die HMI-Schnittstelle.

Verfügbare Optionen

• Versa III Auto Oil Lubrication System - Automatisches Schmieröl-Versorgungssystem für den Vorschubschlitten.
• Hydraulic Slow Release Valve - Wird beim schweren Rollen verwendet; die Funktion gibt die Rollkraft langsam frei, um Verformungen des Gewindeprofils zu vermeiden.
• Spindel-RPM-Tachometer - Zeigt die Drehzahl der Spindel an.
• Führungsanschlag für Gewindelängensteuerung - Wird beim Rollen von Gewinden auf Teilstücken einer Stange verwendet; ermöglicht Positionierung zur Erreichung der gewünschten Gewindelänge.
• Radialer Matrizenausrichtkupplung - Ermöglicht separate Drehanpassung einer Spindel zur anderen zum Abgleich von Infeed- oder langsamen Spiralvorschub-Matrizen.
• Frontstütze "L" inkl. vorderer Stabvorrichtung - Einstellbare Werkstückhalterung zur Befestigung an der Vorderseite der Maschine.
• Federbelastete hintere Anschlagbaugruppe mit Basis - Positioniert das Teil für Infeed-Rollvorgang und ist federbelastet für leichte Bauteilbewegung.
• Teilehaltevorrichtung mit federbelastetem Anschlag - Handbetätigt; hält das Teil auf der Stützschiene, sodass die Finger während des Rollens in sicherer Entfernung bleiben.
• Bügelarm-Hydraulikanschlagblock-Baugruppe - Einstellbarer mechanischer Anschlag, der ein Überrollen des hinteren Endes von Thrufeed-Stangen verhindert.
• Gehäuse-Toe-in-Anzeiger - Bietet eine Referenz zum Einstellen der linken Hauptkopfmatrize für Teilekonizität.
• Außenliegende Rollenstützen (1 Satz/2 Stk.) - Hinter den Spindelstützblöcken; schaffen mehr Bauteilfreiheit.
• Mittelständer (1 Satz/2 Stk.) - Stützen das Mittelrohr.
• Mittelstützrohr (pro Größe 1 erforderlich) - Führt Teile aus dem Maschinenrücken; pro Größe ein Rohr erforderlich.
• Obere Halterung - Hält Material zwischen Matritzen und Stützschneiden für das Betrieb von Hochgeschwindigkeitsbolzen und Gewindestangen.
• Vorschub- und Empfangsvorrichtungen - Kundenspezifisch gestaltete Vorschub- und Empfangsvorrichtungen für spezifische Anforderungen.

Technische Daten

• Typ: Infeed & Thrufeed
• Kapazität: 4-1/2"
• Rollendruck: Einstellbar bis 125.000 lbs.
• Spindelantrieb: 60 HP (variabel) / 40 HP (4-Gang)
• Hydraulik: 5 HP, 50 Gal Kapazität
• Kühlung: 1/2 HP, 120 Gal Kapazität
• Max. Matrizendurchmesser: 9"
• Max. Flächenbreite: 8"
• Spindelgröße: 3" (andere Größen verfügbar)
• Spindeldrehzahlen: Variabel oder 4-Gang manuell
• Spindel-RPM: 10 - 170 (andere Drehzahlen verfügbar)
• Bodenbreite: 92"
• Bodenlänge: 102"
• Höhe: 68"
• Gewicht: 16.000 lbs.
• Elektrisch: Verkabelt nach NFPA 79 für 240 oder 480V, 3 Phasen, 60Hz (andere Spannungen verfügbar)
