Gewindewalzmaschine 740E

Hochpräzision

Übersicht

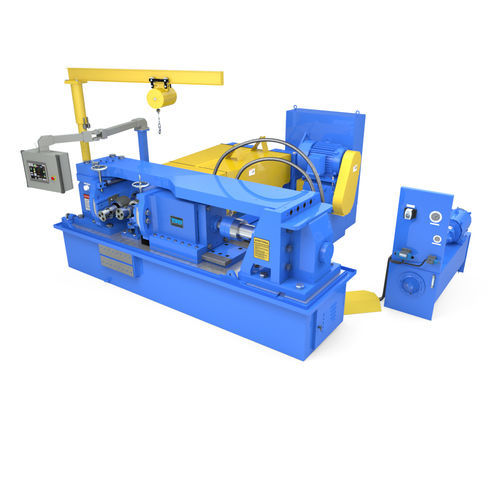

Das Tesker Model 740E ist eine mit Ultra Ridged Loadcell ausgeführte 2-die Gewinderollmaschine für Infeed- und Thrufeed-Betrieb. Sie akzeptiert wirtschaftlich dimensionierte Matrizen zur Senkung der Werkzeugkosten und ist für schwere Walzarbeiten ausgelegt.

Standardausrüstung

• Servoantrieb: Hochgenaue, unabhängige Steuerung der Spindelantriebsachse mit reduzierten Komponenten und Wartung. Radiales Matrizen-Alignement per Motorsteuerung über die HMI.
• Front "L"-Stütze mit Front-Stabzuführeinrichtung: Einstellbare Spannvorrichtung, die an der Vorderseite der Maschine angebracht wird.
• Federbelastete hintere Anschlagbaugruppe mit Basis: Positioniert Teile für Infeed-Walzen und erlaubt leichte Teilebewegung durch Feder.
• Versa III automatische Ölschmieranlage: Automatische Schmierung der Vorschubschlitten.
• Hydraulisches Langsamlaufventil: Lässt Walzkraft bei schweren Walzvorgängen langsam nach, um Deformation der Gewindeform zu verhindern.
• Spindel-Drehzahlmesser: Zeigt die Drehzahl der Spindel an.

Verfügbare Optionen

• Radialer Matrizen-Alignement-Kupplung: Ermöglicht separate rotatorische Anpassung zwischen Spindeln zum Abgleichen von Infeed- oder helicalen Slow-feed-Matrizen bei Bedarf.
• Geschlossener Toe-in-Indikator: Gibt eine Referenz zum Einstellen der linken Hauptkopf-Matrix bei Teilekonizität.
• Mittelständer (Satz, 2 Stk.): Unterstützen das Mittelrohr.
• Mittelstützrohr (je Größe eins erforderlich): Führt Teile aus der Rückseite der Maschine; pro Größe ein Rohr erforderlich.
• Luftbalancer Auslegerkran: Unterstützt beim Wechsel großer Matrizen.
• Zuführ- und Aufnahmevorrichtungen: Kundenspezifische Vorrichtungen für spezifische Teilehandhabung.

Technische Daten

• Typ: Infeed & Thrufeed
• Kapazität: 8" (203 mm)
• Walzdruck: Einstellbar bis 340.000 lb
• Spindelantrieb Motor: 75 HP
• Hydraulikmotor: 20 HP, Behältervolumen 80 gal
• Kühlmittelmotor: 3/4 HP, Behältervolumen 200 gal
• Max. Matrizen-Ø: 12" (305 mm)
• Max. Matrizen-Flächenbreite: 12" (305 mm)
• Spindelgröße: 4-3/4" (andere Größen verfügbar)
• Spindeldrehzahlen: Variabel (RPM 5–70; andere Drehzahlen verfügbar)
• Bodenmaß (B×L×H inkl. Kran): 158" × 155" × 106"
• Gewicht: 46.000 lb
• Elektrik: Verdrahtet nach NFPA 79 für 240 oder 480 V, 3-phasig, 60 Hz. Andere Spannungen auf Anfrage.
• Hinweise: Technische Daten können sich ändern; je nach Einsatz sind zusätzliche Vorrichtungen oder Schutzverkleidungen erforderlich.
