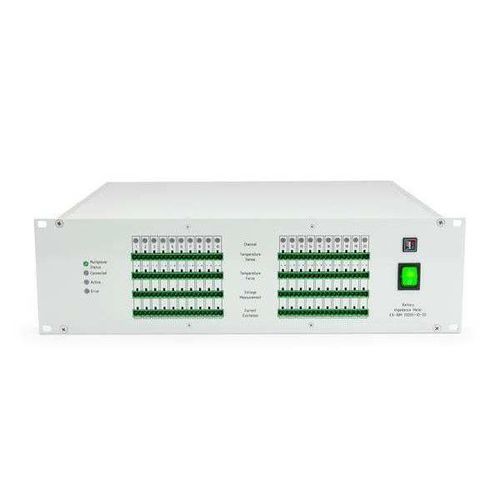

Impedanztester EA-BIM 20000

BatterieBenchtopMehrkanal

Übersicht
Erhalten Sie schnelle und präzise Einblicke in den Zustand von Li‑Ion‑Batteriezellen durch elektrochemische Impedanzspektroskopie (EIS) auf bis zu 20 Kanälen mit hohem Durchsatz. Die mitgelieferte BIM.Suite‑Software, branchenübliche Schnittstellen und der geringe Energiebedarf erleichtern die Integration in automatisierte Prüfabläufe.

Hauptmerkmale

• Präzise EIS‑Messungen mit Impedanzmessgenauigkeit besser als 1 %.
• Frequenzbereich: 1 mHz – 10 kHz.
• 20 multiplexe EIS‑Kanäle.
• 20 Eingänge für PT100‑Temperatursensoren, 4‑Leiter.
• Integrierte Lade/Entlade‑Funktion der Zelle bis 1 A bei 5 V (DC max 5 V / 1 A).
• Maximaler AC‑Strom: 10 A.
• Niedriger Stromverbrauch < 60 W.
• Ausgelegt für die Integration in größere Prüfsysteme (z. B. EA‑BCTS) und für Tests mit hohem Durchsatz.

Integration und Konnektivität

• USB‑Device‑Port zur PC‑Anbindung.
• CAN‑Bus zur Kommunikation mit Batterie‑Zyklustestsystemen.
• 3U‑Formfaktor mit 20 EIS‑ und Temperaturkanälen auf kleinem Platzbedarf.

EIS‑Leistung

• Multifrequenzmessungen (rapidEIS) mit Multi‑Tone‑Impulsen für Messgeschwindigkeiten, die herkömmliche Swept‑Messungen um mehrere hundertfach übertreffen.
• Messungen während Laden oder Entladen möglich.

Software

• Beigefügte BIM.Suite für Testkonfiguration, Datenerfassung, Visualisierung und Analyse.
• Funktionen: integrierte Visualisierungen und Analysen, Standard‑Sweep‑ oder schnelle Multi‑Sine‑Messungen, Export in gängige Dateiformate.

Modelle
Modell | Spannung | Kanäle
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

Technische Daten

• Kanäle: 20
• Frequenzbereich: 1 mHz – 10 kHz
• Max. Wechselstrom (AC): 10 A
• Max. DC‑Spannung / Strom: 5 V / 1 A
• Temperaturmessung: 20 Kanäle, PT100 4‑Leiter
• Impedanzmessgenauigkeit: besser als 1 %
• Messmodi: Standard‑Sweep und schnelle Multi‑Sine/Multi‑Tone (rapidEIS)
• Schnittstellen: USB device, CAN
• Leistungsaufnahme: < 60 W
• Formfaktor: 3U
• Software: BIM.Suite
• Kompatibilität: Integration mit Systemen wie EA‑BCTS zur Kopplung von Zyklustests und EIS
