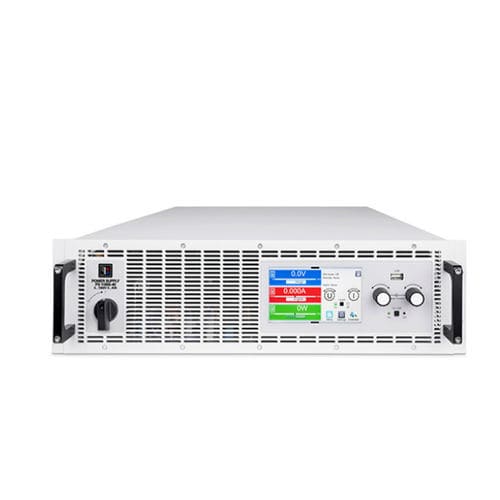

19"-Rack-Stromversorgung EA-PSB

DCEinfachausganggesteuert

Übersicht
Die EA-PSB Serien von EA Elektro-Automatik (20000 und 10000) sind bidirektionale regenerative DC-Netzteile für industrielle Prüf- und Validierungsanwendungen. Sie speisen Energie mit >96% Effizienz zurück ins AC-Netz, bieten echtes Autoranging für maximale nutzbare Leistung über weite Spannungs-/Stromkombinationen und enthalten integrierten Funktionsgenerator sowie Test‑/Simulationsroutinen für Batterie-, Brennstoffzellen‑ und PV‑Anwendungen.

Hauptfunktionen

• Regenerative bidirektionale Funktion: Quelle und Senke; Rückspeisung in das Netz.
• Autoranging: Beibehaltung der Nennausgangsleistung über große Spannungs-/Strombereiche (bis ~33% Erweiterung).
• Integrierter AFG: Arbiträrwellenformen und Sequenzierung für komplexe Prüfsignale.
• Enthaltene Simulationstools: Batterietest, Brennstoffzellensimulation, PV‑Simulation mit MPP‑Tracking, Wechselrichter‑Tests.
• Schnittstellen: USB, Ethernet serienmäßig; optionale AnyBus‑Module (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD etc.).

Highlights der 20000er Serie
Die 20000er Serie bietet drei unabhängige, vollständig isolierte Kanäle, sehr kurze Reaktions-/Kommunikationszeiten (~1 ms) und einen integrierten Safety Sense zur Kompensation von Kabelspannungsabfällen. Jeder Kanal beinhaltet AFG und Testroutinen; Geräte sind zur Parallelschaltung für sehr hohe Leistungen ausgelegt und unterstützen je nach Modell Spannungen bis zu 2000 V DC.

PSB 10000 — Technische Zusammenfassung

• Leistung: von 1,5 kW bis 30 kW (modellabhängig)
• Spannungen: 0–60 V bis 0–2000 V (modellabhängig)
• Ströme: 0–6 A bis 0–1000 A (modellabhängig)
• Merkmale: bidirektional, Autoranging, Ethernet/USB/analog Schnittstellen, optionale AnyBus Module

PSB 20000 Triple — Technische Zusammenfassung

• Leistung pro Kanal: 0–5 kW bis 0–10 kW (serienabhängig)
• Spannung pro Kanal: 0–60 V bis 0–920 V (modellabhängig)
• Strom pro Kanal: 0–20 A bis 0–340 A (modellabhängig)
• Merkmale: 3 unabhängige isolierte Kanäle, 1 ms Kommunikationsgeschwindigkeit, USB/EtherCAT/CAN FD

Kurze Kapazitätsübersicht

• Leistung: bis zu 30 kW (Einzelkanalmodelle); Rack-/Industrievarianten und Parallelschaltungen ermöglichen deutlich höhere Gesamtleistungen
• Spannung: bis zu 2000 V DC (modellabhängig)
• Strom: bis zu 1000 A pro Kanal (modellabhängig)

Modelle (Auswahl und Bereiche)

• EA-PSB 10000 4U — 0–30 kW; Spannungsbereiche 0–60 V bis 0–2000 V; Ströme bis 1000 A/Kanal; 1 Kanal
• EA-PSB 10000 3U — 0–5 / 0–10 / 0–15 kW; Spannungen bis 2000 V; Ströme bis ~170 A/Kanal; 1 Kanal
• EA-PSB 10000 2U — 0–1,5 / 0–3 kW; Spannungen bis 1500 V; 1 Kanal
• EA-PSB 20000 Triple 3U / 4U — 0–5 kW / 0–10 kW pro Kanal; 3 unabhängige Kanäle; Spannungen bis 920 V/Kanal

Integrierter Funktionsgenerator und Testroutinen
Der integrierte AFG unterstützt Standard‑ und Arbiträrsignale mit Sequenzierung und skaliert bei Parallelschaltung. Typische Anwendungen: PV‑Simulation (VOC/ISC/MPP), Wechselrichter‑Effizienztests (Normen), Automotive‑Tests (LV123/LV124/LV148) etc.

Regeneration (Energie­rückgewinnung)
EA‑Regenerationsgeräte können bis zu ~96 % der aufgenommenen Energie zurückspeisen (Anlagennetz oder öffentliches Netz, je nach Installation), wodurch Kühlungsaufwand reduziert und die Energieeffizienz der Anlage verbessert wird.

Steuerung & Kommunikation
Standardmäßig USB und Ethernet; optionale AnyBus‑Module (Vor‑Ort‑installierbar) für ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD und weitere Industriestandards zur Einbindung in Automations‑/Fertigungssysteme.

Industrielle Serie und Skalierbarkeit
Industrievarianten in 2U/3U/4U/6U sowie 19" Rack‑Formfaktor für hohe Leistungsdichte. Rack‑ und Parallelsysteme ermöglichen Leistungen von einigen hundert kW bis zu mehreren MW (z. B. bis zu 3,84 MW in bestimmten Parallelkonfigurationen).

Technische Daten

• Serienname: EA-PSB (EA Elektro‑Automatik)
• Regenerationseffizienz: >96 % (typ.)
• Autoranging: Leistungserhaltung über weite Spannungs-/Strombereiche (~bis 33 % Erweiterung)
• Leistungsbereich: bis zu 30 kW (Einzelkanalmodelle); erweiterbar via Rack/Parallel
• Spannungsbereich: modellabhängig bis 2000 V DC
• Strombereich: modellabhängig bis 1000 A/Kanal
• Kanäle: Single‑Channel und 3 unabhängige Kanäle (20000er Serie)
• Ansprechzeit: ~1 ms (20000er Modelle)
• Integrierter AFG: Arbiträrwellenformen, Sequenzierung
• Schnittstellen: USB, Ethernet; optionale AnyBus Module (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD)
• Kühlung: Luftkühlung Standard; Wasser-/Flüssigkeitskühlung optional für bestimmte 4U/6U Modelle
